在电源设计领域，你是否经常遇到EMI问题的挑战？传统的整流桥在关断时产生的震荡不仅影响了效率，还增加了EMI抑制元件的成本。沃尔德半导体推出的软桥系列，一招搞定这一难题！今天，我将带你深入了解这款革命性产品的核心优势及其应用领域。

何为软桥？

软桥的工作原理基于二极管的“单向导电性”，在整流过程中，实现正脉冲导通和负脉冲的关断。传统的整流桥二极管在关断时会产生强烈的震荡，影响500KHz以下的EMI。软桥通过改善二极管的恢复特性，优化反向恢复过程中的软度因子，以及关联反向恢复电流变化率，从而有效减少对电路EMI的影响。

二、四大核心优势：为什么选择沃尔德软桥？

1、降低BOM成本

软桥能够减少或减小EMI抑制元件（例如X电容、共模电感）的规格，从而直接降低整机的物料成本。

2、提升整机效率

通过抑制高频干扰和AC输入线的杂散电感，减少能量损耗，帮助电源实现高效运行。

3、简化设计难度

无需复杂的外围电路，仅需搭配π型滤波器，即可轻松满足EMI认证要求，缩短开发周期。

4、兼容性强大

软桥可直接替代传统桥堆，无需修改现有设计，适用于适配器、PD电源等多种应用场景。

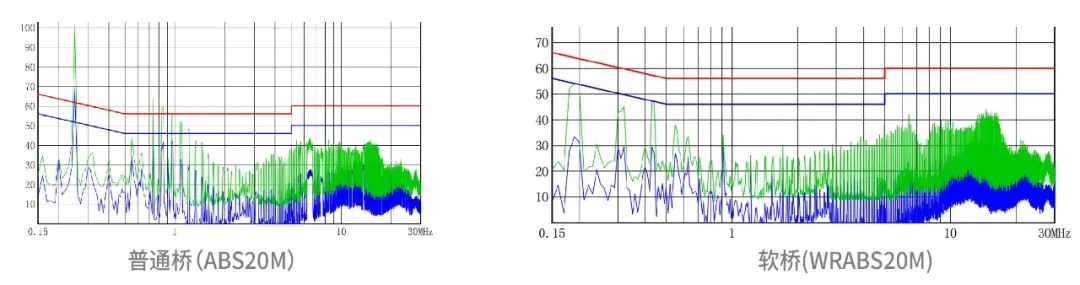

三、软桥的EMI测试对比

软桥在AC-DC电源产品和PD电源产品中均有卓越表现。以12V/2A适配器和22W PD电源为例，沃尔德软桥的EMI测试结果表明：

适配器电源12V/2A（24W）

在使用普通桥堆时，频率在250KHz至1MHz时，EMI值超出了平均值，使用软桥后，1MHz以下的传导(EMI)降低，测试符合标准。

PD电源（22W）

在使用普通桥堆时，250KHz频率范围内的传导（EMI）超过了平均值，使用软桥后，250KHz频率范围内的EMI得到了显著降低，测试符合标准。

四、产品型号推荐

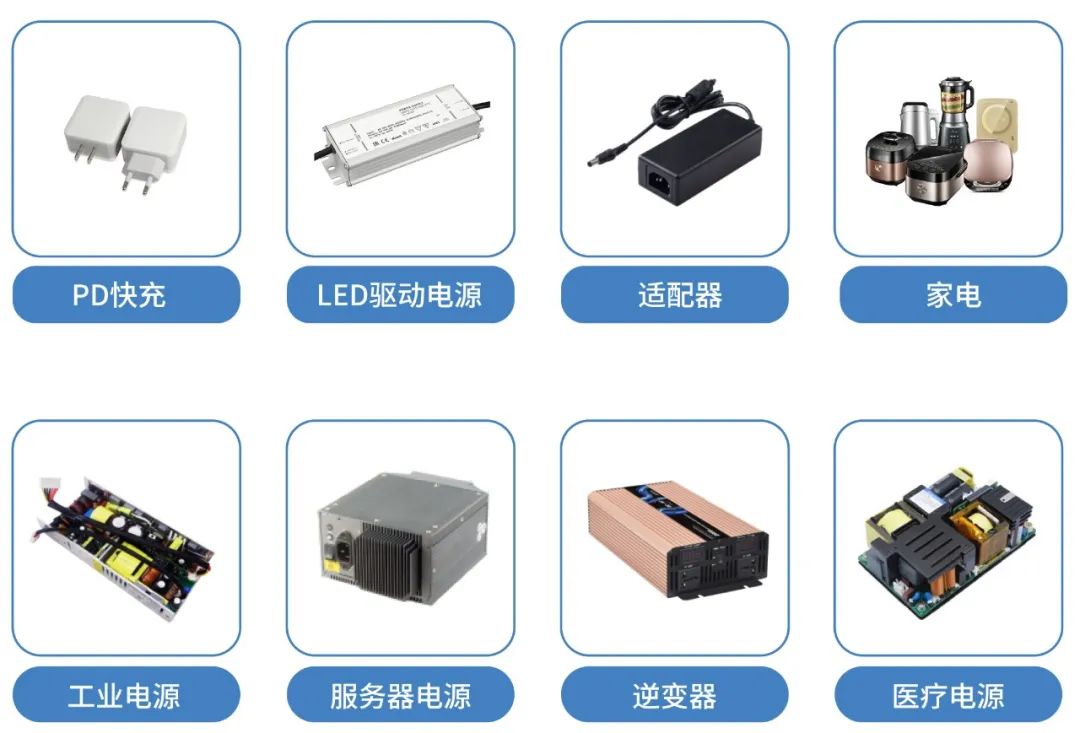

五、应用领域

沃尔德软桥，助您实现“软桥在手，EMI横着走”！
