一、设备概述

DX-LSX-2 型河流便携式多普勒超声波流量计是水文监测领域的专用设备，依托多普勒效应实现无接触式流量测量，无机械转动部件，测量时不破坏水体流场，适配河流泥沙悬浮物多、漂浮物杂的复杂环境。设备集成多类高精度传感器，操作便捷且环境适应性强，是野外河流瞬时与连续流量测量的优选仪器，在小型河道水文监测、流域生态流量监控等实际项目中，已实现多场景的精准测流，为水文数据采集提供可靠支撑。

二、核心技术参数

流速测量范围 0.02-5m/s，精度 1.0%±1cm/s，分辨率 1mm/s

水深测量范围 0-10m，精度 ±1cm，分辨率 1mm

水温测量范围 - 20℃-65℃，精度 ±0.5℃，分辨率 0.1℃

流量测量范围 0.001m³/s-999999999 m³/s，精度 ±3%，分辨率 0.001 m³/s

供电方式为直流 10V-24V，12V 工况下工作电流小于 0.1A

输出信号为 RS485（Modbus-RTU），存储容量 2M 且支持扩展

防护等级 IP68，工作温度 - 20℃-65℃（无结冰），存储温度 - 35℃-75℃

设备材质为灰色 ABS，具备良好防腐蚀性能

三、基本操作方法

设备以 DX200S 手持控制器为操作核心，控制器内置锂电池，充电时不可连接探头测量，避免数据偏差。开机长按蓝色确定键 4 秒（剩余电量≥2%），关机长按红色返回键 4 秒，蜂鸣器提示即完成关机。主界面通过左右键翻页，可切换至状态、历史、流量采集页面，确定键完成选择确认，返回键实现菜单返回。

进入流量采集界面按确定键启动预热，完成后自动测流，实时显示流速、水深、水温等数据，左键可存储历史数据，确定键可调出功能菜单，完成流量复位、参数设置等操作。设备支持 10 个预置模式独立配置，可适配多种堰槽类型，历史数据最多存储 16 次采集记录，超出将自动覆盖最早数据。

四、现场安装要求

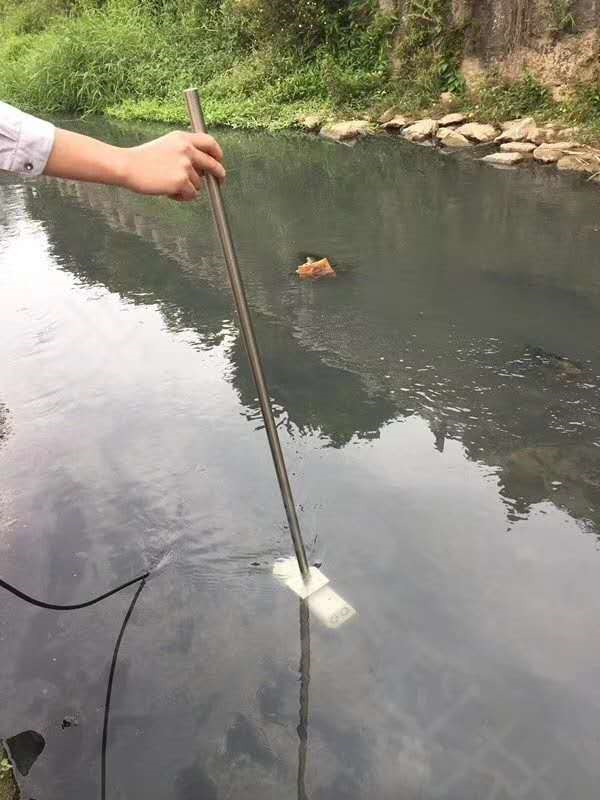

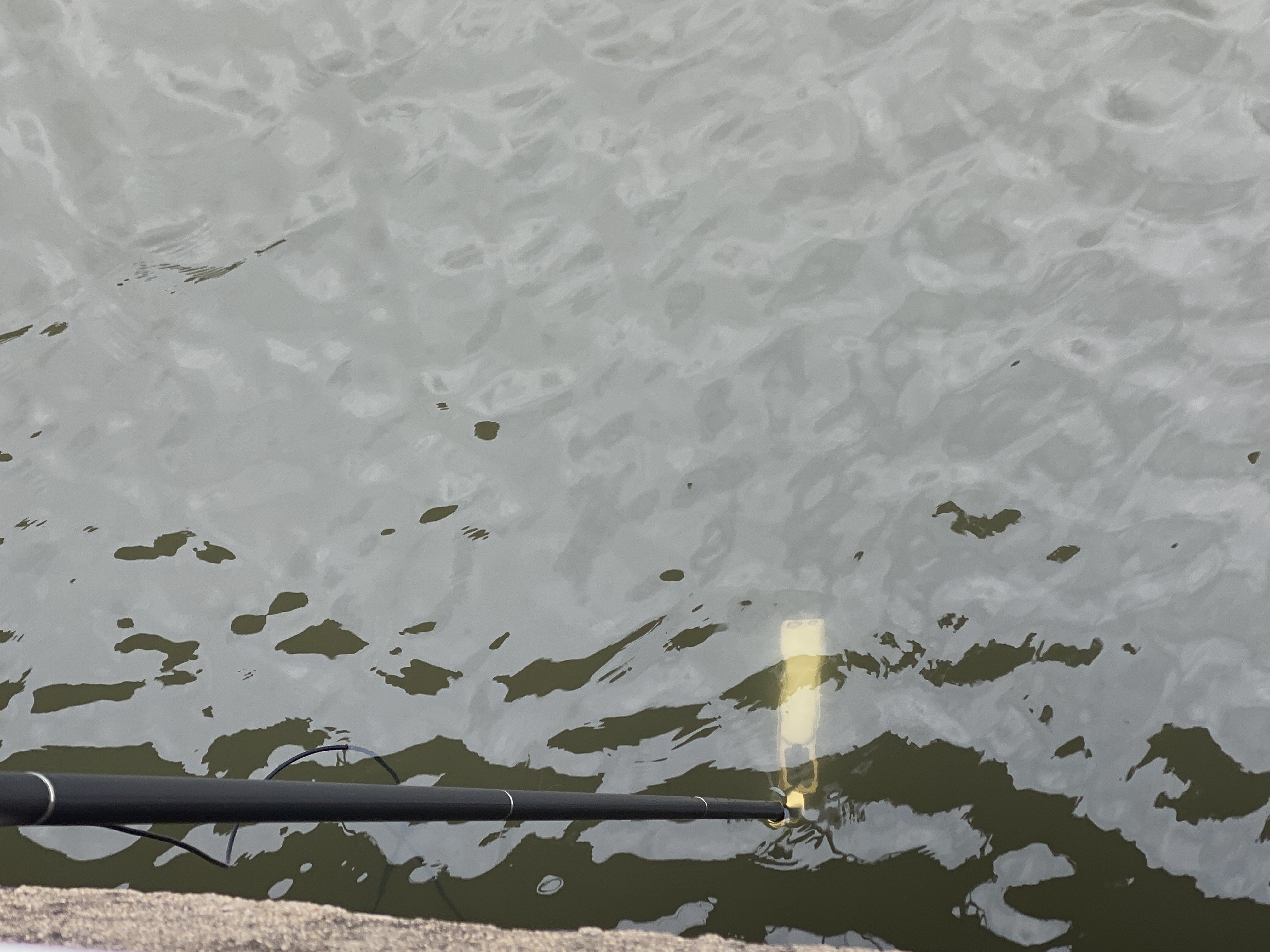

安装时将流量计探头通过测杆固定放入待测水体，保证探头完全平行于水流方向，同时抬高探头避免淤泥影响测量精度。探头与控制器通过 4 芯航插直接对接，不可更改引脚顺序；探头 4 芯屏蔽电缆红、黑、黄、蓝线分别对应电源正、负极及 RS485-A、RS485-B；导气管需置于干燥处，不可入水，电缆延长需用专用装置，禁止直接对接。

五、配套软件与维护

设备配套上位机配置软件，Windows XP 需安装.net framework 4.0、VC++2010 运行库及 PL2303 串口驱动，Windows7 及以上安装 VC++2010 运行库与 PL2303 串口驱动即可使用。软件可实现参数配置、设备升级与数据导出，升级需在技术工程师指导下操作。

设备出厂已完成校准，长期使用无需二次校准；日常维护保持探头清洁，避免电缆弯折、接口进水，存放于干燥通风环境即可。
