说明：本文华算科技主要介绍功函数大小在电子逸出、表面终止、表面偶极、局部电势和工作态界面中的物理含义。

哪些参数会影响功函数数值？

功函数 Φ 是把电子从固体费米能级移到表面外真空平台的能量差，常写作 Φ = Evac – EF。在 slab 计算里，Evac 来自法向平面平均静电势的真空平台，EF 来自该表面模型的电子化学势。数值较大表示真空平台相对 EF 更高；数值较小表示电子到达真空参照的能量差较小。

平面平均静电势把三维电势沿表面平行方向平均，只保留垂直表面的变化。真空区平台、slab 内部振荡和表面附近电势台阶共同决定 Φ 的读数。若真空区仍有明显斜率，或两侧表面不对称而未处理偶极场，Evac 会随真空层位置漂移，功函数数值随之偏移。

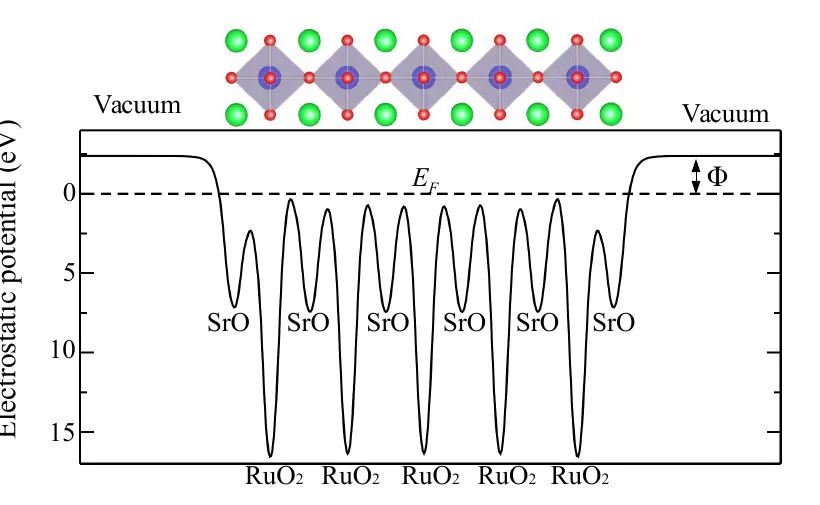

SrRuO3 对称 slab 给出一个典型构造：表面两侧有真空层，中间为周期 slab，电势在真空区趋于平台，平台到虚线 EF 的垂直差值就是 Φ。slab 厚度、真空层厚度、表面弛豫和偶极修正会直接进入真空平台和费米能级的相对位置。

图1. SrRuO3 slab 的平面平均静电势、真空平台、费米能级和功函数 Φ。

金属表面有明确的 EF，功函数常用于比较电子逸出难度。半导体和绝缘体表面也能给出 Φ，但 EF 的位置会受掺杂、缺陷、带弯曲、计算占据方式和表面态影响；同一材料换成 p 型、n 型或含缺陷表面，Φ 可能明显改变。真空 slab 的 Φ 用在电化学电极电位或注入势垒时，参照系已经转换，原数值只保留表面电子能级和真空能级之间的含义。

表面终止如何调控钙钛矿功函数？

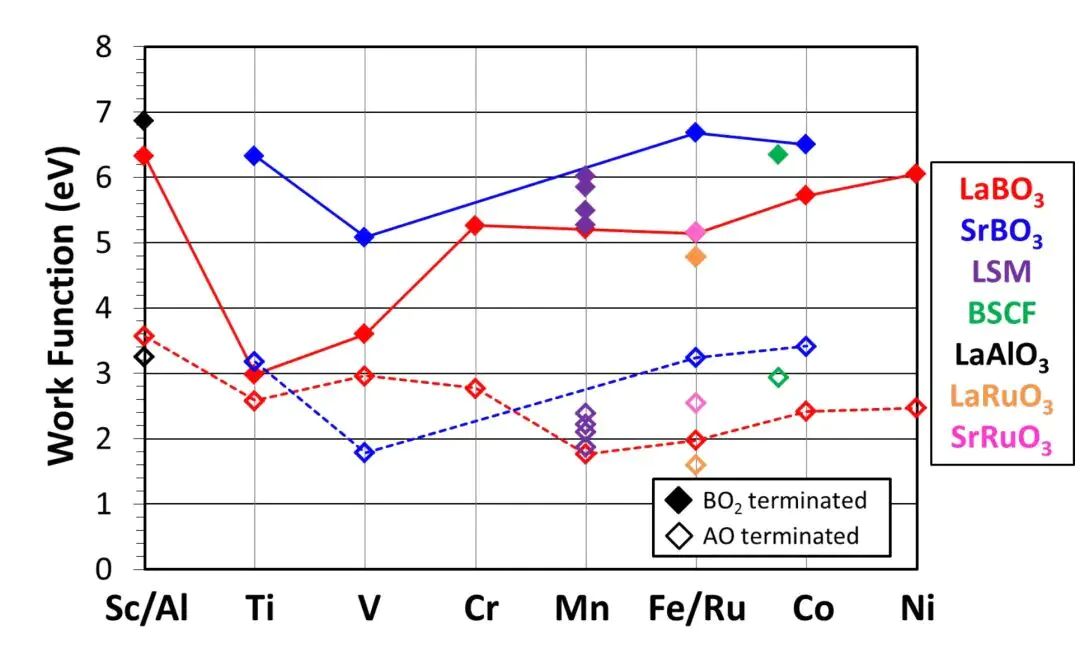

在 ABO3 钙钛矿氧化物 (001) 表面，AO 终止和 BO2 终止给出的 Φ 差距很大。BO2 终止的点多分布在 5-7 eV，AO 终止常处在 2-3.5 eV；同一 B 位元素下，实心符号和空心符号的距离反映终止层改变了表面电势。功函数高低在这组数据中先对应表面终止差异，材料名称本身没有固定的一串 Φ。

图2. ABO3 钙钛矿氧化物不同 B 位元素和 AO/BO2 终止表面的功函数。

Φ 较高的 BO2 终止通常伴随较高的真空平台或较低的 EF 参照，电子离开表面时跨越更大的能量差。Φ 较低的 AO 终止常与表面偶极降低真空平台有关。高功函数不自动对应高稳定性或高活性；它只描述电子相对真空参照的能量位置，吸附强弱、反应能垒和界面电荷转移还由轨道耦合、覆盖度和局部电场共同决定。

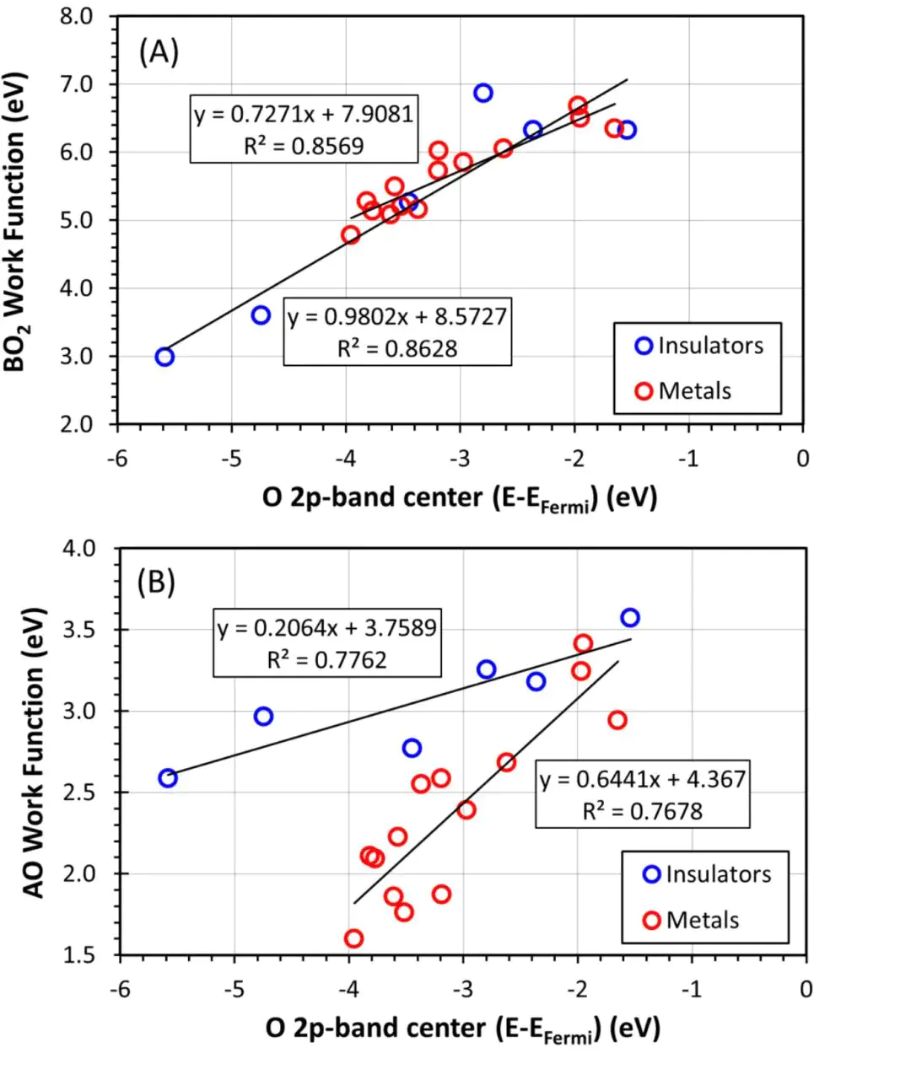

氧化物中，O 2p 带中心相对 EF 的位置还会改变 Φ。BO2 终止表面里，O 2p 带中心从较深能级向 EF 靠近时，功函数整体升高；金属态和绝缘态样本虽然分散，线性拟合仍保留相似趋势。AO 终止的斜率较小且散点更分散，提示表面偶极在数值中占有更大份额。

图3. BO2 与 AO 终止表面功函数随 O 2p 带中心变化的散点图。

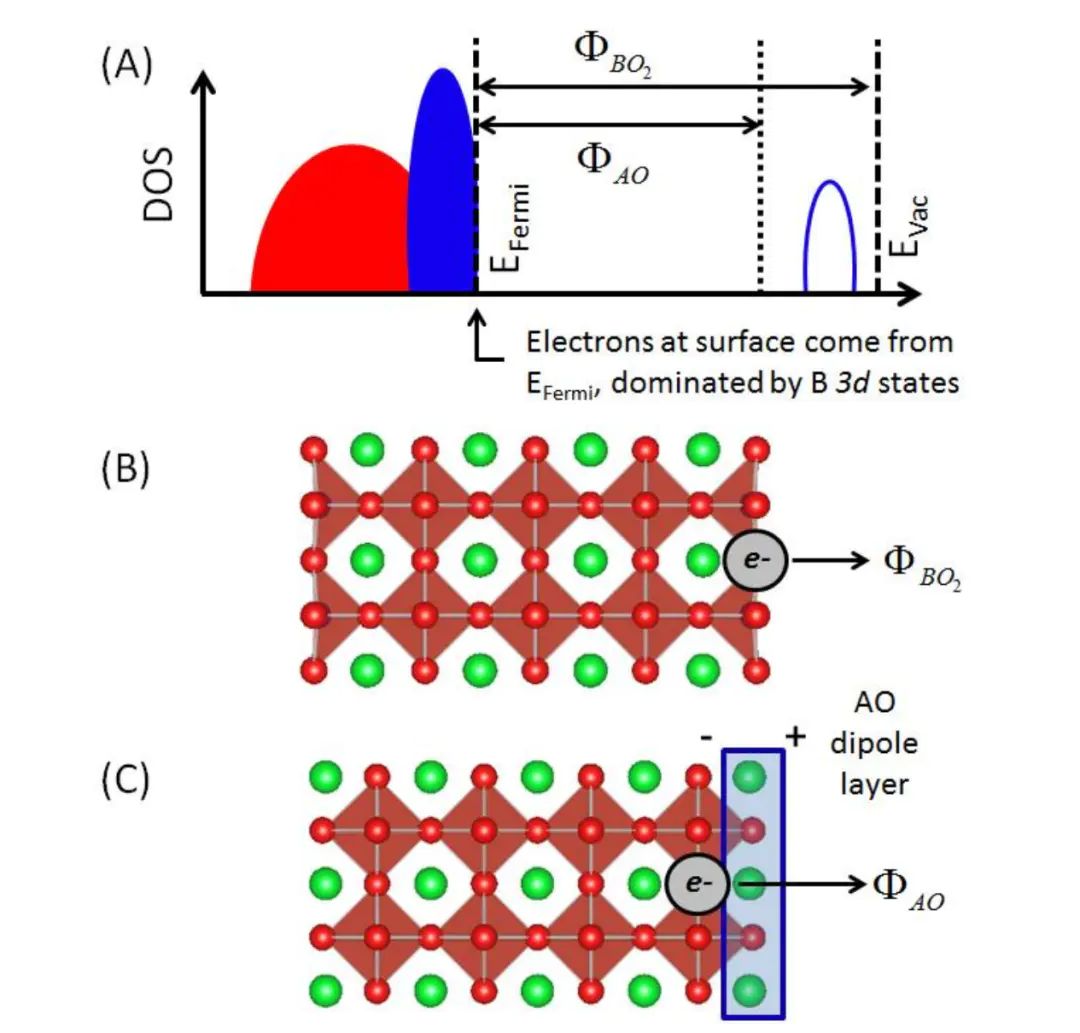

在 BO2/AO 终止差异中，费米能级附近电子态所在的原子层会改变 Φ 的结构来源。BO2 终止时，费米能级附近态主要在表层 B 3d 轨道，电子发射位置靠近真空侧；AO 终止时，费米能级附近态更偏向次表层 BO2，电子跨过 AO 偶极层后到达真空。AO 偶极层可显著降低表面外真空平台，AO 终止常给出较低 Φ。

图4. AO 与 BO2 终止表面的态密度参照、电子发射位置和表面偶极示意。

同一材料为什么会给出不同功函数？

对于 MXene，同一二维骨架只替换表面端基就能让 Φ 跨越几个 eV。F、OH、O 端基柱状图中，OH 终止常给出 1.5-2.7 eV 的低值，O 终止多处在 4.5-6.7 eV；裸表面和 F 终止居中或偏高。端基改变的不止是化学式，表面电荷重排、外侧偶极方向和真空平台位置都会参与。

图5. M2C、M’2N、M10C9 和 M’10N9 MXene 在 F、OH、O 端基下的功函数。

ΔΦ 与表面偶极矩变化 ΔP的散点关系把端基效应写成了更明确的变量关系：OH 端基多位于负 ΔΦ 区域，O 端基多位于正 ΔΦ 区域，F 端基靠近中间。斜率接近线性，说明端基造成的表面偶极变化足以解释相当一部分功函数差异；若只比较裸材料的金属元素，端基取向带来的真空电势偏移会被漏掉。

图6. MXene 端基引起的功函数变化 ΔΦ 与表面偶极矩变化 ΔP 的关系。

吸附氧、羟基、卤素或有机分子时，覆盖度和吸附构型也会改变表面偶极。覆盖度增加可能抬高或压低 Evac，方向由吸附物电负性、成键位置、分子取向和电荷转移分布决定。电催化论文里常把吸附前后 Φ 的变化用来讨论界面电场，吸附覆盖引起的 Φ 变化只对应给定覆盖和构型下的表面电势重排。

宏观平均值还会遮住台阶、重构和局部吸附带来的空间差异。Si 台阶表面的 FM-SFM、Kelvin 图像和计算局域功函数显示，台阶底部、上台阶边和平台区域的 Φloc 可在 4.4-5.1 V 范围内起伏。同一晶面上的局部台阶边缘并非同一个功函数环境；KPFM 给出的是探针、样品和局部偶极共同作用后的接触电势差，DFT 局域势图则帮助区分台阶几何和电荷分布。

在 UPS 和 KPFM 这两类常用实验中，功函数读数还受测试参照、接地方式和表面状态影响，仪器给出的并非同一种物理量。UPS 依赖光电子截止位置，KPFM 测量样品与探针之间的接触电势差；两类数据都与 Φ 有关，参照对象并不相同。若样品表面有吸附水、氧化层、残余有机物或局部电荷积累，测试前处理、探针标定和空气暴露时间会把同一材料的数值拉开。计算值通常对应洁净终止层，实验值更接近实际暴露表面；两者差异常来自端基覆盖、表面污染、探针校准和样品历史。

图7. Si 台阶表面的原子级 FM-SFM 图、Kelvin 图像和计算局域功函数分布。

哪些界面因素会改变功函数？

在金属/半导体或氧化物异质结构中，接触前的功函数差会给出电子化学势对齐的初始驱动力；接触后，界面偶极、表面态和极性层内电场会重新分配电势。LaAlO3/SrRuO3 异质结构的平面平均静电势显示，极性 LaAlO3 覆层在 slab 内产生倾斜电势，AO 终止和 BO2 终止的符号相反，真空平台相对 EF 的高度随覆层方向变化。

图8. LaAlO3/SrRuO3 极性覆层中的平面平均静电势和功函数变化。

当极性覆层厚度、终止层和界面缺陷同步改变时，裸表面数值只保留接触前参照，界面结构参数会继续改写 Φ。极性覆层厚度增加会累积电势降，A 位或 B 位终止会改变真空侧最后一层的电荷排布，缺陷或应变会移动局部态密度和 EF。Schottky 势垒、载流子注入和界面电荷积累要回到接触后的势能剖面、局域态密度和电荷密度分布。

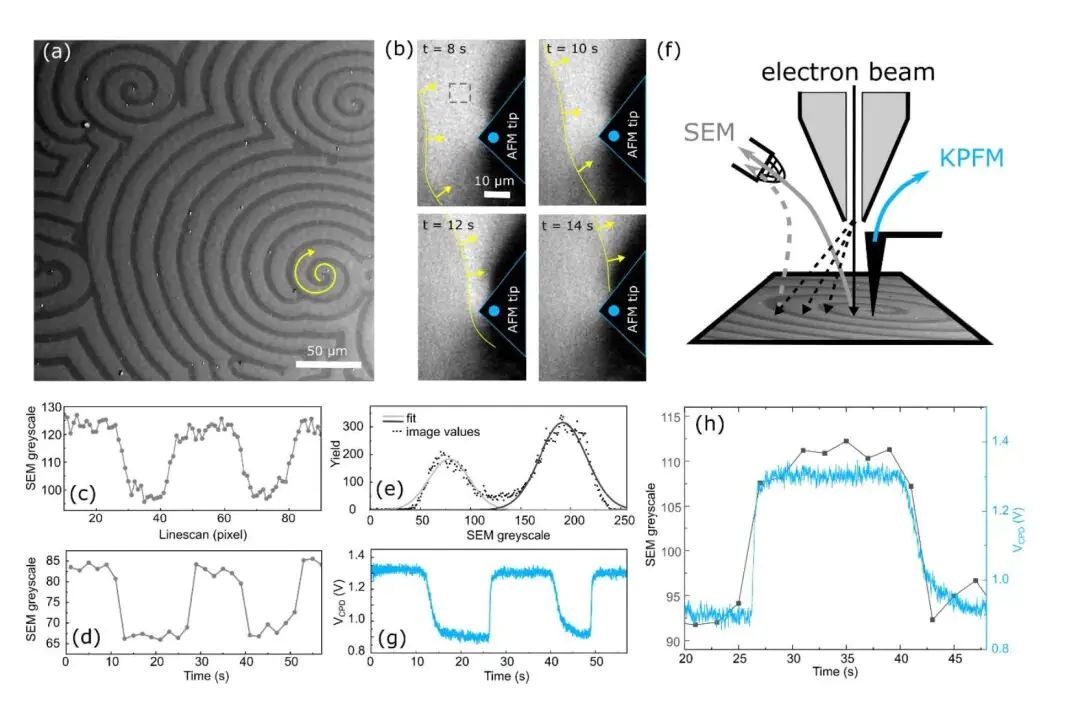

Pt 表面处在 CO/O2 气氛和反应温度下时，吸附覆盖会重写局部功函数。同步 SEM 与 FM-KPFM 成像里，CO 覆盖区和 O 覆盖区对应不同灰度与 VCPD 平台，反应波前移动时接触电势差随时间跳变。这里的高、低功函数状态来自吸附覆盖、反应温度、气氛分压和局部晶粒区域，并非真空洁净表面的静态数值。

固液界面里，真空平台不再是唯一参照。显式水层、离子分布和外加电位会改变 Helmholtz 层电势降；恒电位模型或带电 slab 中，电极电势、表面电荷和双电层电容共同决定电子化学势。真空功函数与 RHE 或 SHE 标尺比较时，零电荷电位、溶剂偶极和 pH 约定应进入同一参照设置。

图9. Pt 表面 CO 氧化过程中 SEM 反应波、FM-KPFM 配置和 VCPD 时间信号。

把 Φ 用于金属/半导体接触、电催化界面或二维材料电极时，模型记录应包含 晶面、终止层、吸附物、覆盖度、真空层、偶极修正、费米能级设置和电荷状态。3 eV 与 6 eV 的差别只在同一参照系、同一表面定义和相近模型条件下才有可比性；换成溶剂、电双层、外加电位或工作态覆盖后，比较对象变成界面电势分布、表面态占据和吸附诱导偶极，数值解释也随之改变。
