在智能手机、超级计算机、AI 大模型的背后，藏着一台 “工业奇迹”——ASML 光刻机。它能把数亿个晶体管电路，以纳米级精度“雕刻” 在指甲盖大小的硅片上，是芯片制造的核心设备，更被誉为 “半导体工业的皇冠”。从深紫外（DUV）到极紫外（EUV），ASML 凭一己之力推动光刻技术突破物理极限，支撑摩尔定律延续数十年，也成为全球先进制程芯片的 “守门人”。

一、光刻是什么？芯片制造的 “拍照印刷术”

光刻，本质是纳米级投影印刷技术，核心原理类似胶卷冲洗：把设计好的芯片电路 “底片”（掩膜版），通过精密光学系统缩小，投射到涂有感光材料（光刻胶）的硅晶圆上，完成电路图案的转移

ASML。完整光刻流程分 5 步：

涂胶：硅晶圆表面均匀涂覆光刻胶（感光材料）；曝光：光源透过掩膜版，将电路图案投射到光刻胶上；显影：感光部分光刻胶溶解，露出硅片，形成电路凹槽；刻蚀：用化学气体蚀刻硅片，把图案永久刻在晶圆上；去胶：去除残留光刻胶，完成一层电路加工（芯片需重复 30-50 层）。决定光刻精度的核心公式是瑞利判据：分辨率（CD）=k₁× 波长（λ）/ 数值孔径（NA）。简单说：光的波长越短、镜头孔径越大，能刻的电路就越小，芯片制程越先进。

二、ASML 的两大核心产品线：DUV 与 EUV

ASML 光刻机分 **DUV（深紫外）和EUV（极紫外）** 两大阵营，覆盖从 500nm 到 2nm 的全制程，技术差距与应用场景泾渭分明。

（一）DUV 光刻机：成熟制程的 “主力军”

DUV 采用193nm 波长的深紫外光，分干式和浸没式两种，是 28nm 及以上成熟制程的主力，全球装机量超 3000 台ASML。

干式 DUV（XT 系列）：空气为介质，NA=0.93，分辨率 45-65nm，用于功率器件、模拟芯片、低端 MCU，代表型号 XT:1450GASML。浸没式 DUV（NXT 系列）：晶圆与镜头间填充高折射率水（NA=1.35），分辨率提升至 14-28nm，多重曝光可覆盖 7nm 等效制程，用于中高端逻辑、DRAM 内存，代表型号 NXT:1980Di（全球装机量最大）ASML。DUV 核心优势：技术成熟、成本低（单台 3000-8000 万美元）、稳定可靠，覆盖全球 70% 以上芯片需求，也是目前唯一可对华出口的先进光刻设备（2026 年 3 月荷兰已加码限制）ASML。（二）EUV 光刻机：先进制程的 “独苗”

EUV 采用13.5nm 波长的极紫外光，是 7nm 及以下先进制程的唯一方案，ASML 全球垄断（100% 份额），单台造价 1.5-4 亿美元，年产能仅数十台。

EUV 的三大 “地狱级” 技术壁垒

光源：“人造小太阳”

EUV 光无法通过普通激光产生，需用10 万瓦级二氧化碳激光，以每秒 5 万滴的速度轰击20 微米熔融锡滴（比头发丝细 100 倍），瞬间加热至 50 万℃（超太阳表面温度），形成等离子体，激发出 13.5nm 极紫外光。整个过程需在 ** 超高真空（10⁻⁹大气压）** 下进行，光一旦接触空气就会被吸收，堪称 “在真空中造光”。

光学系统：原子级镜面

EUV 光无法穿透透镜，只能用反射镜。德国蔡司为 ASML 定制的反射镜，表面平整度误差 **＜0.1nm（原子直径的 1/10）**，需镀 50 层钼 / 硅多层膜，反射率超 90%。整套光学系统含 10 + 块反射镜，组装误差＜1nm，相当于 “把珠峰山顶削平到原子级光滑”。

双工件台：纳米级 “同步芭蕾”

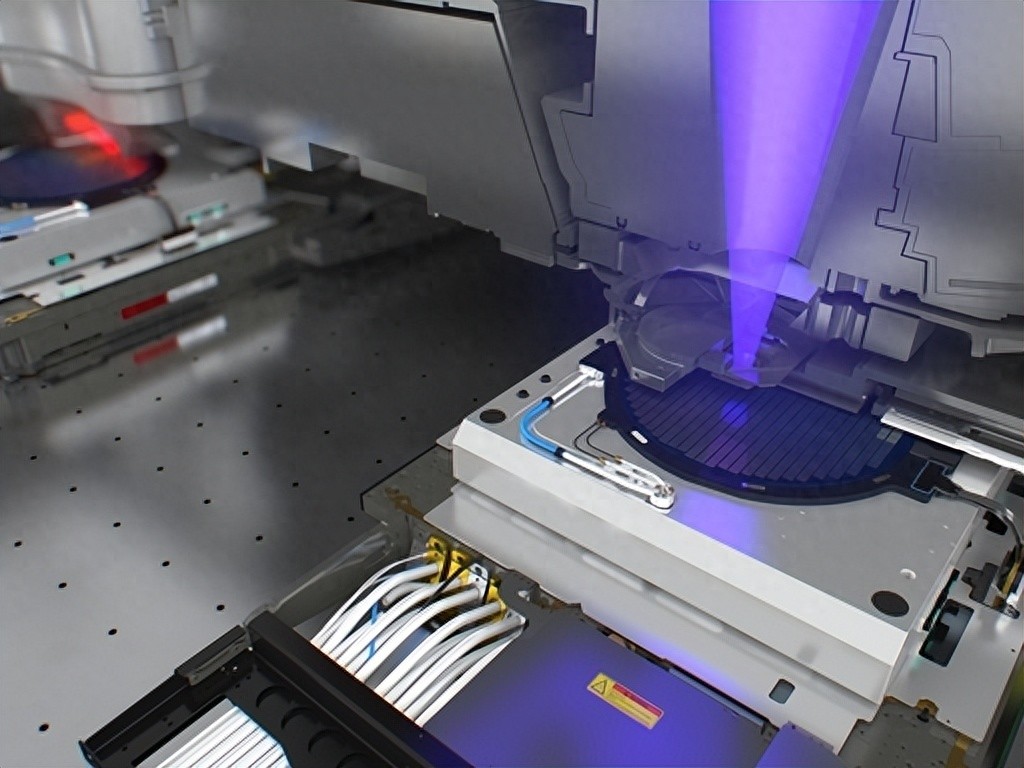

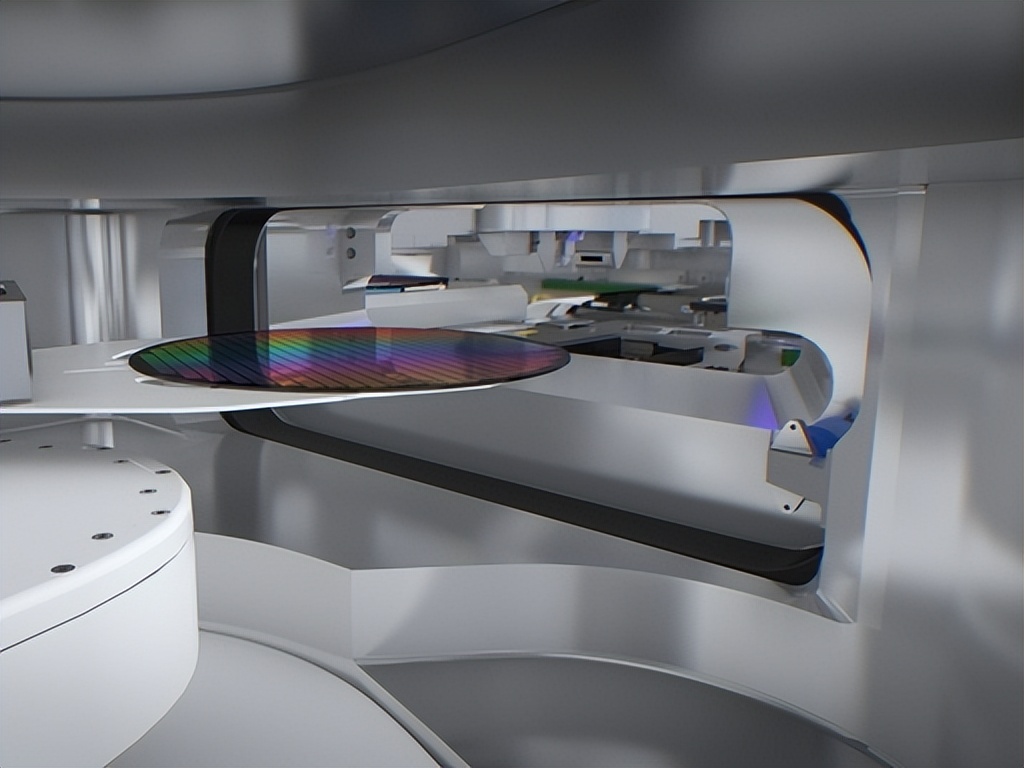

曝光时，掩模台（载掩膜版）与晶圆台（载硅片）需以2m/s 速度同步移动，定位精度 **＜1nm**，套刻精度（上下层对齐）＜0.5nm。ASML 的双工件台专利垄断至 2035 年，是 EUV 高产能（180 片 / 小时）的核心保障。

EUV 的两代产品Low-NA EUV（NXE 系列）：NA=0.33，分辨率 13-16nm，代表型号 NXE:3600D（5/3nm 主力量产）、NXE:3800E（2nm 研发）ASML。High-NA EUV（EXE 系列）：NA=0.55（2026 年量产），分辨率≤8nm，单次曝光替代多重曝光，用于 2/1.4nm 及以下 AI 芯片、先进逻辑，单台造价超 4 亿美元ASML。三、ASML 的技术垄断：为何只有它能造 EUV？

全球曾有尼康、佳能、ASML 三家光刻巨头，如今 ASML 独占80% 市场份额，EUV 领域更是100% 垄断，核心是技术、生态、资本三重壁垒叠加。

技术壁垒：10 万个精密部件的 “极限整合”

一台 EUV 光刻机含10 万 + 精密部件、40 公里电缆、2000 + 传感器，核心部件（光源、光学镜头、工件台）均为全球唯一供应商（如蔡司光学、Cymer 光源），任何一个部件故障都可能导致整机停产。

生态壁垒：“全村的希望”

EUV 研发耗时 20 年、投入超150 亿欧元，ASML 联合台积电、三星、英特尔 “抱团研发”，分摊成本、共享专利，形成 “绑定式生态”—— 台积电包揽 65 台 High-NA EUV 订单，直接锁定 2nm 制程霸权。

资本壁垒：“烧钱无底洞”

ASML 年研发投入超60 亿欧元，远超竞争对手；单台 EUV 制造成本 1.5 亿美元，需高端供应链支撑，中小国家 / 企业根本无力承担。

四、光刻技术的未来：从 EUV 到替代路线

随着制程逼近物理极限（1nm 以下），ASML 在推进 High-NA EUV 的同时，也在布局替代技术，而中国则在成熟制程与差异化路线上突围。

1. ASML：High-NA EUV + 多重曝光

2026 年量产的 High-NA EUV 将分辨率提升 70%，支撑 1.4nm 制程；同时通过多重曝光（DUV 机台叠加曝光），用成熟设备实现 7nm 等效制程，降低成本ASML。

2. 替代技术：绕过 EUV 的 “弯道超车”纳米压印（NIL）：直接压印电路图案，成本为 EUV 的 1/3，璞璘科技 10nm 级设备已量产，适用于存储、先进封装ASML。电子束光刻（EBL）：电子束直写，精度 0.6nm，浙大 “羲之” 设备用于量子芯片、小批量先进封装，但速度慢，不适合大规模量产ASML。SSMB-EUV：清华 / 雄安研发的稳态微聚束 EUV 光源，避开 ASML 专利，2026 年进入工程验证，或为 “光刻工厂” 服务模式ASML。3. 中国现状：28nm DUV 量产，先进制程追赶

上海微电子（SMEE）28nm 浸没式 DUV（SSA800）2026 年 4 月批量交付，国产化率超 90%，多重曝光覆盖 14nm/7nm 等效制程；EUV 尚无样机，与 ASML 差距约 15-20 年，成熟制程自主可控、先进制程稳步追赶ASML。

五、总结：光刻 —— 国之重器，技术无国界但有壁垒

ASML 光刻机，尤其是 EUV，是人类工业文明的巅峰之作，集光学、精密机械、量子物理、材料科学于一体，支撑全球数字经济发展，也成为大国科技博弈的核心焦点。

对中国而言，光刻技术的追赶之路漫长但坚定：成熟制程（28nm 及以上）已实现自主可控，保障产业链安全；先进制程（14nm 以下）与 EUV 通过自研 + 替代技术并行，逐步缩小差距ASML。

技术无国界，但有壁垒；光刻机不是终点，而是中国半导体产业从 “追赶” 到 “引领” 的起点。
