‍在射频微波系统中，射频电缆组件主要用于传输射频信号。射频电缆组件由同轴线缆、两端连接器压接装配而成，装配工艺直接决定成品全频段驻波比。任一工序工艺不达标，都会产生阻抗不连续点，高频下驻波严重超标，造成射频系统功率损耗、信号反射、功放振荡等故障。今天我们来说说射频电缆组件装配工艺对驻波比的影响。

1）剥线工艺。绝缘层剥除长度过长或过短，都会影响内导体与连接器接触区域的电场分布。若剥线时损伤内导体表面，形成毛刺或划痕，不仅会增加导体损耗，还可能因微观结构变化引起局部阻抗波动。此外，屏蔽层处理不当，如编织层散开、铝箔破损或接地不良，会导致屏蔽效能下降，外部干扰耦合进信号路径，间接影响驻波比表现。

2）连接器的装配质量。压接式连接器对模具精度和操作力度要求极高。压力不足会导致接触电阻增大，压力过大则可能压溃内导体或变形绝缘体。焊接式连接器虽接触更可靠，但焊锡量控制、加热时间和冷却速率都会影响焊点形态。过量的焊锡可能形成“焊球”，在高频下产生寄生电容；焊点不饱满则易形成气隙，引发局部谐振。这些微观缺陷在低频时或许难以察觉，但在GHz频段会显著抬升驻波比。

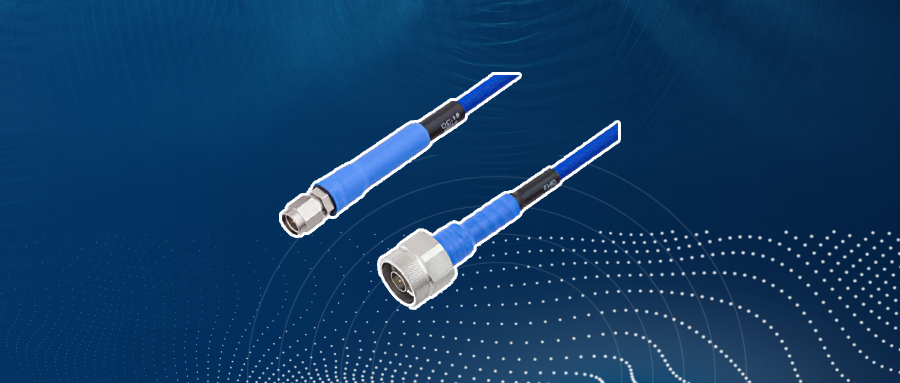

PE-TC195 系列相位稳定型测试电缆组件，SMA 公头转N 型公头，DC ~ 18 GHz，RoHS

3）环境因素。湿度、灰尘或操作台静电都可能污染接触面，导致接触不良。尤其在多芯或高密度连接器装配中，微小异物即可造成短路或开路，使驻波比急剧恶化。因此，洁净的装配环境和规范的操作流程是保障性能的基础。

4）测试环节。仅凭外观检查无法判断内部结构是否完好，必须通过网络分析仪测量S参数，验证驻波比是否达标。若发现异常，需回溯装配过程，排查剥线、压接、焊接等环节，而非简单归咎于元器件本身。

总之，从剥线精度到压接力度，从焊接质量到环境控制，射频电缆组件的每个环节细节都在塑造最终的电气性能。在实际应用中，建议建立装配工艺规范，对关键步骤进行过程记录与抽检，结合测试数据持续改进。
