文章由上海傲颖智能科技有限公司提供

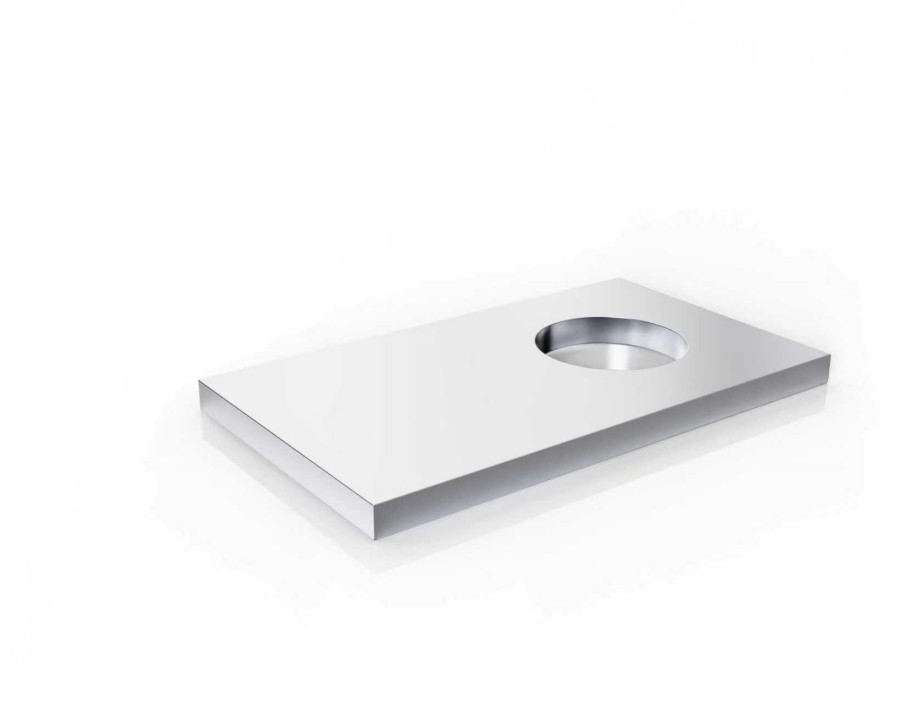

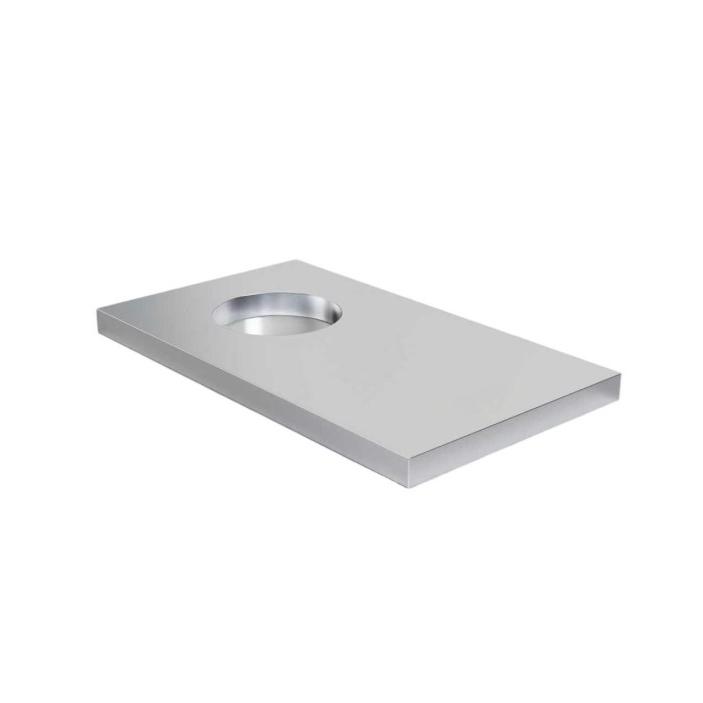

固化时间试样模具是用于精确测定材料从调和开始至达到固化状态所需时间的关键工装，尤其在牙科领域，对于评估水门汀等材料的固化性能至关重要。以下是对固化时间试样模具的详细介绍：

尺寸精度：模具的内腔尺寸需严格遵循相关标准，如YY0272-2023标准中规定的内腔直径为10mm±0.1mm，深度为2mm±0.1mm，以确保测试结果的准确性。

材质选择：模具材质需具备耐腐蚀性、耐磨性和稳定性，推荐使用316不锈钢或惰性金属材料，以避免与水门汀等材料发生化学反应，影响测试结果。

结构设计：模具通常由上下两半组成，便于合模与脱模。同时，配合使用下盖板（如玻璃片）和上压块，确保填充时材料均匀分布、无气泡。部分模具还设计为多孔阵列式结构，以提升单次测试效率。

固化时间试样模具广泛应用于牙科水门汀、树脂、胶黏剂等材料的固化时间测定。例如，在牙科领域，氧化锌/丁香酚水门汀及不含丁香酚的氧化锌水门汀的固化时间测定就依赖于此类模具。

以YY0272-2023标准为例，测试时需将调和好的材料填入模具，合模加压后开始计时。在制造商规定固化时间前30秒，使用维卡仪压头垂直下降至试样表面，每隔15秒轻压一次，观察是否能完全穿透试样。固化时间定义为从调和开始至压头不能完全穿透试样时的时间。

调和材料：按产品说明书规定的粉液比调和水门汀，确保混合均匀。

填充模具：在调和完成后1分钟内，将材料填入模具至微溢，沿一侧缓慢注入以减少气泡。

合模加压：将模具置于下盖板上，轻压挤出多余材料，确保表面平整。

开始计时：记录从调和开始的时间，作为固化时间计算起点。

脱模辅助措施：为便于取出固化后试样，可在模具内壁涂抹一层3%微晶蜡的甲苯溶液或薄层硅脂/聚四氟乙烯涂层，但不得影响材料正常固化过程。

环境温湿度控制：测试过程中需控制环境温湿度，避免影响测试结果准确性。

模具维护保养：使用后需及时清洁模具，避免残留材料对模具造成损害。同时，需定期检查模具尺寸和精度，确保其符合测试要求。
