‍在复杂的机柜布线或精密的测试台架中，同轴电缆需要转弯和盘绕，射频信号在传播过程中，电缆的机械形变会直接转化为电气性能的波动。因此弯曲半径对相位稳定性会造成一定的影响，今天我们就来详细说说。

一、弯曲半径

同轴电缆的弯曲半径，直观上讲就是电缆弯曲处的曲率半径。但在工程规范中，它有着严格的定义，通常分为“最小安装弯曲半径”和“最小工作弯曲半径”。

最小安装弯曲半径指电缆在安装过程中可以承受的极限弯曲。

最小工作弯曲半径是电缆在长期工作中应保持的弯曲限度，以维持电气性能。

从物理结构上看，当同轴电缆发生弯曲时，外侧的屏蔽层会被拉伸，内侧则被压缩，这种机械应力会导致电缆横截面发生微小的形变，从完美的圆形变为椭圆形。这种几何尺寸的微小改变，直接破坏了同轴结构的同心度，进而改变了电缆的特性阻抗和信号传播速度。

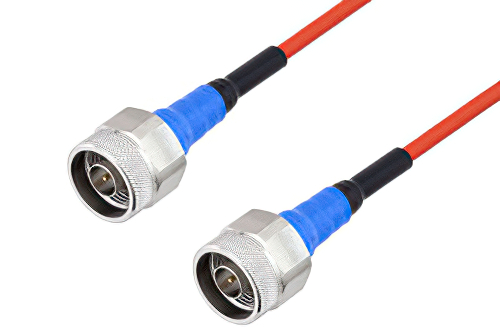

PE-TC151 系列相位稳定型测试电缆组件，N 型公头转N 型公头，DC ~ 18 GHz，RoHS

二、相位稳定性

射频信号的相位稳定性，是指信号在传输过程中相位角的一致性。在时域上，这表现为信号传输的时延稳定性；在频域上，则体现为相位的线性度。对于大多数模拟通信或简单的功率传输，相位的小幅波动或许无伤大雅。但在现代通信和测试领域，情况截然不同。例如，在相控阵天线中，成百上千个通道的信号需要精确的相位对齐来形成波束，任何一根馈线相位的漂移都会导致波束指向偏差；在矢量网络分析仪（VNA）测量中，测试电缆的相位稳定性直接决定了测量的重复性和准确度。如果电缆在移动或弯曲后相位发生跳变，那么校准将瞬间失效，测量数据也就失去了参考价值。

三、两者的关系

同轴电缆的弯曲半径与相位稳定性之间存在着密切的负相关关系。

弯曲半径越大（线缆越平缓），形变越小，相位变化微乎其微；弯曲半径小于规定最小值时，相位会出现明显漂移。对于低频射频信号，波长较长，相位影响相对微弱；对于高频、微波信号，波长极短，微小的线缆形变都会被放大，相位稳定性急剧下降，甚至造成精密测试数据失效、相控设备工作异常。

为了对抗这种物理效应，电缆制造商在结构设计上下足了功夫。相比于实心介质，采用微孔（泡沫）介质的电缆在弯曲时，介质变形对整体介电常数的影响更小，因此相位稳定性更优。同时，内导体的结构也至关重要，多股绞合的内导体比单股实心导体更能适应弯曲应力，减少因金属疲劳或形变引起的相位漂移。

在选型与使用上，除了关注电缆本身的等级，选择高质量的成品组件也是确保系统性能的方式。总之，同轴电缆的弯曲半径影响射频信号相位稳定性的关键变量。在系统设计与集成中，尊重电缆的最小弯曲半径规范，选用介质结构稳定、工艺精良的线缆组件，是确保信号相位精准、系统运行可靠的必由之路。
