随着汽车智能化与主动安全技术的快速普及，SBR（Safety Belt Reminder，安全带提醒）系统已成为国内外主流乘用车的标配功能。SBR系统的核心部件——柔性薄膜压力传感器，正是通过丝网印刷技术将导电油墨精准沉积在PET/PI柔性基底上制造完成的。这种传感器兼具超薄（厚度仅0.3~1.0mm）、柔性可弯折、大面积覆盖、低成本批量生产等特点，完全契合现代汽车座椅精密感知需求。本文将从SBR柔性传感器的工作原理与结构出发，深入解析丝网印刷制造的全套工艺体系，并结合横川崎HCQ-520全自动丝印机的技术优势，为传感器制造商提供系统的工艺指导与设备选型参考。

一、SBR汽车柔性传感器：原理、结构与行业背景

1.1 SBR系统概述

SBR系统（Safety Belt Reminder System，安全带提醒系统）是一套用于监测驾驶员及前排乘客座椅占用状态并在乘员未系安全带时发出视觉/声音提醒的主动安全系统。根据GB 15083-2019《汽车座椅、座椅固定装置及头枕强度要求和试验方法》及欧盟ECE R16法规，乘用车须配备此类提醒装置。其核心感知元件正是安装在座椅坐垫内部的柔性薄膜压力传感器（Flexible Film Pressure Sensor）。

SBR传感器的工作原理十分精巧：当座椅上承受超过阈值（通常设定为15~30kg等效重量）的压力时，传感器内部两层导电薄膜在压力作用下相互接触，形成导通回路，向车身控制模块（BCM）输出低电阻信号（通常接通电阻＜200Ω）；无人落座时两层薄膜因弹性间隔层弹开，回路断开（断路电阻＞10kΩ）。BCM依据此信号判断是否触发安全带提醒。

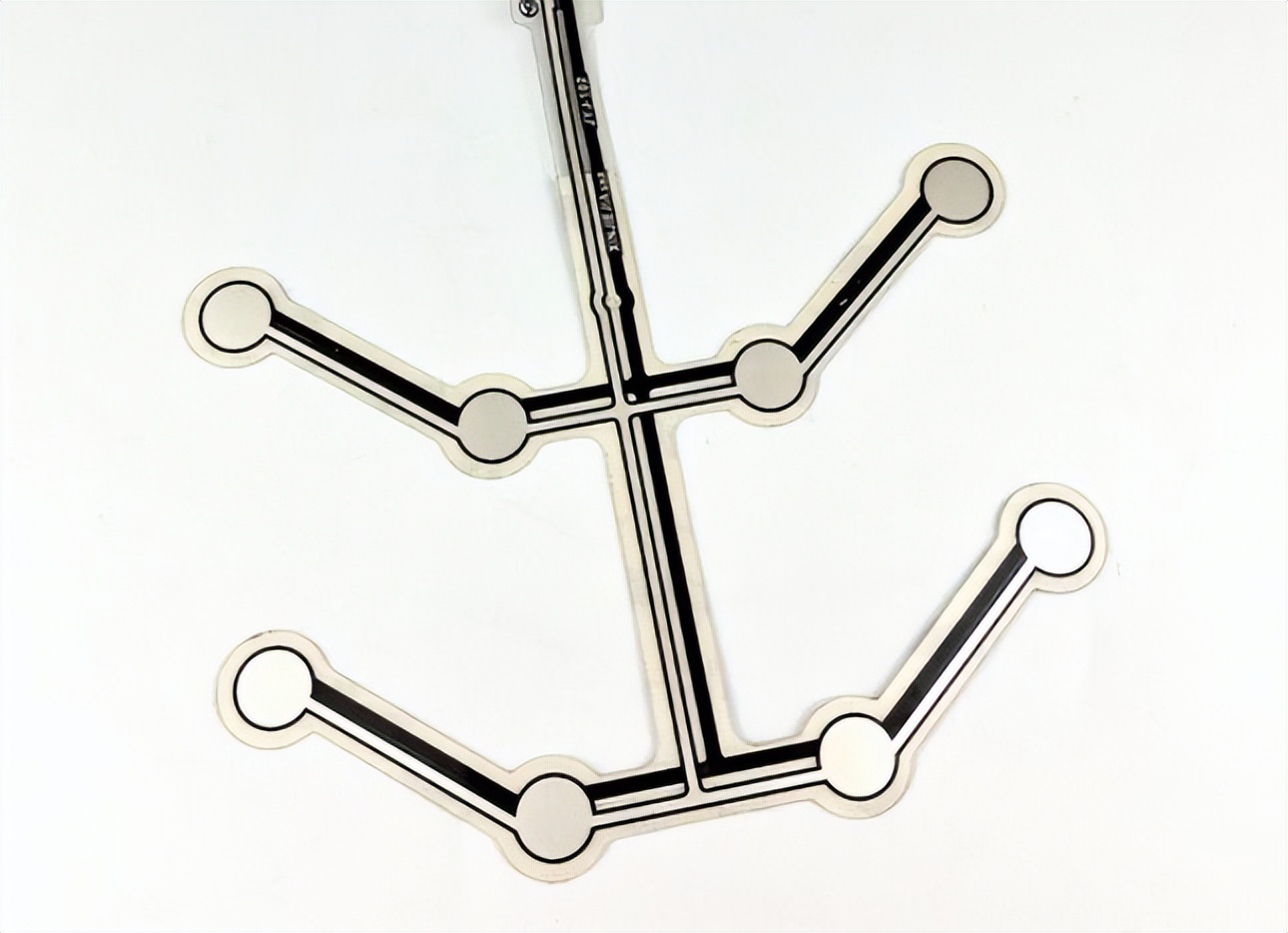

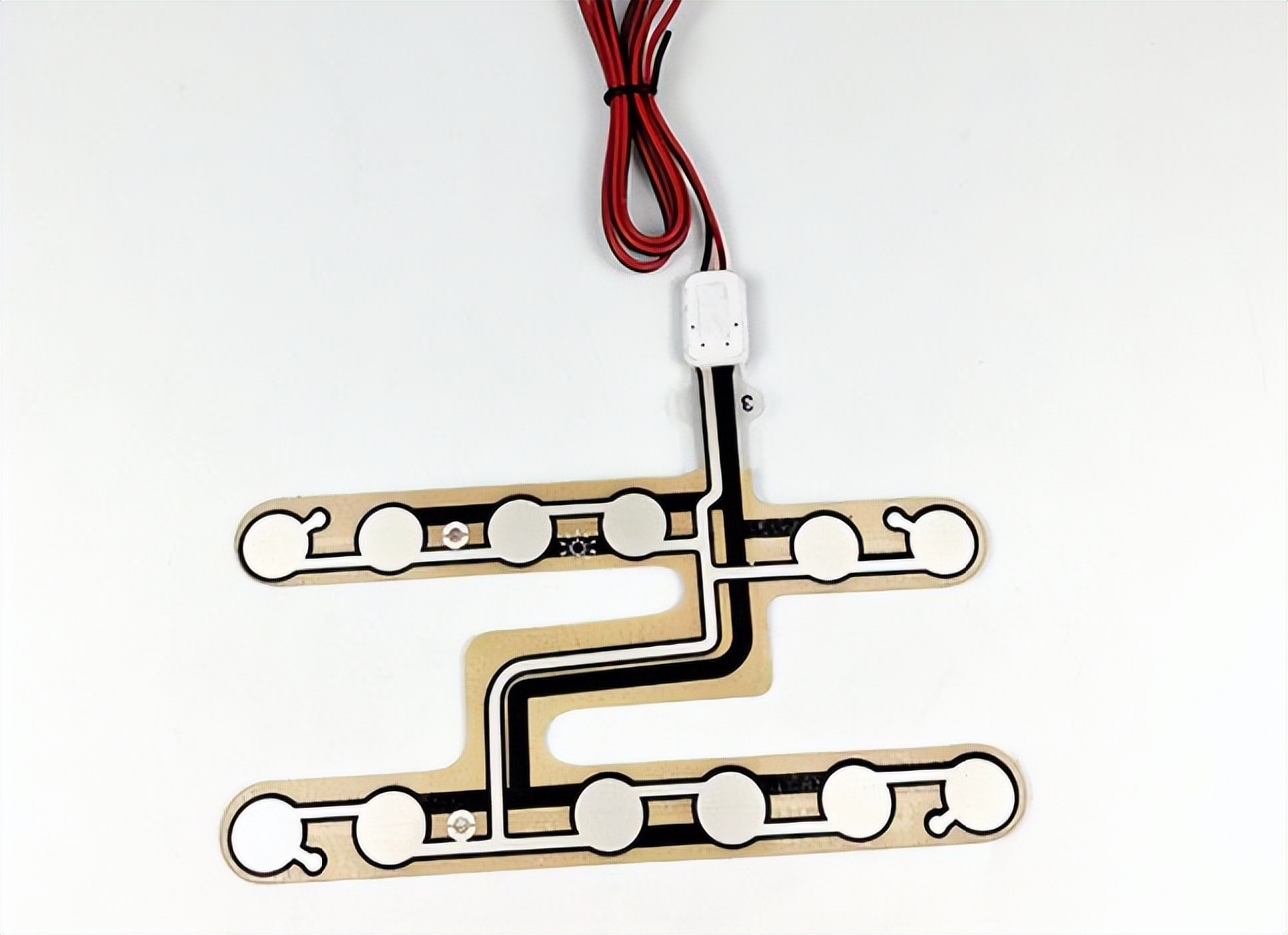

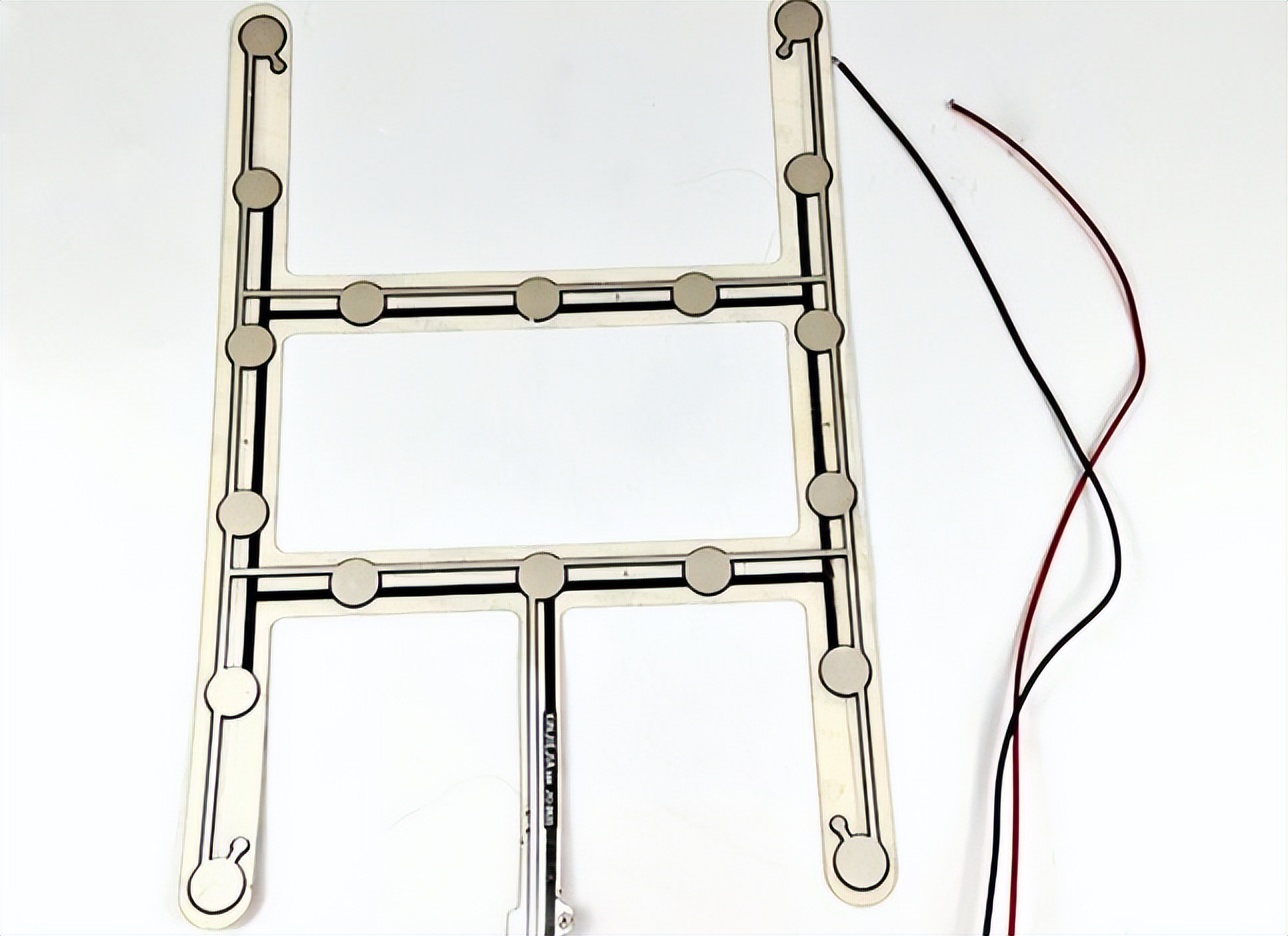

1.2 柔性薄膜传感器的分层结构

SBR柔性传感器本质上是一种薄膜开关式压力传感器，其结构由上至下通常包含以下五层：

层次编号

材料

厚度

功能说明

① 上层PET基膜

PET聚酯薄膜（双面哑光处理）

50~125μm

承载上层导电图案，提供机械保护，需耐弯折≥100万次

② 上层导电图案（电极层）

导电银浆（低温固化型）

8~20μm（干膜）

丝印形成上电极图案，包含传感器触点区域和引线路径

③ 间隔层（Spacer）

绝缘隔离层（聚酯/PC双面胶）

50~200μm

在上下电极之间形成气隙，确保无压力时电极断路；镂空圆孔为触点感应区

④ 下层导电图案（电极层）

导电银浆（低温固化型）

8~20μm（干膜）

丝印形成下电极图案，与上电极互为对应触点，形成感应矩阵

⑤ 下层PET基膜

PET聚酯薄膜

50~125μm

承载下层导电图案，安装于座椅坐垫内时作为贴合层

专业提示：间隔层（Spacer）的厚度直接决定触发压力阈值。间隔层越厚，触发所需的压力越大。标准SBR传感器的触发力通常设定为60~150N（对应15~30kg人体重量等效压力），可通过调整间隔层厚度和触点区域面积进行精细调节。

1.3 SBR传感器市场规模与行业趋势

全球汽车SBR传感器市场近年来持续扩张。2023年全球汽车传感器市场规模约350亿美元，年复合增长率8.5%，其中柔性薄膜传感器细分市场增速尤为突出。据行业数据，国内每年仅乘用车前排座椅需求即达约4000万套SBR传感器（按年产2000万辆、双前排计算），加上出口市场，SBR柔性薄膜传感器已成为丝网印刷行业一个规模化、技术门槛较高的重要细分应用。

二、丝网印刷在SBR传感器制造中的核心地位

2.1 为何选择丝网印刷

在SBR柔性传感器的制造工艺中，喷墨打印、移印、蒸镀等方式均有一定应用，但丝网印刷依然是主流量产工艺，原因在于：

墨层厚度可控：丝印单层干膜厚度可在8~25μm范围内精确控制，比喷墨（3~5μm）厚5倍，更低的方阻值保证导电可靠性

银浆利用率高：丝印工艺银浆转移效率＞90%，而喷墨打印由于墨滴飞溅损耗可达15~30%，大批量生产成本差异显著

工艺成熟、稳定性好：丝印用于电子传感器领域已有40余年积累，银浆配方、网版参数、固化工艺均已形成成熟规范体系

设备投资合理：全自动平面丝印机价格区间与相同产能的喷墨设备相比，一般低40~60%，适合中小批量传感器制造商快速扩产

图案设计灵活：丝印网版制作周期仅需1~3天，与客户定制的传感器尺寸、触点矩阵、引线形状快速匹配，样品交付速度快

2.2 SBR传感器丝印的技术挑战

尽管丝印是成熟工艺，但SBR汽车传感器对精度、可靠性的要求已远超普通标签或电路板印刷，主要挑战体现在以下四个方面：

技术挑战

具体表现

行业要求

套印精度极高

上下层电极须精确对位，触点区域错位会导致压力灵敏度下降或失效

套印精度≤±0.05mm（高端型≤±0.03mm）

导电性能稳定

方阻值须批次内一致，过大方阻导致BCM无法识别接通信号

接通区域方阻≤15mΩ/□，引线方阻≤30mΩ/□

柔性基底变形控制

PET薄膜在固化温度下热收缩，引起图案尺寸偏差和套印误差积累

图案尺寸公差≤±0.1mm，热收缩补偿精确

车规级耐久性

座椅内部高温、潮湿、反复压缩等复杂环境

-40℃~+85℃工作，湿热85℃/85%RH 500小时，弯折≥100万次

三、SBR传感器丝印工艺参数全解析

3.1 导电油墨（银浆）的选择与配制

SBR传感器对导电银浆的要求远超一般电子元件，须满足以下核心指标：

银含量与方阻：银含量通常为70~80%（质量比），固化后方阻≤15~30mΩ/□/25μm，高银含量确保触点接通时电阻低于200Ω阈值

固化温度：PET基底耐热性有限，须选用低温固化银浆，固化条件120~140℃ × 20~30min（PET薄膜耐热上限约150℃），禁止使用高温烧结型银浆（>200℃）

粘度与触变性：印刷粘度100,000~200,000 cP（Brookfield，10rpm），触变指数（10rpm/1rpm比值）≥3.0，确保印刷时流动性好、离版后图案不流淌

附着力：在PET基底上干膜附着力等级≥4B（ASTM D3359划格测试），耐胶带撕拉无脱落

弯折耐久性：R=3mm弯折100万次后方阻变化率≤20%，满足座椅长期使用中薄膜反复变形的需求

耐湿热性：85℃/85%RH 500小时（或60℃/95%RH 1000小时）后方阻变化率≤30%，附着力≥4B

注意事项：SBR传感器用低温银浆须与基底材料逐批进行附着力测试。不同厂家、不同批次的PET薄膜表面处理（电晕处理程度、底涂层成分）差异可能导致银浆附着力出现波动。建议每批PET薄膜进厂时进行表面张力测试（达达因笔法），要求表面张力≥44 dyn/cm，低于此值须重新进行电晕处理。

3.2 网版制作——精密传感器电路的基础

SBR传感器电极图案通常包含触点区域（接触点直径5~15mm）和引线（线宽0.3~1.5mm），对网版精度要求极高：

网版参数

触点区域（粗图案）

引线区域（精细图案）

网版材质

聚酯单丝网（PW编织，最稳定）

不锈钢丝网（SS304，高强度，保证线宽精度）

目数

160~200目

250~325目

线径

0.040~0.055mm

0.025~0.035mm（细线径提高开孔精度）

网版张力

20~25 N/cm²

25~30 N/cm²（高张力减少印刷中网版变形）

感光胶类型

双组分感光胶（Direct Emulsion）

感光胶+感光胶片（CTS直接出片）

感光胶厚度EOM

8~15μm

10~18μm（精细线宽须EOM精确均匀）

网框

铝合金框（≥25×38mm截面），四周张力均匀，平整度≤0.2mm

网版制作关键步骤说明：

菲林/直接制版：精密传感器建议使用CTS计算机直接制版系统，分辨率2400~4800dpi，消除传统菲林因温湿度变化产生的尺寸偏差

平行光曝光：使用平行光UV曝光机，曝光量通过曝光计标定（典型值120~160mJ/cm²），感光胶侧边垂直清晰，确保线宽精度≤±0.02mm

显影参数：水温20~25℃，高压水枪压力1.5~2.0bar，显影时间30~60秒，显影后40℃烘干，再以300mJ/cm²二次曝光硬化

张力稳定化：新网版拉网后须静置平衡≥48小时再制版，确保印刷中网版不再发生松弛形变

3.3 刮板参数——精密电极线宽的决定因素

SBR传感器引线线宽通常仅0.3~1.5mm，刮板参数的微小偏差直接影响线宽精度和导电性能：

刮板材质：聚氨酯（PU）刮板，硬度75~85度肖氏A，高硬度刮板有助于精细线条的清晰印刷，防止刮板变形导致下墨不均

刮板角度：65~75°，较大角度减少下墨量，配合高目数网版，将精细引线区域的单次干膜厚度精确控制在10~18μm

刮板压力：0.15~0.25 MPa，压力过大会使高粘度银浆从图案边缘溢出（即“洇墨”），导致线宽增大、精细图案粘连短路；建议每次换版后重新用测压纸标定刮板压力

印刷速度：80~150 mm/s，速度过快时高粘度银浆来不及填充网孔，出现缺墨（断线），速度过慢时驻墨时间长，精细线条易洇墨

网距（Off-contact）：通常设置为0.5~1.5mm，网距过小时网版附着银浆无法立即弹起，产生拖尾；过大时图案印刷后网版弹起力矩大，造成精细图案变形

刮板每次更换周期：建议每印3,000~5,000次检查刮板刃口，出现缺口或直线度偏差≥0.3mm时立即更换，防止线宽不均造成批次产品导电不一致

行业经验：SBR传感器触点区域和引线区域对刮板参数的要求存在矛盾——触点圆形区域面积大，需要较低的刮板压力保证墨量充足；引线区域线宽窄，需要较高的刮板压力减少洇墨。对于同一网版中兼有触点和引线的传感器图案，建议采用"区域差异化感光胶厚度"（触点区EOM适当厚，引线区EOM较薄）的网版设计方案化解此矛盾。

3.4 PET基底定位与套印对位系统

SBR传感器须在同一张PET薄膜的正反两面分别印刷上下电极，套印精度直接决定传感器的触发灵敏度一致性。常用套印对位方案如下：

对位方案

适用场景

精度范围

手工机械定位

片材加工

±0.05~±0.10mm

CCD视觉对位

高精度薄膜传感器，直接识别第一道印刷的对位标记

±0.01~±0.03mm（行业领先）

激光对位（透明膜）

PET透明薄膜正反面套印，激光识别透视十字标记

±0.05mm

电眼追踪（卷对卷）

连续卷材批量生产，德国SICK微米级电眼定位

±0.05mm

3.5 固化工艺——低温精准固化的关键

SBR传感器银浆固化须在满足电气性能的同时，严格控制基底变形，是工艺控制的重点环节：

固化参数

推荐值

控制要点

固化温度

120~140℃（不超过145℃）

PET薄膜耐热上限约150℃，超温将导致基底收缩变形或起泡

固化时间

20~30 min（烘箱/隧道炉）

时间不足导致方阻偏高（树脂交联不完全），时间过长加速基底老化

温度均匀性

±3℃以内

温度不均导致同批次传感器方阻值离散大（CV值超标）

升温速率

≤5℃/min

快速升温产生热应力，导致银浆开裂或与基底分层

冷却方式

自然冷却至≤50℃再取出

高温时PET薄膜处于塑性状态，取出后急冷会永久变形翘曲

四、横川崎HCQ——SBR传感器丝印高效量产方案

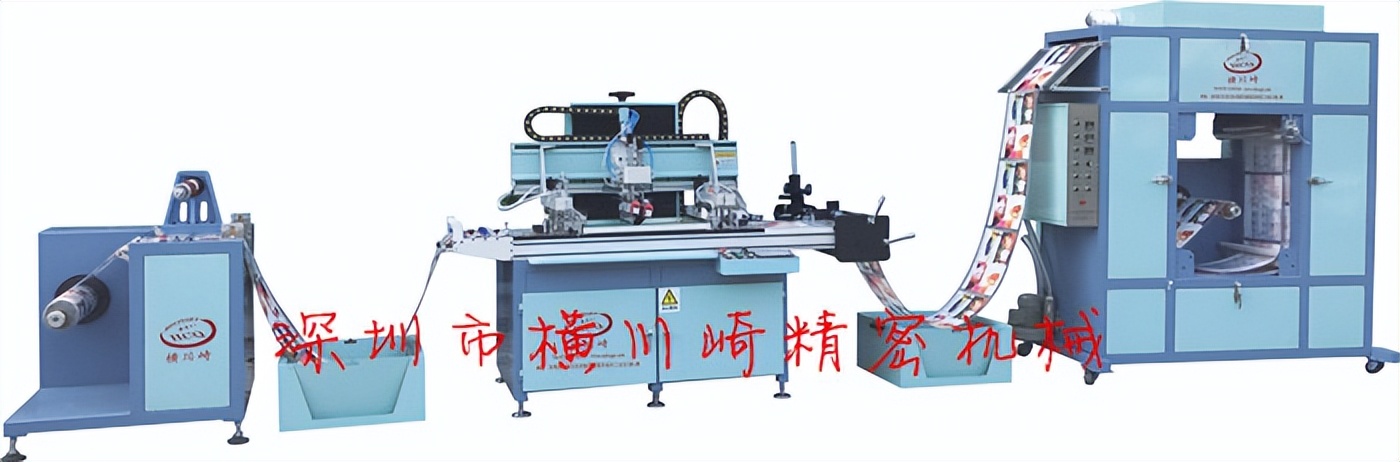

横川崎HCQ全自动卷对卷丝印机是专为薄膜开关、柔性传感器、FPC电路板等精密薄膜类产品量身打造的全自动印刷平台，在SBR汽车传感器丝印领域已积累丰富量产案例。

4.1 HCQ-全自动卷对卷丝印机核心技术参数

技术参数

HCQ-全自动卷对卷丝印机规格指标

机型尺寸规格

500×700mm / 600×700mm / 800×700mm（可按需定制）

印刷速度

0~4,500印次/时（无级调速，薄膜传感器建议1200印次/时）

套印精度

±0.02~±0.05mm（配备CCD视觉对位系统可达±0.02mm）

定位系统

CCD高清视觉定位+自动对版

驱动系统

日本安川伺服电机 + 台湾广用高精密减速机

真空吸附台

全台面真空吸附（0~-90kPa可调），防止柔性PET基材印刷中偏位

刮板系统

伺服驱动刮板，压力精度±0.01MPa，角度0~90°连续可调

适用基材

PET/PI/PC薄膜（厚度25~500μm），薄膜开关、FPC电路板、柔性传感器

控制系统

PLC + 中文触摸屏，故障自动诊断

4.2 针对SBR传感器的五大专项优势

[精度]全台面真空吸附防止PET漂移：SBR传感器PET基材超薄（50~125μm），在刮板印刷压力下极易发生微小位移，全台面真空吸附系统将基材牢牢固定，确保每印次定位重复误差≤0.02mm，从根本上解决柔性基材对位难题

[效率]高速切换，配方一键调用：HCQ-520 PLC系统可存储多达200组印刷配方（不同传感器型号的速度/压力/网距/温度参数），生产切换时一键调用，换型准备时间＜10分钟，显著提升多品种小批量传感器生产的效率

[稳定]伺服刮板压力精度±0.01MPa：SBR传感器引线细（0.3~1.5mm），对刮板压力稳定性极为敏感。安川伺服驱动的刮板系统将压力波动控制在±0.01MPa以内，保证批次内引线线宽偏差≤±0.02mm，导电方阻CV值＜8%

[定制]激光定位系统支持透明膜套印：SBR传感器上下电极通常分两次印刷在同一张透明PET薄膜的正反面。HCQ-520激光定位系统可透过透明PET基材识别第一道印刷的十字标记，实现正反面套印精度±0.025mm

[服务]深耕电子薄膜丝印领域：横川崎在柔性电路板（FPC）、薄膜开关、ITO导电膜、电热膜等高精密薄膜丝印领域积累了十年量产经验，可为SBR传感器客户提供从工艺参数调试、银浆选型建议到设备安装调试的完整技术支持服务

五、SBR传感器丝印常见缺陷与解决方案

缺陷1：传感器接通电阻偏高（＞200Ω）

原因分析：①银浆固化不足（方阻偏高）；②印刷墨层过薄（银浆粘度偏低或刮板压力偏大）；③银浆批次变化（银含量差异）；④触点圆形区域电极图案残缺（网孔堵塞）。

解决方案：①重新标定固化工艺，用四探针测试仪测量样品方阻，确认达到≤15mΩ/□标准后才可量产；②将刮板压力降低0.02MPa，适当提高银浆粘度（加增稠剂调至目标值）；③每批银浆进厂须出具合格证并复测方阻；④每班生产前检查网版，用放大镜确认触点区域无堵网，必要时软毛笔蘸洗网水轻刷疏通。

缺陷2：引线短路/图案粘连

原因分析：①刮板压力过大，银浆向精细线条两侧溢出；②银浆粘度过低，流动性强，离版后继续横向扩展（"洇墨"）；③网版感光胶曝光不足，图案边缘感光胶未硬化，边缘渗墨。

解决方案：①刮板压力减小至"刚好过墨"的最小值，可用透明薄膜试印观察线宽后再调整；②提高银浆粘度至目标范围上限（触变指数≥3.5）；③重新制版，曝光量提高15~20%，显影后用100倍显微镜检查图案边缘是否清晰垂直。

缺陷3：上下层电极套印偏移＞0.05mm

原因分析：①PET薄膜固化后热收缩，第一道印刷固化完成后图案位置轻微收缩，第二道印刷时对位标记与原始位置不符；②真空吸附力不足，印刷时基材轻微位移；③激光/CCD对位系统误差未校正。

解决方案：①在发布正式量产前，先进行10件全流程样品对位测试，测量固化前后图案位置变化量，将变化量作为第二道印刷的系统性补偿值输入HCQ-520控制系统；②检查真空吸附系统密封性，确认台面真空度达-70kPa以上；③每月定期用玻璃标准件对CCD/激光定位系统进行精度校验。

缺陷4：传感器弯折后方阻急剧上升

原因分析：①银浆配方弯折耐久性不足（弹性树脂比例低）；②墨层过厚（＞20μm），厚墨层在弯折时产生裂纹扩展；③PET基材在银浆固化过程中发生微收缩，产生界面残余应力。

解决方案：①更换柔性银浆配方（增加弹性PU树脂比例，弯折耐久性应标称R=3mm×100万次）；②将刮板压力上调，降低单次印刷墨层厚度至目标范围（干膜8~15μm）；③固化工艺改为阶梯升温（100℃ pre-cure 5min → 130℃ cure 20min），减小固化过程热应力。

最佳实践：SBR传感器批量生产前，须进行完整的预生产验证（PPAP），包括首件检验（FAI）：①外观检验（10倍放大镜）→ ②方阻测试 → ③套印精度测量 → ④附着力测试 → ⑤弯折50次后方阻复测 → ⑥触发压力测试（模拟座椅实际载荷）。全部通过后方可批量生产。

六、SBR传感器丝印质量检验体系

检验项目

检验标准/要求

检验方法

外观

无断线、短路、缺墨、异物、气泡，线宽偏差≤±10%

目视（10倍放大镜） + 光学显微镜

方阻值

导线区≤30mΩ/□，触点区≤15mΩ/□，批次CV值≤8%

四探针方阻测试仪（全幅面扫描）

套印精度

各道套印偏差≤±0.05mm（高精度型≤±0.03mm）

万能工具显微镜（测量十字对位标记）

附着力

≥4B级（ASTM D3359划格法，3M 610胶带测试）

划格刀 + 3M 610胶带撕拉

接通电阻

接通（100N载荷）：≤200Ω；断路：≥10kΩ

LCR测试仪 + 标准加压治具

耐湿热

85℃/85%RH 500h后方阻变化≤30%，附着力≥4B

恒温恒湿箱 + 测试后检验

耐弯折

R=5mm弯折≥100万次，方阻变化≤20%，无断裂

往复弯折测试机

高低温

-40℃~+85℃各2h循环5次，外观及方阻无异常

高低温测试箱

七、为什么选择横川崎

在SBR汽车柔性传感器这一高技术壁垒市场中，设备精度、稳定性和售后技术支持能力是客户选型的核心考量。横川崎凭借十年丝印设备研发制造积累，在以下方面得到同类传感器制造商的高度认可：

精度领先：±0.025~±0.05mm套印精度，配合全台面真空吸附和激光/CCD定位，稳定满足SBR传感器对上下电极套印精度的严苛要求

进口核心部件：日本安川伺服电机驱动刮板系统，压力精度±0.01MPa；德国SICK微米级电眼（卷对卷型号），保证长时间批量生产稳定如初

完整技术支持：从银浆选型建议、网版制作规范到印刷工艺参数调试，横川崎提供一站式工艺支持，让客户设备到位后快速投产，缩短产品调试周期

柔性定制能力：可按客户SBR传感器产品尺寸（幅宽300~800mm）、最小线宽（最小0.2mm）、套印层数（最多8色）等定制专属生产方案

行业经验丰富：横川崎设备已服务于国内多家薄膜开关及柔性传感器制造商，积累了大量PET/PI柔性基材高精度丝印量产经验，是值得信赖的长期合作伙伴
