工程师必备：从状态切换、参数配置到实时数据传输，一篇搞定CANopen通信难题！！！

CANopen协议在工业自动化中无处不在，但复杂的对象字典、多样的报文类型常让开发者头疼。本文将NMT网络管理、SDO服务数据、PDO过程数据、心跳机制及COB-ID速查表一网打尽，助你快速掌握CANopen精髓。

一、NMT（网络管理）

NMT负责设备的状态切换、上线管理与心跳监控。

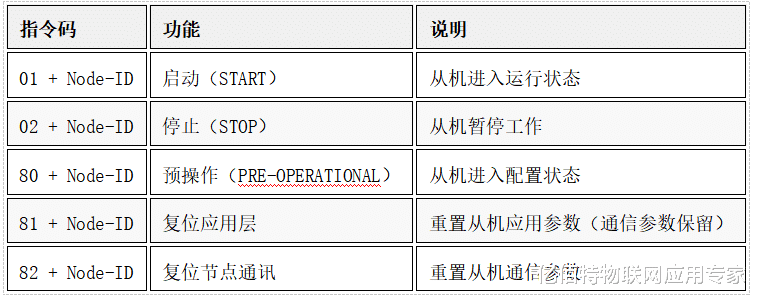

1.1 从机状态切换指令

NMT主站通过特定指令控制从机的运行状态，指令格式：功能码 + 节点ID

1.2 节点上线与心跳报文

节点上线：从机启动后，主动发送 700h + Node-ID 报文（数据段为1字节00），告知主站“已就绪”。

心跳报文：从机周期性发送 700h + Node-ID 报文，数据段1字节标识当前状态：

04：停止状态

05：运行状态

7F：预操作状态

主站通过 73F 报文（无节点ID）广播自身在线状态。

二、SDO（服务数据对象）

SDO用于非实时的参数读写（如对象字典配置），采用 “请求-响应” 模式，报文格式固定。

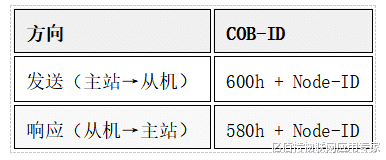

2.1 SDO报文ID规则

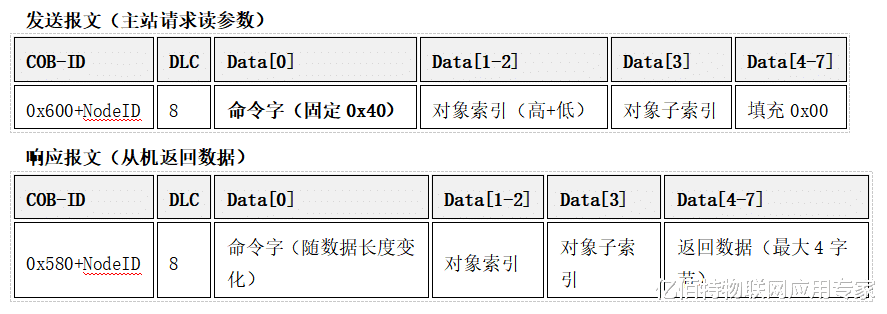

2.2 SDO读报文格式

响应命令字规则：

1字节数据：0x4F

2字节数据：0x4B

3字节数据：0x47

4字节数据：0x43

读取失败：0x80

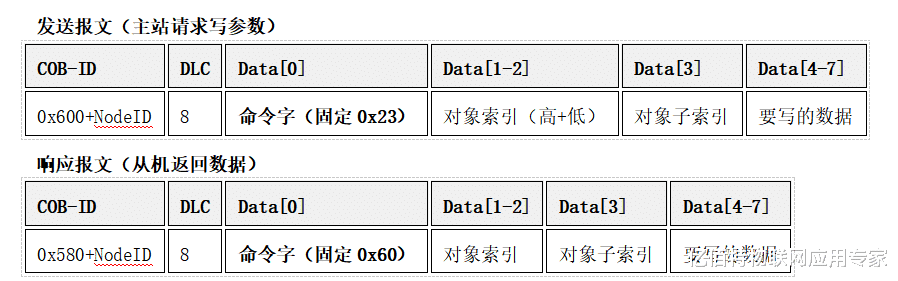

2.3 SDO写报文格式

三、PDO（过程数据对象）

PDO是CANopen的实时数据传输载体，分为发送PDO（TPDO，从机→主站）和接收PDO（RPDO，主站→从机），最多支持4组PDO通道。

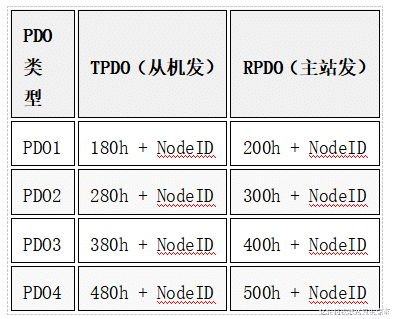

3.1 PDO报文ID规则

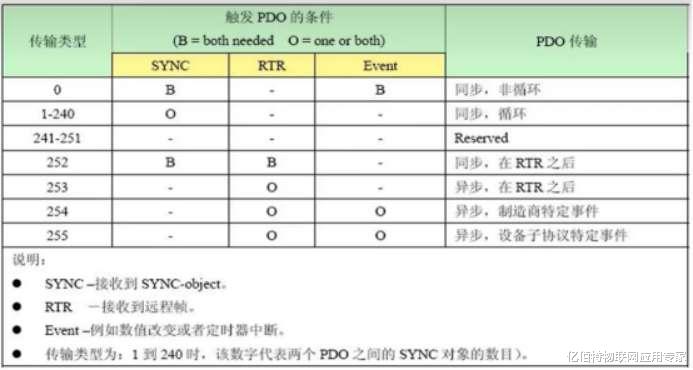

3.2 PDO传输触发条件

PDO的传输时机由传输类型决定，核心触发条件包括同步（SYNC）、远程帧（RTR）、事件（如数据变化）：

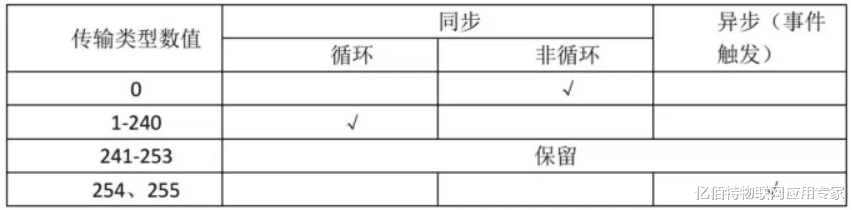

3.3 PDO的传输类型

PDO的传输类型位于通信参数（RPDO：1400h~1403h，TPDO：1800h~1803h）的子索引02上。

传输触发类型如下：

(1) TPDO传输类型为0：映射数据改变且接收到一个同步帧时，发送该TPDO。

(2) TPDO传输类型为1~240：接收到相应个数的同步帧时，发送该TPDO。

(3) TPDO传输类型为254或255：映射数据改变或事件计时器到达时发送该TPDO。

(4) RPDO传输类型为0~240：接收到一个同步帧时，将该RPDO最新数据更新到应用。

(5) RPDO传输类型为254或255：将接收到的数据直接更新到应用。

四、对象字典（OD）

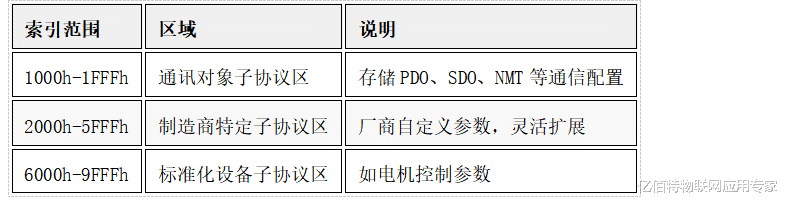

对象字典是所有可配置参数的仓库，通过 16位索引 + 8位子索引 标识，分为4大区域：

五、CANopen通信流程示例

设备上线：从机发700+NodeID（00），主站确认；

状态配置：主站发NMT指令（如80+NodeID），从机进入预操作状态；

参数配置：主站通过SDO（600+NodeID）读写从机对象字典，配置PDO映射、传输周期等；

启动运行：主站发01+NodeID，从机进入运行状态；

实时通信：主站发SYNC（080）触发PDO，从机通过TPDO传数据，主站通过RPDO发控制指令；

故障监控：从机故障时发紧急报文（080+NodeID），主站通过心跳报文监控设备状态。

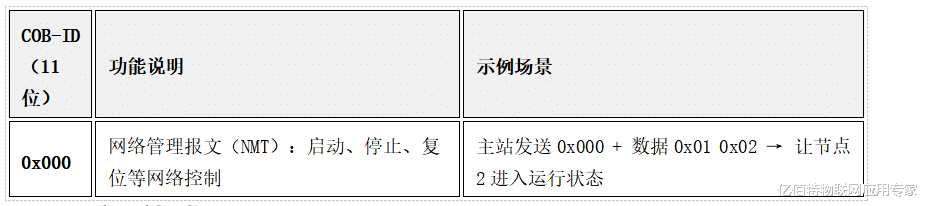

六、不同COB-ID的功能速查6.1 网络管理类（NMT）

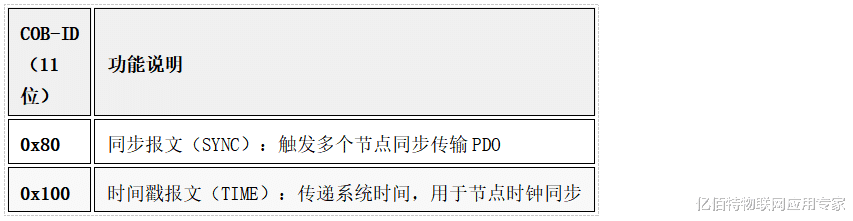

6.2 同步/时间类

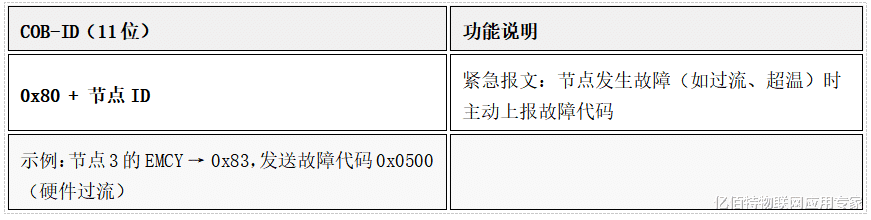

6.3 紧急报文（EMCY）

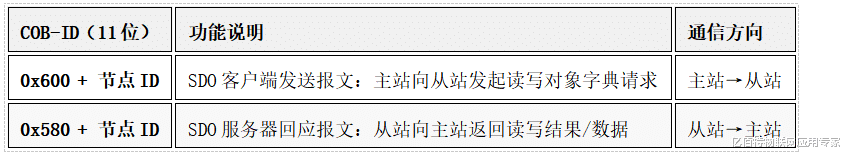

6.4 服务数据对象（SDO）

示例：主站读节点2 → 主站发0x602，从站回0x582

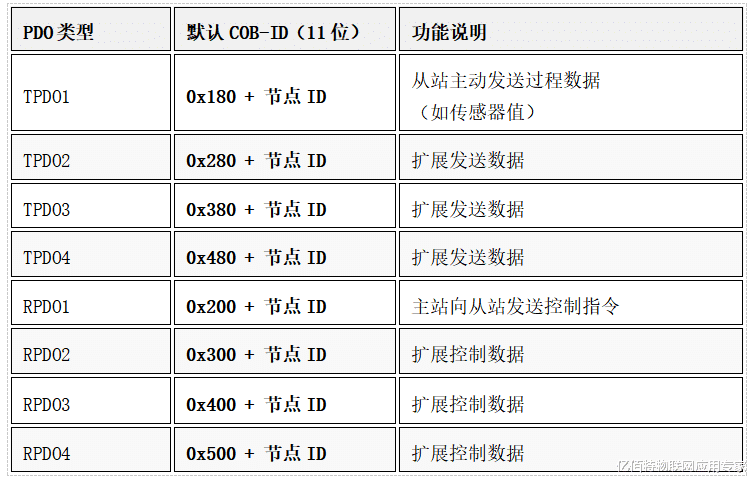

6.5 过程数据对象（PDO）

每个节点最多支持4个TPDO和4个RPDO，默认COB-ID如下：

示例：节点4的TPDO1 → 0x184；主站发往节点4的RPDO1 → 0x2046.6 心跳报文

CANopen标准中，从站的心跳报文 COB-ID固定为 0x700 + 节点ID（11位标准帧）。

例：节点ID=2的从站，心跳报文COB-ID为 0x700 + 0x02 = 0x702。

✅ 总结

CANopen协议通过清晰的报文分类（NMT、SDO、PDO、EMCY等）和灵活的对象字典机制，成为工业通信的事实标准。掌握NMT状态机、SDO配置流程、PDO触发模式以及各类COB-ID的用途，就能轻松应对大多数CANopen设备开发与调试任务。

🔍 小贴士： 调试时可借助CAN分析仪抓包，对照本文速查表快速定位问题。

注： 文中图片为示意图，实际使用时请参考具体设备手册。
