随着国六排放标准全面实施与新能源重卡渗透率快速提升，发动机热管理系统正从传统机械风扇向电子风扇加速演进。商用车电子风扇作为散热核心执行部件，需在24V系统下驱动500W以上电机，并承受启动、堵转等严苛工况。微硕WINSOK推出的N沟道高性能MOSFET WSF40N15凭借150V高耐压与40A大电流能力，成为商用车电子风扇驱动器的理想功率器件。

市场趋势驱动产品需求

2025年中国商用车电子风扇市场规模预计突破60亿元，装配率超70%，核心驱动力：

1、排放标准升级：国六b要求发动机热管理精度控制在±2℃以内，机械风扇响应滞后，电子风扇可无级调速，节油率达3-5%。

2、电气化转型：新能源重卡取消发动机皮带驱动，电子风扇成为电池、电机、电控冷却的唯一动力源，单车配置量从1个增至3-5个。

3、电压环境恶化：24V商用车系统在发电机抛载时瞬态电压可达120V，48V轻混系统已启动试点，驱动器件耐压需150V以上裕量。

电子风扇技术发展现状：

1、功率密度激增：风扇电机从300W提升至800W，额定电流25-35A，堵转电流超80A，对MOSFET电流能力提出更高要求。

3、集成化设计：风扇控制器从独立ECU集成至动力域控制器，PCB面积压缩50%，要求功率器件小型化高散热。

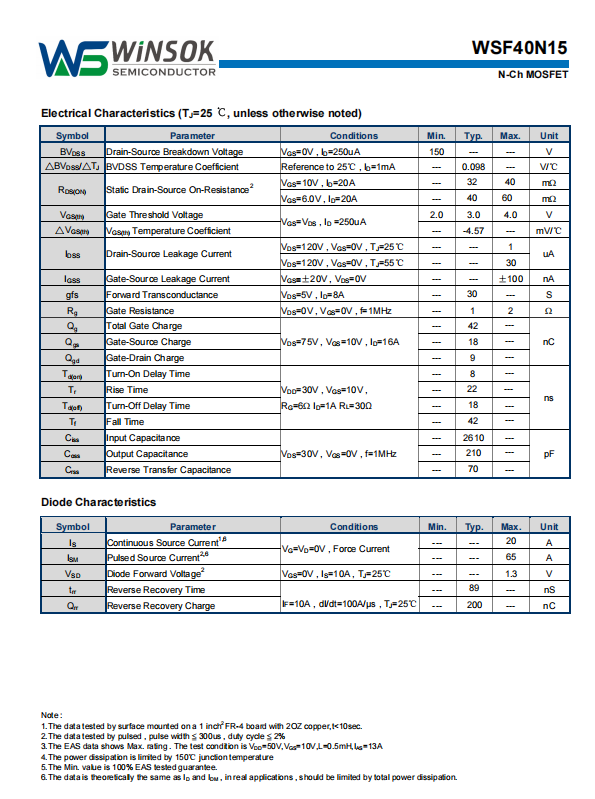

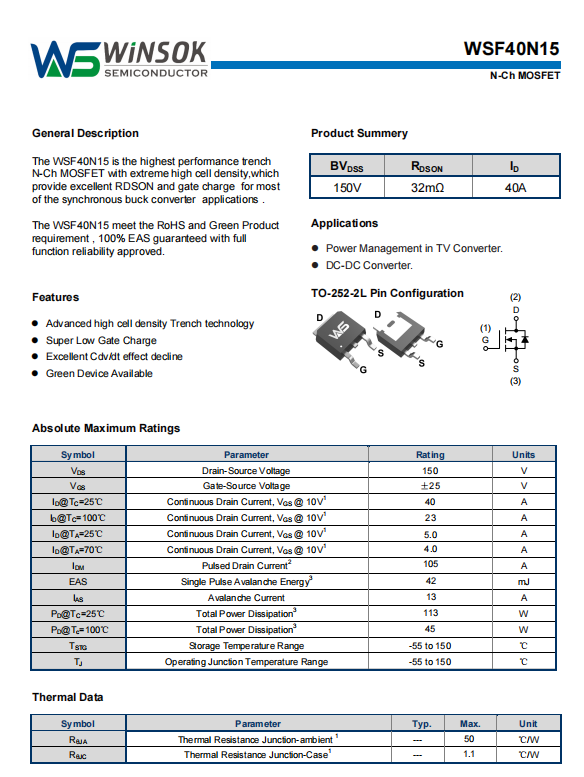

二、WSF40N15关键特性

高耐压设计‌：150V BVDSS电压可承受120V持续浪涌，无需TVS管，简化电路设计。

强载流能力‌：连续导通电流40A（Tc=25℃），脉冲电流105A，可驱动800W风扇电机，堵转时持续工作3秒不损坏。

低导通损耗‌：32mΩ RDS(ON)（VGS=10V时），在30A工作电流下导通损耗仅28.8W，配合TO-252-2L封装RθJC=1.1℃/W，结温可控。

快速开关性能‌：总栅极电荷Qg仅42nC，开关时间td(on)=8ns、td(off)=101ns，支持50kHz高频PWM，风扇调速响应时间＜50ms。

卓越雪崩鲁棒性‌：单脉冲雪崩能量42mJ，可吸收风扇堵转时0.5mH感性负载能量，避免器件失效。

三、WSF40N15在电子风扇中的应用优势

1、‌高效三相驱动‌

六颗WSF40N15构成三相逆变桥，驱动800W无刷直流电机。32mΩ低阻值使六管总损耗＜45W，系统效率达94%，较传统IGBT方案提升5个百分点，散热器体积缩小30%。

2、‌快速堵转保护‌

105A脉冲电流能力配合电流采样电阻，在风扇堵转时50μs内检测到过流，驱动IC在200ns内关断MOSFET，触发retry机制3次后锁定，防止电机烧毁，满足ASIL-B诊断覆盖率要求。

3、‌热管理优化‌

TO-252-2L封装热阻RθJC仅1.1℃/W，建议采用2盎司铝基板，在漏极焊盘铺设15mm×15mm铜皮并打8个0.3mm过孔，结到环境热阻RθJA可优化至35℃/W，在85℃机舱内可连续输出30A。

四、应用案例分析

‌输入防反接设计‌：利用150V耐压能力，在电池输入级串联MOSFET作负载开关，替代传统二极管，降低反接保护损耗2W，提升系统效率。

‌EMC抑制‌：在栅极串联3.3Ω电阻并并联100pF电容，配合RC吸收网络，使辐射骚扰在150kHz-30MHz频段满足CISPR 25 Class 5限值，余量超6dB。

五、结论

WSF40N15凭借其150V高耐压、40A大电流承载能力及32mΩ低导通电阻，在商用车电子风扇领域展现出显著技术优势。通过高效三相驱动、快速堵转保护与紧凑型散热设计，该器件为热管理系统提供了高性能、高安全的功率解决方案。随着商用车智能化与电动化深化，WSF40N15有望在电子水泵、电子油泵等更多执行器中批量应用，推动商用车电子电气架构持续升级。
