01什么是差分晶振？

首先，我们需要理解“差分信号”的概念。

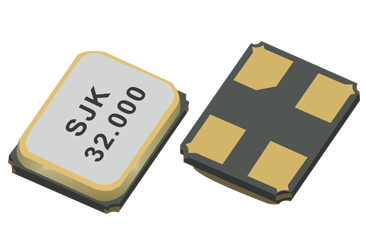

普通晶振（单端）：像一个人大声喊话，容易受环境噪音干扰。

差分晶振：像两个人一唱一和，一个说“正词”，一个同步说“反词”。接收端只关心两者的差异。

这样，外界的噪音会同时干扰这两路信号，但由于接收端只识别差异，噪音就被自然抵消了。

核心好处：

抗干扰极强，信号更稳。

自身噪音小，不干扰别人。

因此，它专用于对时序要求苛刻的高速通信设备（如网络、服务器），是保证信号精准的关键。

02差分晶振的核心作用

差分晶振的核心作用是提供一个高质量、高稳定、低噪声的时钟基准，特别适用于对时序和信号完整性要求极高的场合。其具体作用可以分解为以下几点：

1. 卓越的抗干扰能力这是差分信号最核心的优势。外部的电磁干扰、电源噪声等（称为“共模噪声”）会几乎同时、同幅度地耦合到差分信号的两根线上。在接收端，由于接收器只计算两个信号之间的差值，这些共模噪声就会被有效地抵消掉。 作用： 确保在复杂电磁环境或长距离传输中，时钟信号依然纯净、准确，极大降低了系统因时钟抖动而出错的概率。

2. 更低的电磁辐射单端信号在高速切换时，电流回路面积较大，会产生较强的电磁干扰。而差分信号的两根线电流方向相反，它们产生的磁场会相互抵消，从而显著降低了整体的电磁辐射。 作用： 帮助设备更容易通过EMC（电磁兼容性）认证，减少对系统内其他部件的干扰，提高系统稳定性。

3. 更低的时钟抖动抖动是时钟边沿偏离其理想位置的时间误差。对于高速数字系统（尤其是高速SerDes接口），过大的抖动会严重压缩时序裕量，导致误码率上升。差分信号由于其对称性和抗干扰性，能够产生比单端信号抖动更低的时钟。 作用： 为高速数据传输（如PCIe、SATA、万兆以太网等）提供精确的时序参考，是保证这些接口性能的关键。

4. 适合长距离传输在板级设计中，当时钟信号需要从板卡一端传输到另一端时，单端信号容易衰减和失真。差分信号由于其抗干扰特性，能够支持更长的传输距离而保持信号质量。 作用： 在大型或复杂的PCB板上，可以更可靠地将时钟分配到各个需要它的芯片。

03差分晶振的常见输出类型

差分晶振有多种输出逻辑标准，最常见的有两种： LVDS：低电压差分信号。特点是电压摆幅低、功耗低、速度极快。是目前应用最广泛的差分输出类型。

PECL / LVPECL：正发射极耦合逻辑 / 低电压正发射极耦合逻辑。速度也很快，但功耗通常比LVDS高，需要外部偏置和终端匹配电路。 选

择哪种类型需要根据目标芯片（如FPGA、CPU、PHY芯片）支持的输入类型和系统的功耗、性能要求来决定。

04典型应用场景

差分晶振主要用于对时序要求极其苛刻的高性能电子设备中： 通信设备：路由器、交换机、基站、光传输设备。 数据中心：服务器、存储设备。 高端计算：工作站、服务器主板。 测试与测量仪器：高速示波器、频谱分析仪。 FPGA/ASIC设计：为高速串行收发器提供参考时钟。

05差分晶振与普通晶振的区别：

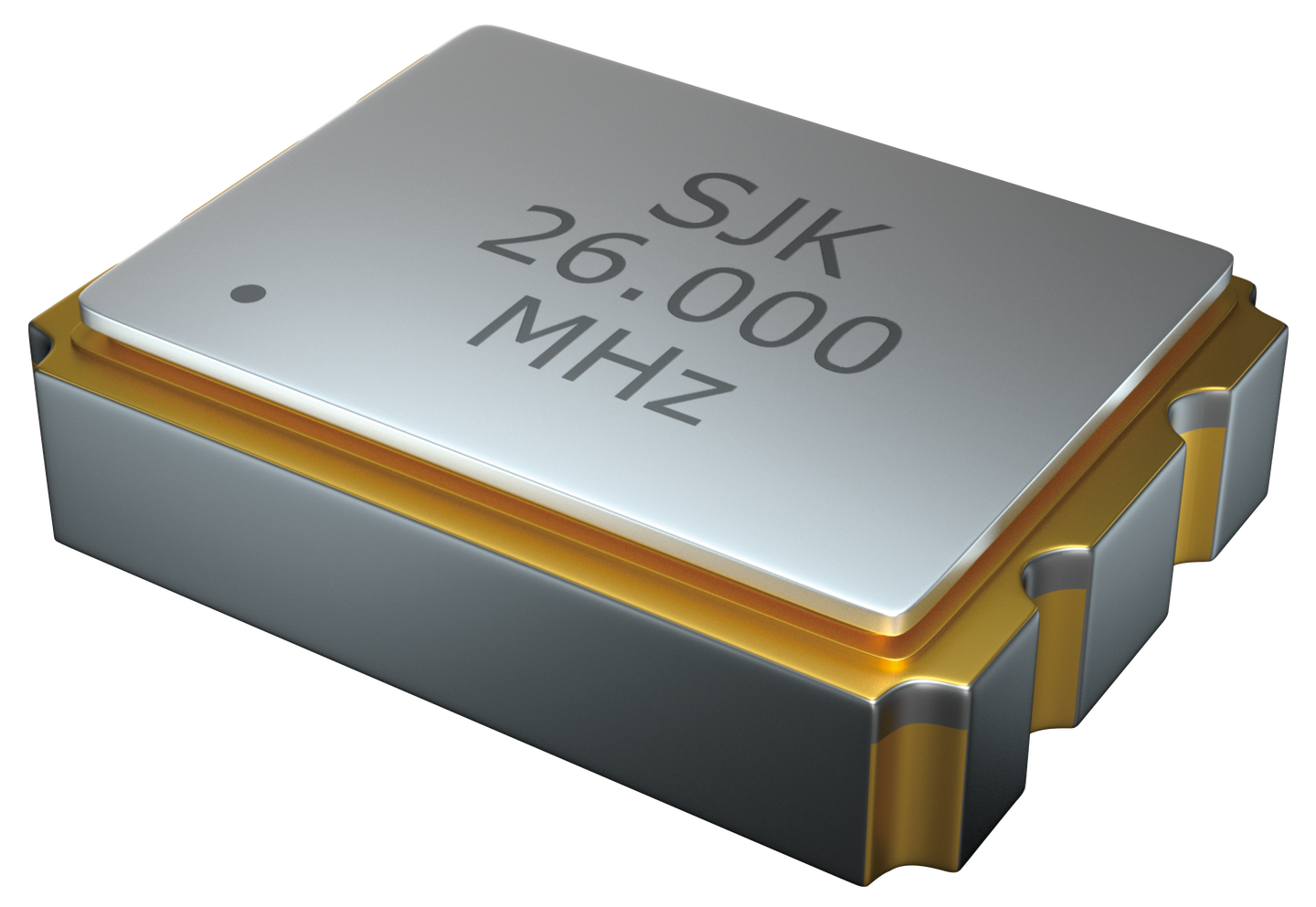

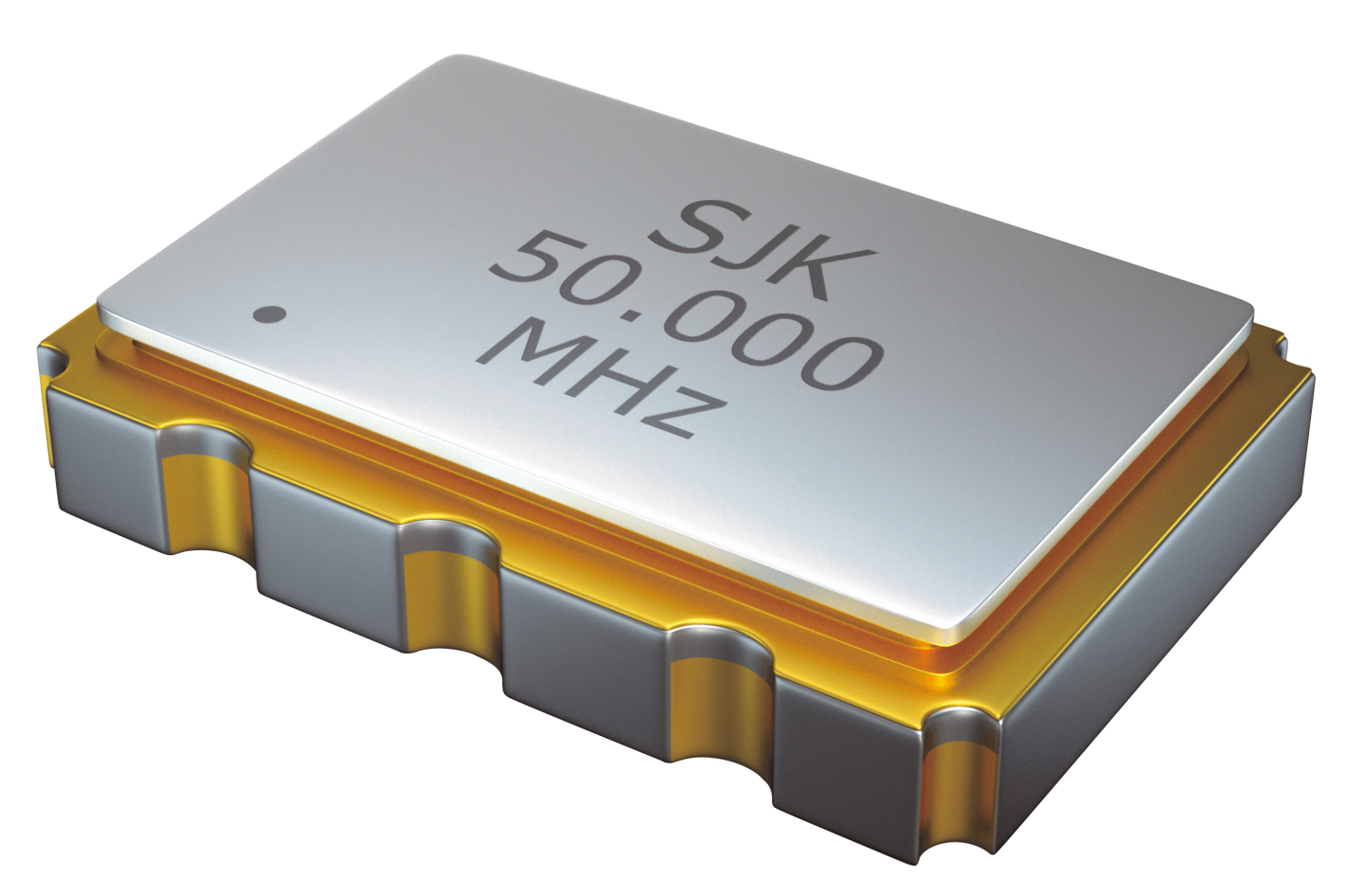

1、首先是管脚封装不同，普通晶振是4脚、差分晶振是6脚。

2、其次是输出信号不同，普通是单端输出，差分则是差分输出。

3、应用场合不同，普通用于低速（100MHz以下），差分用于高速（100MHz以上）。

4、抗干扰能力也不同，差分晶振的信号抗干扰能力明显要优于普通晶振。
