一、方案建设核心价值

电极法水质自动监测站以小型化集成设计为核心，整合电化学传感、自动控制与无线传输技术，实现饮用水全流程实时监测。该方案可替代传统站房式监测设备，大幅压缩占地与建设成本，缩短项目落地周期，同时支持移动布点，快速搭建区域网格化监测体系，为自来水厂、供水管网、二次供水、农村饮用水等场景提供稳定数据支撑。

二、核心监测技术与参数

监测单元采用成熟电极法与光学辅助检测技术，核心参数指标如下：

pH 传感器：电极法测量，量程 0~14pH，分辨率 0.01pH，误差 ±0.1pH

ORP 传感器：电极法测量，量程 - 2000mV~2000mV，分辨率 0.1mV，误差 ±20mV

电导率传感器：电极法测量，基础量程 0~2000μS/cm，可定制拓展，分辨率 1μS/cm，误差 ±1.5% FS

余氯传感器：恒压法结合电极检测，量程 0~20mg/L，分辨率 0.01mg/L，误差 ±5% 或 ±0.05mg/L

浊度传感器：90° 散射光原理，量程 0~20NTU，可定制拓展，分辨率 0.01NTU，误差 ±2% 或 ±0.02NTU

水温传感器：NTC 热敏测量，量程 0~60℃，分辨率 0.01℃，误差 ±0.5℃

三、设备整体性能指标

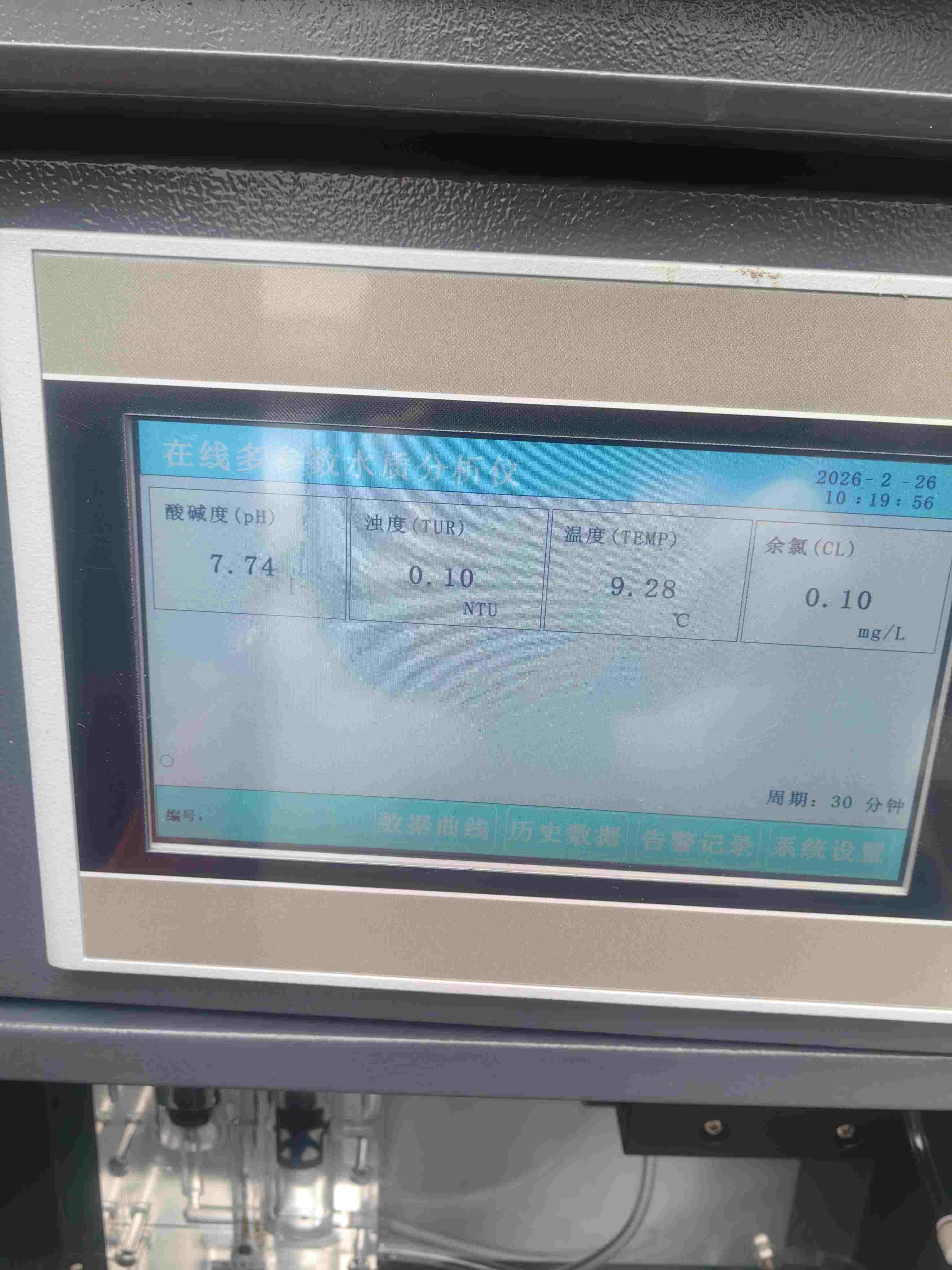

设备适配 85~305VAC 宽幅市电供电，工作温度 0~60℃（水体不结冰），工作湿度≤95% RH 无冷凝。进水流量可调范围 100~1000mL/min，固定 400mL/min 可保障余氯检测精度。设备搭载 7 英寸触控屏，配置 3 路继电器输出，采用 RS485 Modbus 标准数据接口，支持本地存储、U 盘导出，可通过 WEB 平台与小程序远程查看数据、曲线及告警信息。设备机箱尺寸 500×420×240mm，整机重量约 15kg。

四、实际项目应用

某城镇供水网格化监测项目将该监测站部署于供水管网末梢与二次供水泵房，单台设备覆盖周边 500 米供水区域，30 秒存储一组数据。项目运行期间，设备及时捕捉管网浊度、余氯波动，预警 3 次管网轻微污染风险，运维人员快速处置，保障末梢用水安全。

五、建设与运维要点

建设阶段需完成现场勘查，规范安装传感器与管路，避免气泡与流速干扰。部署后按国标完成校准标定，合理设置告警阈值。日常运维需定期清洁探头、检查密封与供电，防止结垢与渗漏影响数据准确性。长期监测数据可用于水质趋势研判，助力制水工艺优化与管网运维决策。
