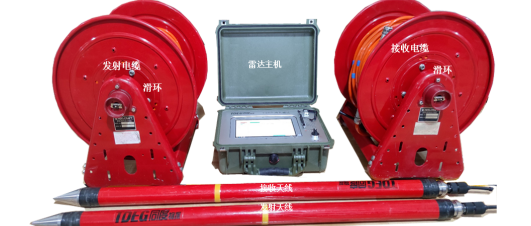

在山西煤矿采空区探测中常常使用跨孔地震CT的方法，但是由于孔中蓄不上水而导致地震CT无法得到好的资料。同度物探研发的双通道跨孔雷达CT设备，不需要蓄水，为采空区探测提供了有效的方法。
双通道技术突破：适配山西探测需求
针对传统技术不足，我们的设备通过多维度创新适配山西场景：
双信号同步记录消误差
同时记录发射与接收信号，用走时差算波速 CT、幅值比算衰减 CT；
优化频率兼顾需求
选定雷达主频40MHz ，接收与发射点距0.5m，分辨率高，可靠性好，图像直观，便于在工程与矿产资源的勘探与开发中应用；
完善采集方案减少异常
程控的采集方式，自动成像，同时完成电磁波速CT、衰减CT和波阻抗测井。综合对采空区、松动区、裂隙带位置和含水性进行了解释。

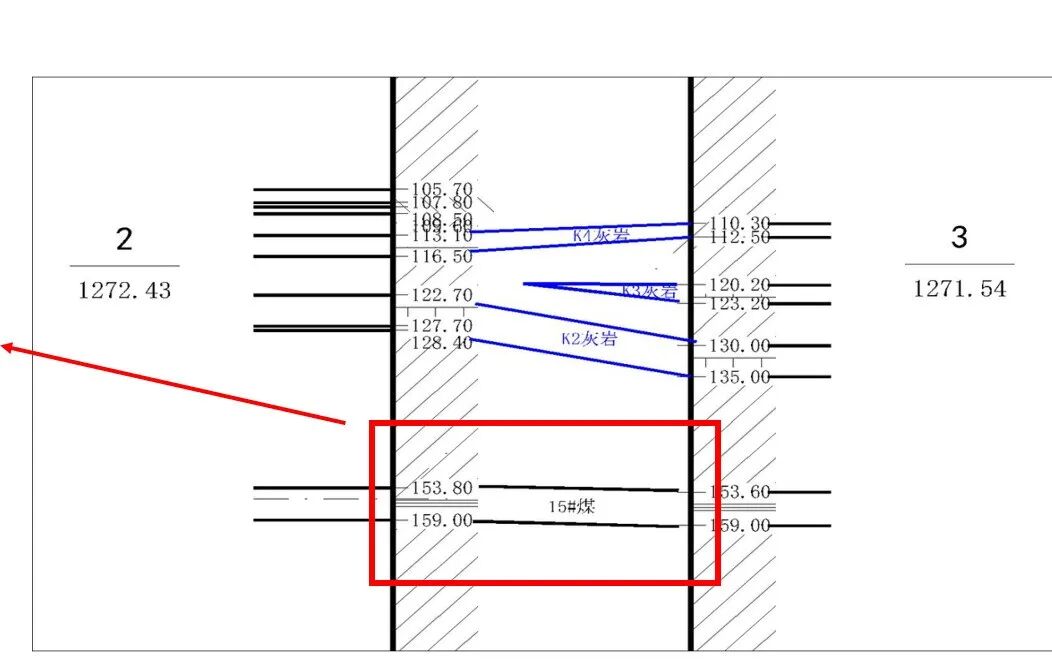

钻孔地质资料
双通道跨孔雷达采空区探测结果
✔ 双通道跨孔雷达结果

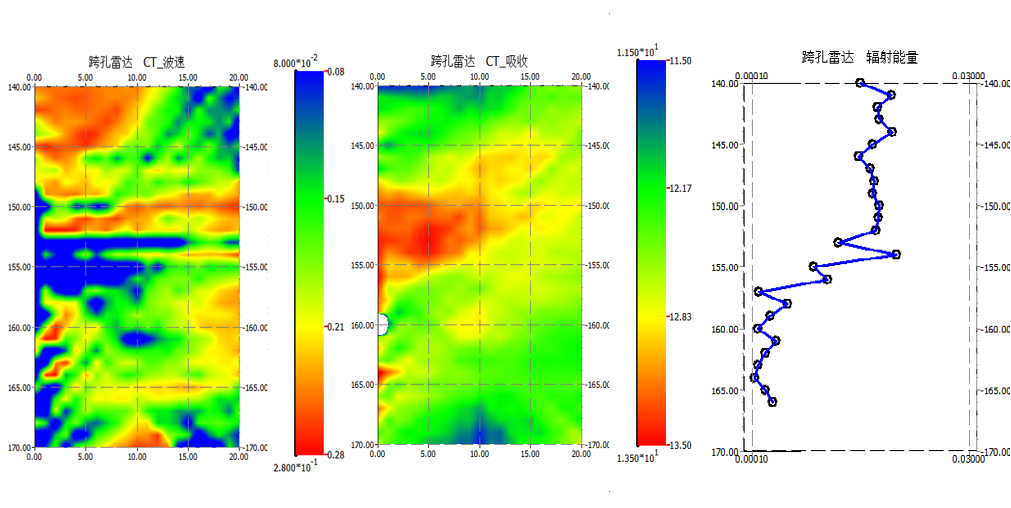

以下是跨孔雷达、波速成像、衰减成像和功率测井曲线
波速CT 是以岩体的电磁波速的大小来判定岩体的性质与状态。干燥致密岩体的波速在0.10-0.2m/ns之间；含水岩体的波速低于0.1m/ns；干燥裂隙岩体波速高于0.2m/ns。含水采空区为低波速特征，不含水为高速特征。本工程对象中的采空区和松动区均含水，低速特征明显。
1）采空区：发育在靠近2，埋深155-157m，水平范围0-10m。波速为0.08m/ns，饱水状态；
2）松动层：埋深153-154，水平范围0-15m，饱水。
3）裂隙发育区：在153m以上，波速大于0.2m/ns的区域，为裂隙发育区。衰减CT图像中范围更加清楚。

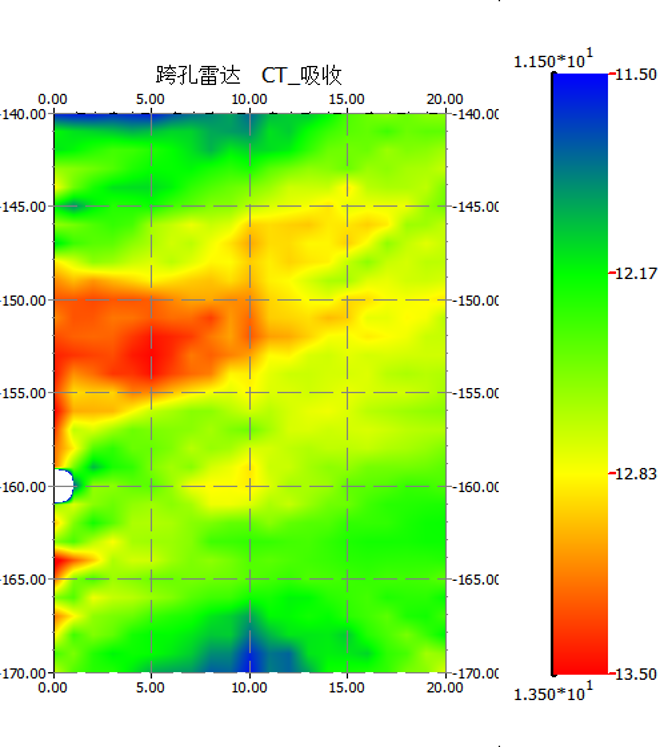

✔衰减CT结果及解释
衰减CT是以岩土介质对电磁波衰减量的大小来判定岩体与结构的特征。干燥裂隙岩体导电性差，衰减小，趋肤深度大与20m；含水岩体导电性好，衰减大，趋肤深度小于10m；
从衰减CT判断，裂隙发育区发育在靠近2，在采空区、松动区上部，埋深150-153m；水平展布在2-10m；电磁波衰减CT剖面中红色区，趋肤深度大于12m，衰减小，干燥岩体特征，裂隙发育，无水。

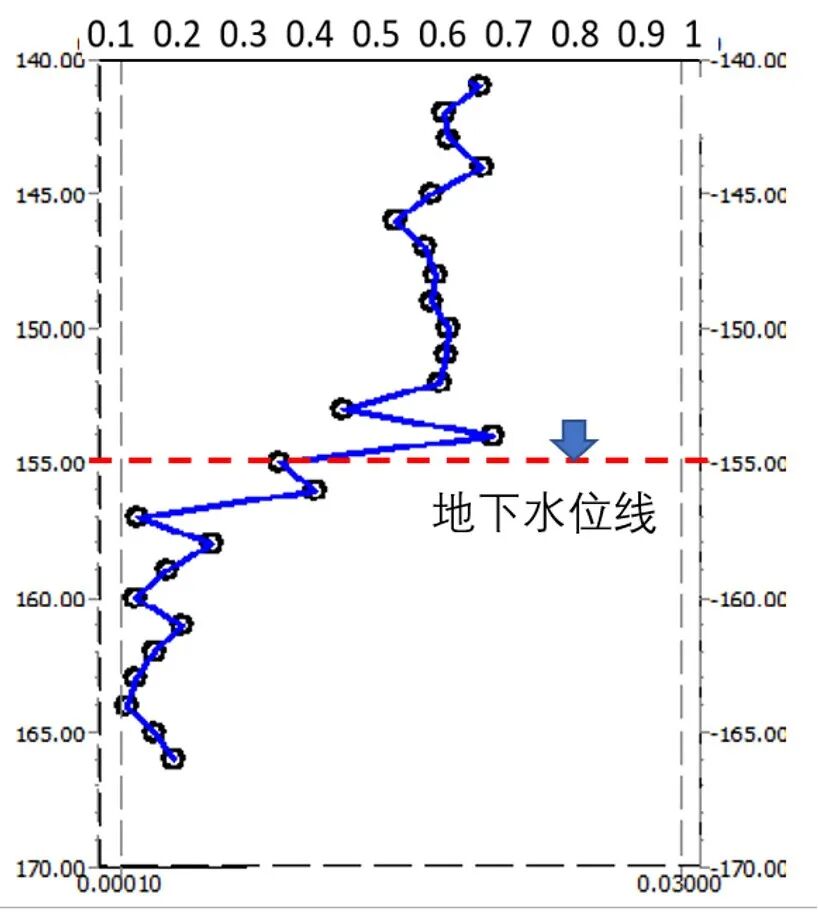

✔波阻抗测井曲线
波阻抗曲线图的纵坐标为深度，横坐标为比值。曲线显示，在2，以下岩体饱水，以上为干燥岩体，采空区饱水。
结论
双通道跨孔雷达CT设备解决了传统技术痛点，为山西煤矿采空区、岩溶勘查提供可靠手段，将持续支撑区域安全施工与资源合理开发。
