践行者初中物理光学典题详解

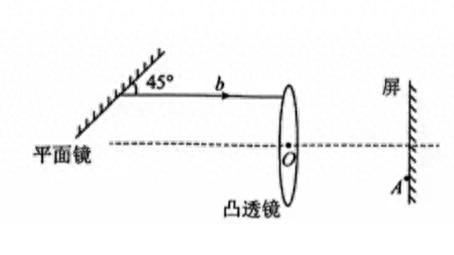

15.如图，光线a射到平面镜上，其反射光线b平行凸透镜的主光轴，b经凸透镜折射后，射到屏上的A点。画出光线a及光线b经凸透镜折射后的光线，并标出凸透镜右侧的焦点F。

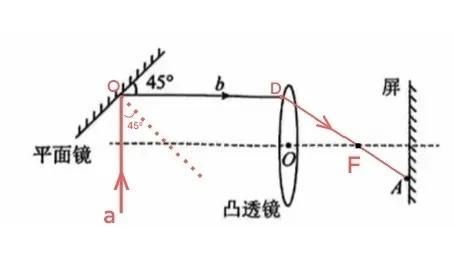

解析:第一步:作平面镜的法线oc，垂足为反射光线与平面镜的交点o，注意法线用虚线表示；

第二步:根据反射角等于入射角，画出对应的入射光线oa；

由题意可知反射角∠boc=45⁰，则入射角∠aoc=45⁰，

或者以法线oc为对称轴，作入射光线oa；

第三步:设反射光线ob与凸透镜交于D点，连接DA，则DA与凸透镜主光轴的交点为凸透镜右侧的焦点F。
