屏蔽层这个话题，工业布线里经常被说起，但真正理解屏蔽层怎么工作、能抑制多少干扰、在什么条件下发挥作用的工程师，比想象中少。很多项目选了带屏蔽的线缆，装上去之后发现干扰问题没改善，要么觉得屏蔽没用，要么怀疑线材质量有问题，其实很多时候是屏蔽层的使用方式出了问题，而不是屏蔽本身没效果。

一、屏蔽层的工作原理，电场屏蔽和磁场屏蔽是两回事

屏蔽层对不同类型干扰的抑制机制不完全一样，这个细节被很多人忽略了。金属屏蔽层对电场干扰的屏蔽效果很好，外部电场感应到的电荷在屏蔽层表面重新分布，屏蔽层内部的电场被大幅抵消。对磁场干扰的屏蔽，铝箔这类薄金属层效果有限，主要靠编织网屏蔽层的涡流效应来抑制，编织网导体截面积越大，涡流效应越强，抑制低频磁场干扰的能力越好。工业现场的变频器主要产生的是高频电磁辐射，屏蔽层效果比较明显；大功率电机和变压器的低频磁场，屏蔽层能起的作用相对有限，这时候走线间距才是更重要的控制手段。

二、屏蔽结构，铝箔和编织网的组合逻辑

工业以太网线缆常见的屏蔽结构有几种，铝箔屏蔽FTP、编织网屏蔽，以及铝箔加编织网的双层结构。铝箔屏蔽覆盖率接近100%，对高频干扰的屏蔽效果好，成本低，缺点是机械强度差，反复弯折之后铝箔容易出现细小裂纹，屏蔽连续性被破坏，动态走线场合不适合单独用铝箔。编织网柔韧性好，耐弯折，对低频干扰的屏蔽效果更好，但覆盖率通常只有85到95%，存在编织间隙，对高频干扰的屏蔽效果稍弱。铝箔加编织网的双层结构兼顾两者优点，高频低频都能覆盖，屏蔽效果也更全面，工业现场干扰强度较高的场合，双层屏蔽是更稳妥的选择。SFTP结构在双层外屏蔽基础上还对每个线对单独做了铝箔屏蔽，线对间串扰控制更好，在高速以太网或者干扰特别密集的环境里效果更明显。

三、屏蔽层接地，这才是屏蔽效果能不能发挥出来的关键

屏蔽层的工作原理，是把收集到的干扰电流通过接地泄放掉，如果接地路径不通畅，干扰电流无处去，屏蔽层就变成了一个悬空的金属壳，收集了干扰却放不出去，甚至可能反过来成为干扰的再辐射源。接地连接点的接触电阻要尽量低，接地线不能太细，接地路径要短，这几个条件共同决定了屏蔽层实际的泄放效率。现场施工里随便找个外壳螺丝接上去的做法，接地点的电位可能跟大地存在不小的偏差，效果跟规范接地相比差距相当大。

四、单端接地还是两端接地，得看实际接地系统的状态

屏蔽层接地方式的选择，前面几篇里多次提到，放在以太网线缆这个具体场合再强调一次。两端接地能形成完整的屏蔽回路，对低频干扰的抑制效果更好，但如果两端接地点之间存在电位差，会在屏蔽层上产生地环路电流，这个电流本身成了一个干扰源，把原本想屏蔽的干扰变成了自己制造的新干扰。单端接地避免了地环路，高频屏蔽效果相对好，但低频屏蔽能力打折扣。判断依据是现场各设备接地系统的统一程度，接地系统规范、各接地点电位差极小的情况下，两端接地更有优势；接地系统混乱、不同设备分属不同接地回路的现场，单端接地更稳妥。

五、屏蔽层的实际抑制量，没有统一的数字

屏蔽层能抑制多少干扰，不是一个可以直接给出固定数字的问题，跟干扰频率、屏蔽结构、接地质量、线缆长度都有关系。同样结构的屏蔽线缆，接地规范时屏蔽效果可能达到40到60dB，接地不到位时可能只有10dB甚至更低，差距相当大。这也是为什么经常看到工程师抱怨换了屏蔽线缆但干扰问题没改善，很多情况下根源是接地处理没有配套跟上，而不是屏蔽层本身没效果。选线材和做接地要配套考虑，屏蔽等级越高，对接地质量的要求也越严格。

六、选型和配套，屏蔽效果的整体保障

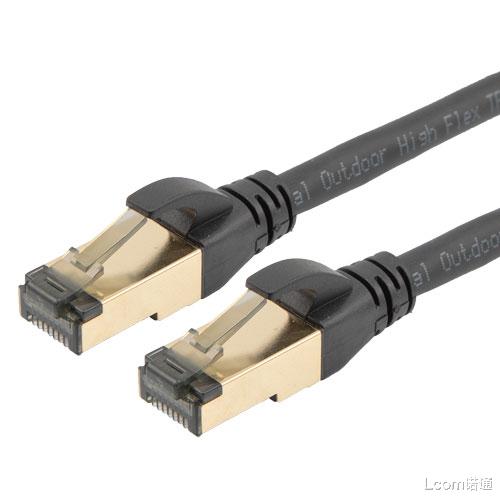

屏蔽层的效果是系统性的，线材、接口、接地三个环节配套才能发挥出来。屏蔽线缆的接口端，屏蔽层需要通过接口外壳可靠连接到设备外壳接地，这个过渡处理不好，信号从接口进入的那一段屏蔽就断了，对干扰的敏感度反而比普通非屏蔽接口更高。带金属外壳的工业级RJ45或者M12接口，屏蔽连续性比塑料外壳接口更有保障。

七、快问快答

Q：换了屏蔽线缆但干扰问题没改善，是线材质量有问题还是其他原因？

A：大概率不是线材质量问题，而是屏蔽层接地没有配套做好。屏蔽层收集到的干扰电流需要通过接地泄放，接地不到位，干扰积累在屏蔽层上反而可能加剧问题。建议先检查屏蔽层的接地连接状态，确认接地路径通畅、接触电阻低，再观察干扰情况有没有改善，大多数情况下规范处理接地之后屏蔽效果会明显体现出来。

Q：非屏蔽超5类线和屏蔽6类线，工业现场应该优先选哪个？

A：干扰强度是判断依据。控制柜内部相对洁净的环境，干扰源少，非屏蔽超5类基本够用，成本更低施工也更方便。靠近变频器、伺服驱动器或者动力线走线密集的区域，屏蔽线缆对干扰的抑制效果更重要，屏蔽6类能同时提供更好的屏蔽和更低的串扰，两方面都有优势。不建议一刀切全部升级，按区域和干扰强度分级选型，把预算集中在真正需要屏蔽的位置。

Q：SFTP和FTP屏蔽线缆，在实际使用中效果差别有多大？

A：差别主要体现在线对间串扰控制上。FTP只有外层总屏蔽，线对之间的串扰靠绞合节距控制，在高速以太网或者多对线并行传输时，线对间干扰可能成为限制因素。SFTP每对线单独屏蔽，线对间隔离更彻底，串扰控制明显更好。干扰特别严重或者需要跑千兆以上速率的场合，SFTP的优势会比较明显。但SFTP施工要求更高，每对线的屏蔽层都需要可靠接地，施工质量不到位，优势反而发挥不出来。

Q：工业以太网线缆的屏蔽层，多久需要检查一次接地状态？

A：没有固定周期，建议结合设备的定期维护节点一起检查。振动环境下，接地连接可能因为螺丝松动接触电阻升高，建议每半年到一年检查一次接地点紧固状态。如果发现通讯稳定性突然变差，而设备和配置没有改变，接地松动是排查的优先方向之一，检查成本很低但排查效率高，比从设备配置和线缆质量开始排查要快得多。
