#BIW# #哪吒S#
后排靠背支撑设计。
哪吒S全车的铝材料用得不多，是个钢结构为主的白车身；

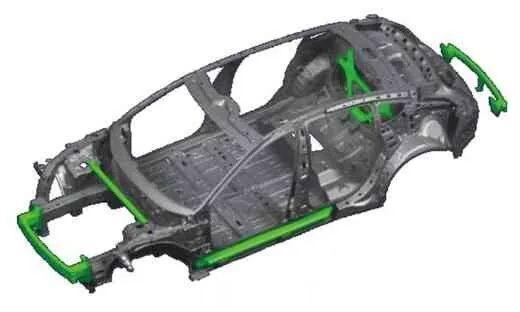

图2绿色部分，主要是门槛梁内型材加强、前后防撞梁以及后排靠背加强结构。

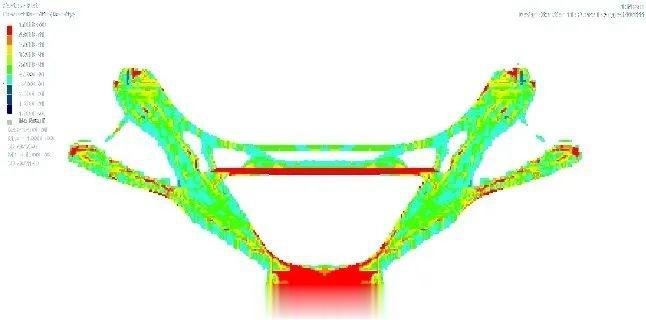

后排靠背加强结构为了兼顾轻量化、NVH、模态和静刚度等需求，以强化C 环传递路径和扭转刚度作为核心设计指标。首先，确认梁可布置的整车空间，寻找到最优的位置。其次，在确定的可安装连续区域内，进行拓扑优化，即通过改变结构的拓扑关系，重新定义材料在零件上的分配。基于变密度法的拓扑优化结果如图3 所示，基本上是V型结构。（所以你看到的基本上所有这个结构都是V型，不差钱的直接封死）
该V 型梁在材料和工艺方面有两种选择，一种是钢板冲压件焊接总成，另一种是铝合金整体压铸。对两种方案进行比较，冲压V 型梁和压铸铝V 型梁对BIP 扭转刚度的提高分别是3 668 Nm/（°）和5 540 Nm/（°），而质量分别为2.73 kg 和1.62 kg，可见，压铸铝V 型梁不仅更有效提高扭转刚度，而且质量更轻。由于V 型梁对扭转刚度的大幅提升，在满足车身扭转刚度设计目标的前提下，可以适当改变其他零件的材料厚度或者形状，实现了总体减重约6 kg。

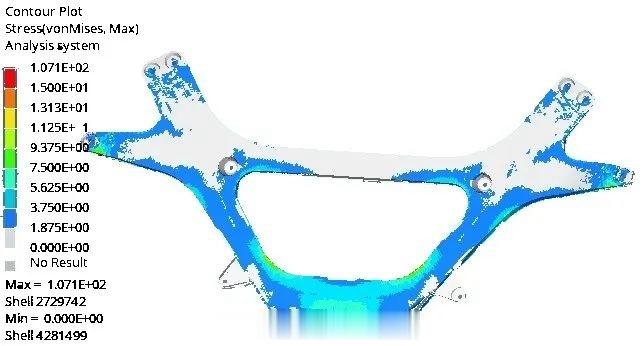

该铝合金V 型梁选用适合高压铸造的AlSi10 MnMg，其屈服强度不低于140 MPa，抗拉强度不低于230 MPa。为确保在车辆服役过程中V 型梁满足强度要求，设计时使用CAE 进行仿真分析，预示最大应力为107 MPa，低于材料的屈服应力，图4
