在新能源汽车、储能电站、便携式电子设备的广泛应用中，锂离子电池已是核心能源载体，但实际使用中容量衰减、充电变慢、热失控等失效问题，始终制约其使用寿命与安全性能。锂电池的失效是结构损伤、电解质降解、热失控等问题共同作用的结果，既和电池材料、设计工艺相关，也与使用习惯密不可分。

本文从通俗易懂的角度拆解锂电池核心失效机理，不仅给出行业通用的基础优化方向，还聚焦新型一步法复合铜箔这一核心材料突破方案，形成“基础优化+核心材料创新”的全维度解决思路，兼顾实用性与专业性，覆盖电池研发、生产、使用全场景。

一、先懂基础：锂电池的工作核心逻辑

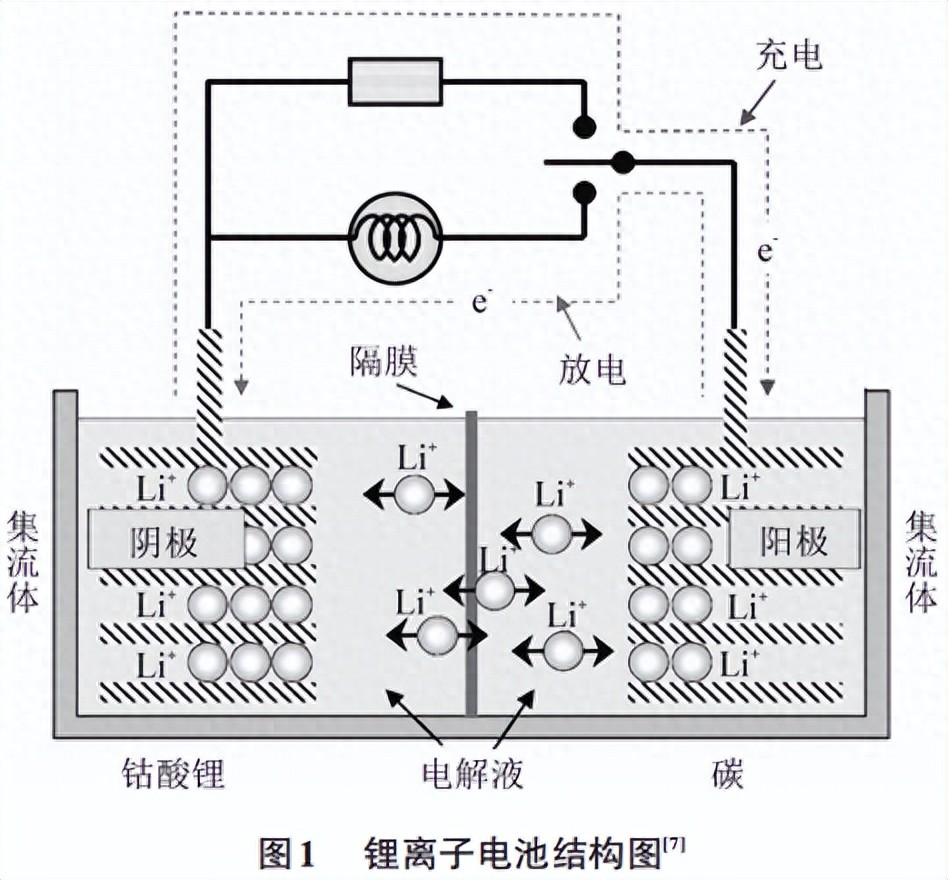

想要明白锂电池为什么会失效，先简单了解它的基本结构和工作原理就够了。锂电池主要由正极、负极、电解质和隔膜四大核心部分组成：

正极/负极：相当于电池的“储能仓库”，正极多为锂离子储存材料，负极常用碳材料，负责吸收和释放锂离子；

电解质：好比“锂离子的通道”，让锂离子能在正负极之间自由移动，同时隔绝电子；

隔膜：相当于“安全护栏”，阻止正负极直接接触短路，却不耽误锂离子通过。

它的工作过程很简单：充电时，锂离子从正极迁移到负极；放电时，锂离子再返回正极，释放能量。电池的寿命，本质上就是锂离子往返迁移是否“顺畅、稳定、安全”的问题。

二、锂电池三大核心失效机理，一看就懂

锂电池的失效主要分性能失效（容量缩水、循环寿命短、充电慢）和安全失效（热失控、短路、胀气），根源集中在三大类，且三者相互关联、互相加速，是所有优化方案的针对性解决目标。

（一）结构损伤：锂电池的“物理内耗”，性能衰减主因

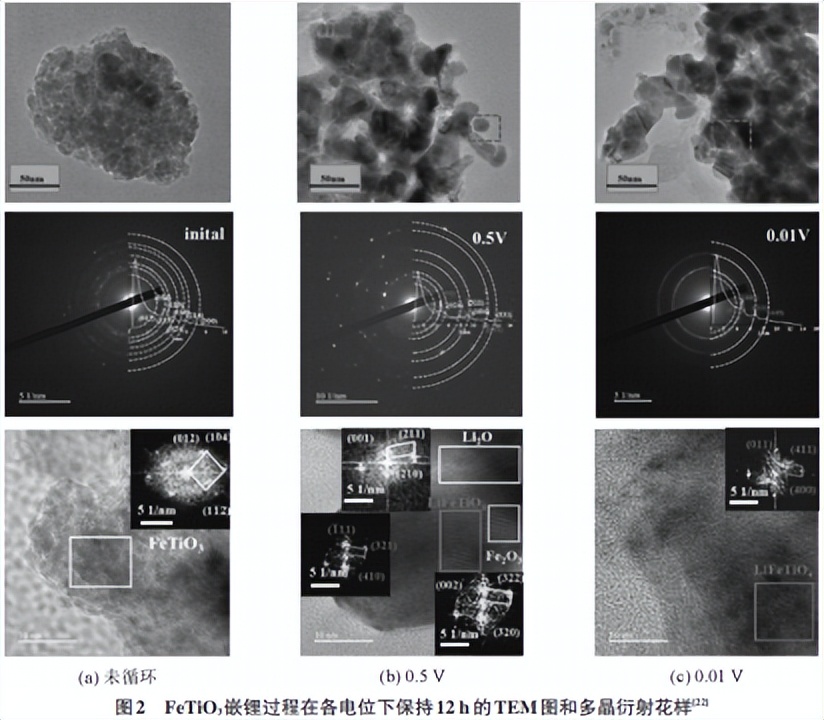

每次充放电，锂离子的嵌入和脱出会让正负极材料发生反复的膨胀-收缩，就像反复拉伸橡皮最终会老化开裂，进而引发一系列问题：

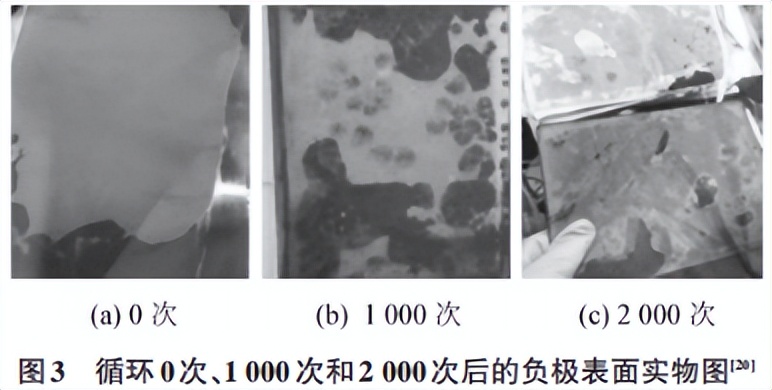

1. 正负极材料微观颗粒破碎，机械强度下降，失去部分储能能力；

2. 电极材料和集流体的结合力变松，出现剥落、掉粉，电池有效反应面积减少，导电性能骤降；

3. 电极孔隙率发生变化，堵塞锂离子迁移通道，进一步加剧容量衰减。

（二）电解质降解：锂离子的“通道堵塞”，充电变慢核心原因

电解质是锂离子迁移的“必经之路”，长期循环会逐渐“变质”，直接影响离子传导效率：

1. 电解质分解产生气体、固体沉淀等“垃圾”，堵塞迁移通道，还会导致电池内部压力升高、出现胀气；

2. 负极表面的SEI钝化层（锂离子的“保护罩”）会反复增厚、断裂，修复过程中持续消耗活性锂离子和电解质；

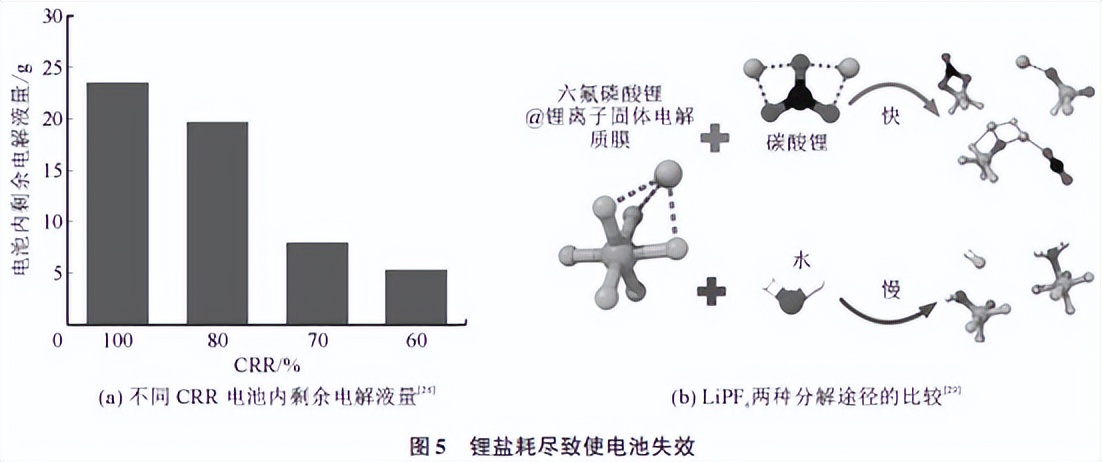

3. 电解质中的锂盐（提供锂离子的核心）逐渐耗尽，锂离子浓度降低，最终导致电池充电变慢、续航大幅缩水。

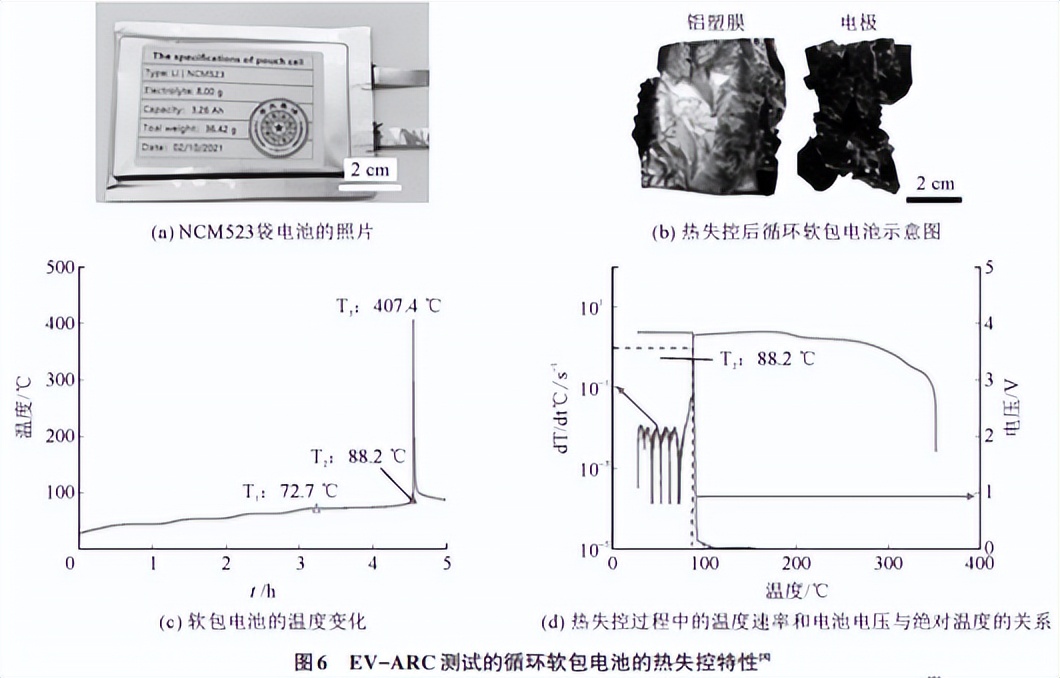

（三）热失控：最危险的失效，安全事故导火索

热失控是锂电池最严重的安全失效，轻则电池报废，重则起火爆炸，是结构损伤、电解质降解的极端结果，主要由两种情况诱发：

过充/过放：充电电压/电流过高、放电彻底，会让电池内部发生不可逆反应，短时间产生大量热量，温度急剧升高；

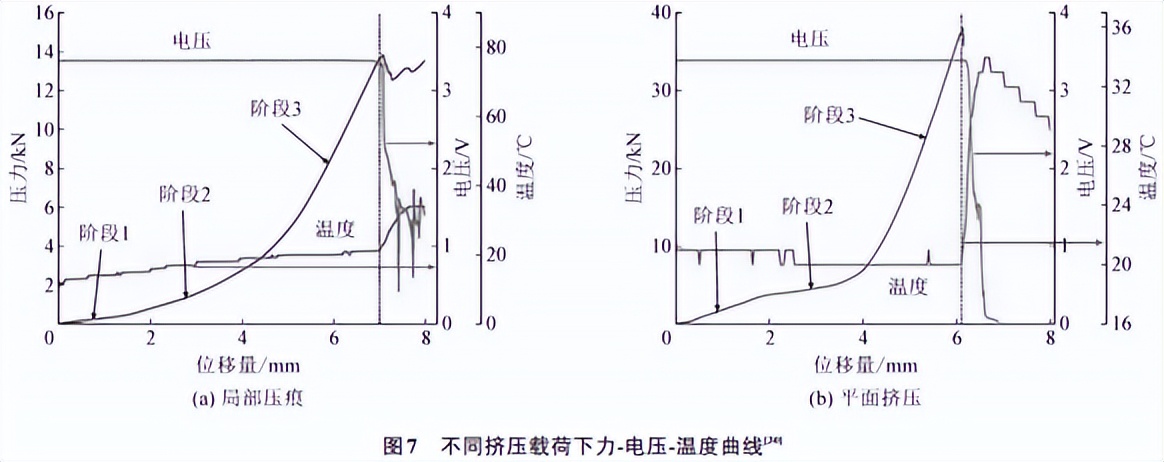

外界影响：高温环境加速电解质挥发、电极老化，热量无法散逸；电池受挤压、撞击，隔膜破损导致正负极直接短路，瞬间释放大量热量。

三、行业通用基础优化方向，全场景适配

针对锂电池三大失效机理，行业已形成优化电池设计、研发高性能材料、规范使用管控三大通用基础优化方向，是解决电池失效的基础手段，覆盖电池生产到使用的核心环节，落地性强、适配性广。

（一）优化电池设计：从源头减少损伤，提升结构稳定性

从电池本身的设计入手，从根源降低结构损伤和电解质降解的速度，核心优化点有3个：

1.优化电极材料配方，减少充放电时正负极材料的体积变化，降低“物理内耗”；

2.改进电池整体结构，增强电极的机械强度，防止电极材料剥落、掉粉；

3.优化集流体和电解质组成，提升电解质的稳定性，增强集流体与电极材料的粘附性。

（二）研发高性能材料：给锂电池“升级装备”，强化核心部件性能

通过材料升级，提升各核心部件的耐用性和稳定性，针对性解决失效痛点，核心升级方向包括：

正极材料：使用高容量、高稳定性的材料（如锂镁合金氧化物），减少晶格畸变、过渡金属溶出，提升储能能力和循环稳定性；

负极材料：采用高容量且能抑制锂枝晶的材料（如硅锡合金），避免锂枝晶刺穿隔膜引发短路，减少负极颗粒破碎；

电解质材料：换成高导电、耐高温的类型（如固态电解质），减少电解质分解、挥发，降低热失控风险；

隔膜材料：使用陶瓷涂覆、多层复合隔膜，提升机械强度和热稳定性，防止隔膜热收缩、穿刺，筑牢短路“防护墙”。

（三）规范使用管控：日常使用最关键，延缓后期老化

对终端用户和应用场景来说，这是最易操作、最直接的优化手段，能大幅延缓电池后期老化，核心要点有3个：

避免过充过放：充电至80%-90%即可，不长期满电存放；放电剩余20%左右及时补电，切勿用到彻底关机；

控制充放电电流：尽量用原装充电器，减少大功率快充的频繁使用（仅应急用），降低电极结构损伤和析锂风险；

控制工作温度：避免电池长期处于高温暴晒环境（如夏季车内），也不在极低温度下频繁充放电，温度过高过低都会加速材料老化。

四、核心材料突破方案——新型一步法复合铜箔，精准破解核心痛点

在通用基础优化的前提下，新型一步法复合铜箔作为集流体领域的核心材料创新，针对锂电池结构损伤、电解质降解、热失控三大核心痛点实现精准突破，同时兼顾能量密度提升，成为当前锂电材料升级的核心方向，与基础优化方向形成互补，实现1+1>2的优化效果。

（一）新型一步法复合铜箔的核心特性

采用“金属层+高分子功能薄膜+金属层”的三明治复合结构，通过“新型一步法”工艺制备，打破传统纯铜箔的性能局限，核心优势突出：

1.极薄化设计，轻量化同时提升电池能量密度；

2.高机械强度，能耐受正负极材料反复的膨胀-收缩，不易变形、断裂；

3.界面强粘附，通过化学键合技术提升与电极材料的结合力，避免剥离、掉粉；

4.抗腐蚀、耐高温，高分子夹层能隔绝腐蚀性物质，还能阻断热传导，筑牢安全屏障；

5.低表面粗糙度，与电解质、电极材料的界面相容性好，减少副反应发生。

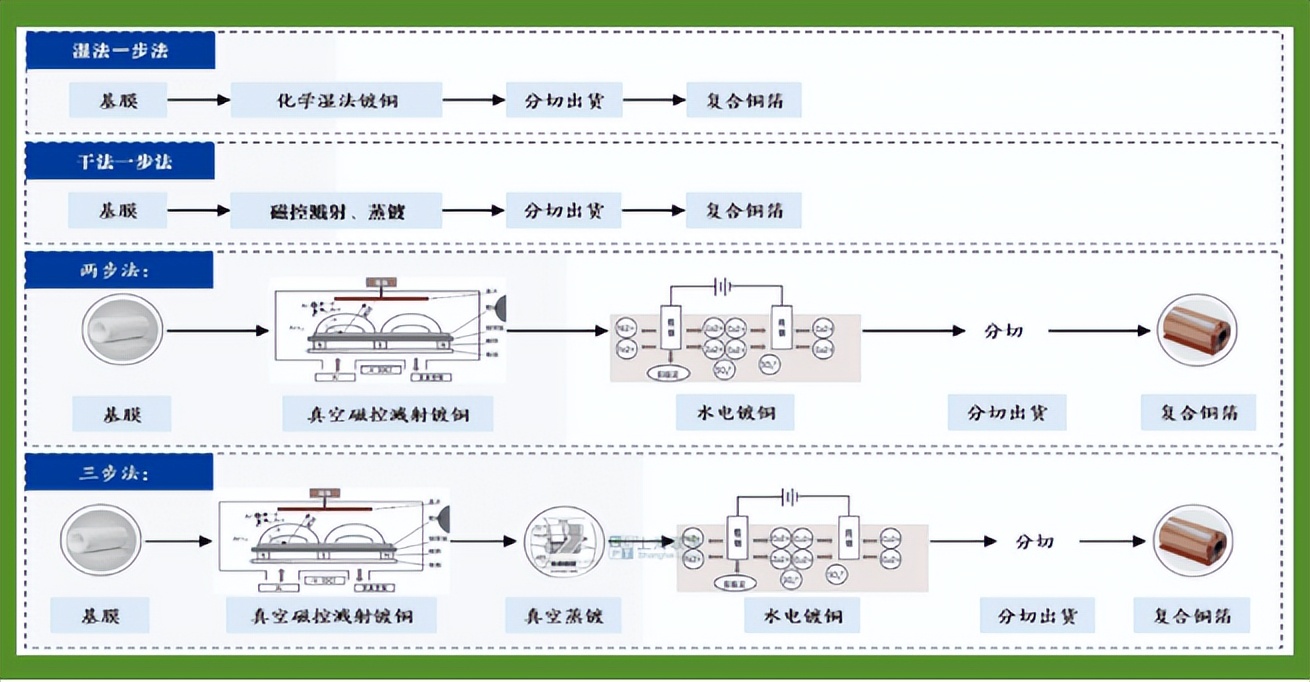

现有工艺：复合铜箔的主流生产方式包括一步法（一步干法、一步湿法）、两步法、三步法，其生产技术原理为真空磁控溅射、真空蒸镀、水电镀等传统绝缘高分子材料表面金属化技术的不同组合。

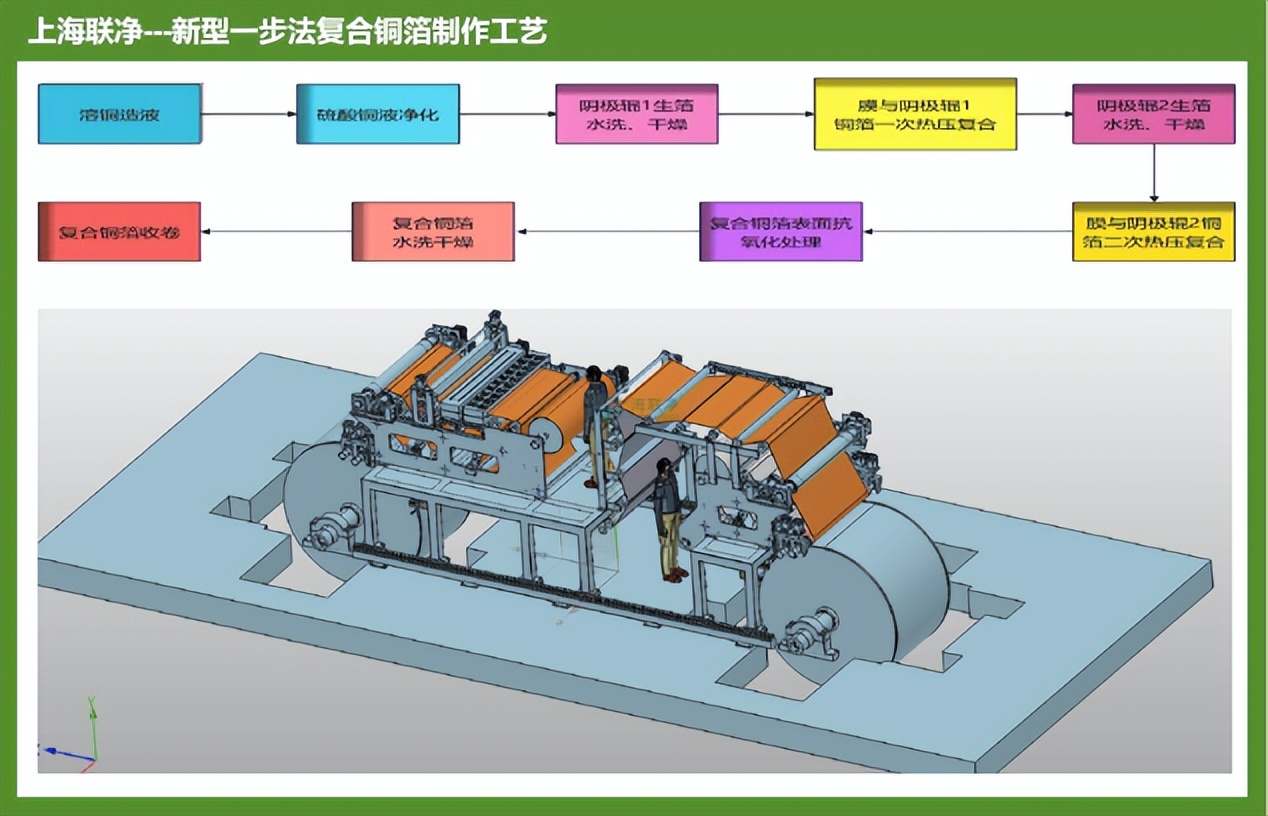

新型一步法复合铜箔工艺：一种高效、高质量、低成本、规模化生产的“新型一步法”复合铜箔制备技术，采用电解铜箔工艺+在线复合绝缘（PET/PP）基底，实现了一步法制备复合铜箔的创新突破，解决当前复合铜箔不能商业化量产的技术瓶颈。

1、功能膜改性技术：通过对功能膜进行三层结构设计和表层功能改性，在热压复合条件下实现改性层与铜箔表层化学力结合，解决薄膜与铜箔强附着力要求的技术挑战。

2、高温热压复合技术：通过采用高加工精度、高温控水平热压辊，结合功能薄膜特征属性，精准设计和控制温度、压力、速度的匹配工艺，实现产品高品质、稳定连续生产。

3、1μm铜箔生箔技术：通过对硫酸铜浓度、反应温度、电流值及专用添加剂等要素调控，实现对铜箔表层形貌、晶粒结构的把控，确保铜箔优异的机械性能和导电性能。

想要让锂电池的寿命和安全性能达到最优，并非单一手段就能实现，而是需要通用基础优化方向与新型一步法复合铜箔核心材料突破的协同配合，同时搭配简单的工艺适配优化，形成系统化的解决思路。

五、总结

锂电池的失效是材料、设计、工艺、使用工况多因素共同作用的结果，核心机理围绕结构损伤、电解质降解、热失控三大类，解决这一问题，需要“通用基础优化+核心材料创新”的双轮驱动。

通用基础优化方向（优化设计、研发高性能材料、规范使用管控）是解决锂电池失效的基础，覆盖全行业、全场景，从源头减少失效诱因、延缓后期老化；而新型一步法复合铜箔作为集流体领域的核心材料突破，精准破解了锂电池的核心失效痛点，在缓解结构损伤、电解质降解的同时，从材料端筑牢热失控防护屏障，还能提升电池能量密度、兼顾经济性，是当前锂电产业升级的重要方向。

二者的协同配合，形成了从电池研发、生产到使用的全维度失效防控方案，既能解决锂电池的常规老化问题，又能突破核心安全与性能瓶颈。随着新型一步法复合铜箔技术的持续迭代，以及各优化方向的不断完善，锂电池的容量衰减问题将得到有效缓解，热失控等安全风险将进一步降低，为新能源汽车、大型储能电站等领域提供更可靠、更高效的能源支撑，推动新能源产业向高质量、高安全方向发展。

文章参考资料：伊斯特化学微视界、电池技术TOP+

注：本站转载的文章大部分收集于互联网，文章版权归原作者及原出处所有。文中观点仅供分享交流，不代表本站立场以及对其内容负责，如涉及版权等问题，请您告知，我将及时处理。
