过年的厨房永远是家里最热闹的地方，煎鱼、烙饼、炒年货，一口特氟龙不粘锅总能让烹饪少些麻烦——不粘锅底、易清洗、受热均匀，成了年夜饭的“厨房神器”。我们天天用的特氟龙，早已从厨房涂层走出，化身高端制造领域的“表面处理能手”，在高分子材料深加工、新能源、半导体等行业的核心装备上大展身手，尤其是在电磁加热辊这一关键部件的表面处理中，特氟龙凭借独特的性能优势，成为重要工艺选择之一。
一、特氟龙由来

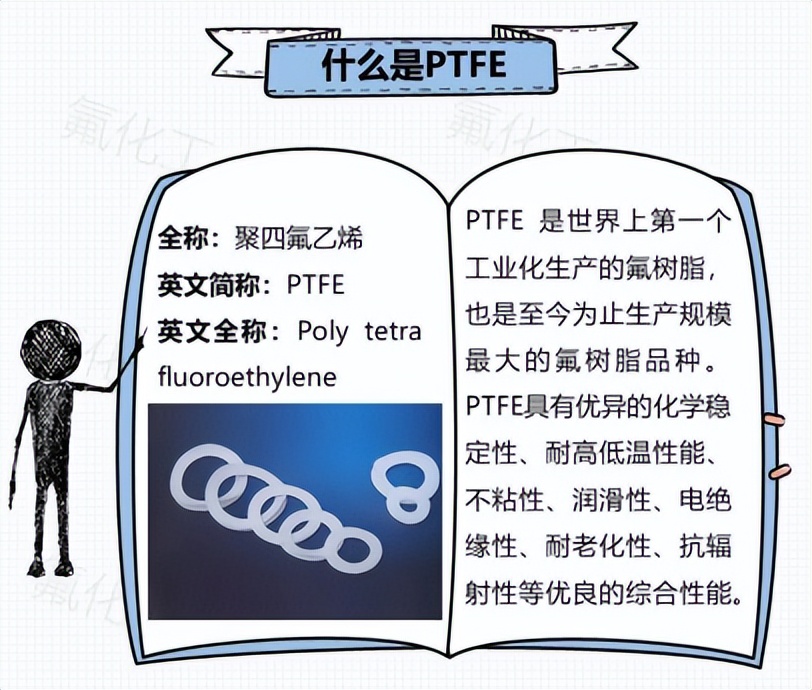

最早，狭义的铁氟龙（Teflon：汉译谐音Te铁 F氟 Lon龙）是杜邦公司的一个商标，用于一系列以聚四氟乙烯（Polytetrafluoroethylene，简称PTFE）为基础的氟聚合物产品。聚四氟乙烯是一种合成的高分子化合物，由四氟乙烯聚合而成，因其卓越的性能而被誉为“塑料王”。
如今，广义特氟龙，当我们谈论特氟龙时，我们实际上是在讨论除了聚四氟乙烯（PTFE）外，还有其他相关氟塑料，即带氟（F）的塑料！包括PTFE（聚四氟乙烯）、ETFE（乙烯-四氟乙烯共聚物）、FEP（氟化乙烯丙烯共聚物）、PFA（过氟烷基化物）和PVDF（聚偏氟乙烯）都是氟塑料，即含有氟原子的高分子材料，它们在化学结构、物理性质和应用上各有特点。
二、特氟龙凭什么成为“厨房神器”+“工业能手”

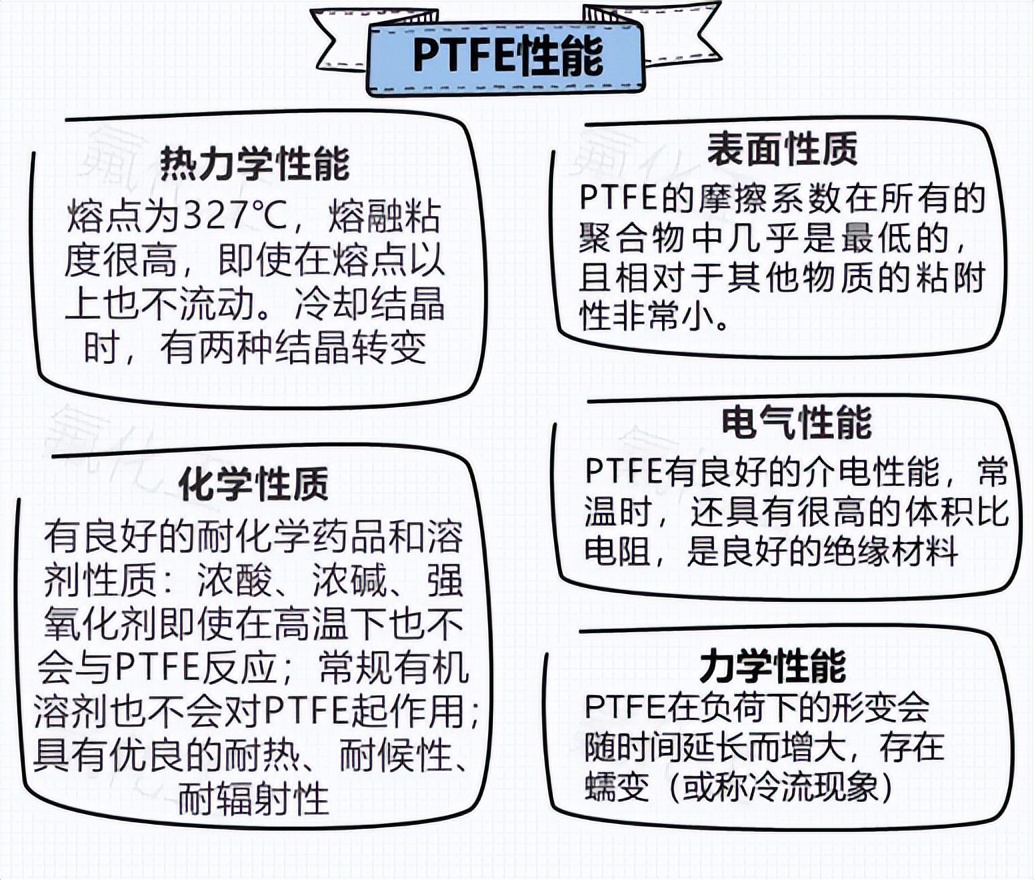

从厨房的不粘锅涂层，到工业装备的核心表面处理，特氟龙的“出圈”，源于其与生俱来的优异特性。作为氟塑料家族的核心成员，聚四氟乙烯（PTFE）也就是我们常说的特氟龙，凭借极低的表面能、超强的化学稳定性、优异的耐高低温性和低摩擦系数，成为兼具“实用与高端”的材料代名词，而这些特性，也让它从厨房走进工业智造的核心环节。
当然，纯特氟龙也有其短板，比如脆性大、与基材结合力较弱，因此在实际应用中，无论是厨房不粘锅还是工业装备，都会通过改性、复合、特殊涂覆工艺优化其性能，让其优势发挥到极致。
三、从厨房到工业：特氟龙的多元应用版图
除了我们最熟悉的不粘锅涂层，特氟龙凭借上述特性，早已渗透到高端制造的各个领域：在半导体行业，它是精密器件的绝缘涂层和耐腐蚀管路材料；在新能源领域，它是锂电隔膜、氢燃料电池密封件的核心原料；在医疗领域，它是植入式器械、医用导管的涂层材料，兼顾生物相容性和耐腐蚀性；而在高分子材料深加工领域，特氟龙的应用更是精准贴合装备需求，尤其是在核心加工部件电磁加热辊的表面处理中，成为重要的工艺选择。
电磁加热辊是高分子材料压延、复合、涂布等深加工工艺中的核心装备，广泛应用于塑料薄膜、锂电基材、柔性显示材料、氟塑料制品等的加工生产，其表面处理工艺直接决定了辊体的使用性能、加工精度和产品良率。而特氟龙涂覆，正是电磁加热辊主流的表面处理方式之一，与镀铬、喷涂碳化钨等工艺形成互补，适配不同的加工需求。
四、电磁加热辊核心表面处理工艺：特氟龙与主流工艺对比
电磁加热辊的表面处理，核心要求围绕耐磨耐刮、防粘脱模、导热均匀、与基材结合力强展开，不同的加工材料（如PTFE薄膜、锂电PVDF隔膜、普通塑料薄膜、金属薄材）对辊面性能的要求各有侧重，因此衍生出多种表面处理工艺，其中特氟龙涂覆、硬铬电镀、碳化钨喷涂、表面包胶是应用最广泛的四种，在性能、适配场景、加工成本上各有特点，精准匹配不同的工业加工需求：
1.特氟龙涂覆：防粘脱模首选，适配高分子材料加工
特氟龙涂覆是将改性特氟龙材料通过静电喷涂、浸涂、烧结等工艺涂覆在电磁加热辊表面，形成一层均匀的特氟龙涂层，厚度一般在0.05-0.2mm，核心优势与特氟龙的材料特性高度契合：
核心优势：极致防粘，能有效防止PTFE、PVDF、FEP等氟塑料薄膜，以及各类塑料、橡胶薄材与辊面粘连，实现高效脱模，大幅提升加工流畅度；化学稳定性优异，耐酸碱、耐有机溶剂，适配化工原料、涂层材料等接触性加工；低摩擦系数，减少辊体与加工材料之间的摩擦损伤，提升产品表面光洁度；导热性能均匀，能保证加热辊面温度一致，避免加工材料受热不均出现变形、厚薄不均等问题。
工艺优化：为解决纯特氟龙与金属辊基结合力弱的问题，实际应用中会先对辊面进行喷砂粗化、底涂处理，再涂覆改性特氟龙涂层，经高温烧结后，涂层与辊基结合牢固，耐磨性能大幅提升，使用寿命可达数万小时。
适配场景：主打氟塑料薄膜（PTFE/FEP/PVDF）、各类高分子薄膜、涂布复合材料的加工，是高分子材料深加工中防粘需求场景的首选工艺，尤其适配精密压延、涂布设备的电磁加热辊。
2.硬铬电镀：经典耐磨工艺，适配通用金属/塑料加工
硬铬电镀是电磁加热辊最经典的表面处理工艺，通过电镀工艺在辊面形成一层硬铬层，厚度一般在0.03-0.1mm，铬层硬度可达HV800-1000，是工业领域的“耐磨标配”：
核心优势：耐磨性能优异，抗刮擦、抗冲击，能应对金属薄材、硬质塑料等的高强度加工；表面光洁度高，可抛光至镜面效果，保证加工材料的表面平整度；与金属辊基结合力极强，工艺成熟、维护简单、成本适中，适配大规模工业化生产。
局限性：防粘性能较差，加工粘性较强的高分子材料（如未改性塑料、氟塑料）时易出现粘连，需配合脱模剂使用；耐腐蚀性一般，在强酸、强碱等化学环境下易出现点蚀。
适配场景：主打普通塑料薄膜、金属薄材、皮革、纸张等无强防粘需求的加工场景，是通用型电磁加热辊的主流选择。
3.碳化钨喷涂：超高耐磨之选，适配高强度苛刻加工
碳化钨喷涂属于热喷涂工艺的一种，通过等离子喷涂、超音速火焰喷涂，将碳化钨粉末熔融后喷涂在辊面，形成一层致密的碳化钨涂层，厚度一般在0.1-0.3mm，硬度可达HV1200-1500，是耐磨性能最强的表面处理工艺之一：
核心优势：超高耐磨、抗冲击、抗磨损，能应对矿石、硬质合金、厚壁金属板等高强度、苛刻的加工场景；耐高温性能优异，能在500℃以上的高温环境下稳定工作；涂层致密性高，耐腐蚀性优于硬铬电镀，适配部分有化学腐蚀的高强度加工。
局限性：工艺复杂、成本较高，喷涂后需进行研磨抛光，加工周期长；表面摩擦系数较高，防粘性能差，几乎无法适配粘性高分子材料的加工；涂层存在微孔隙，需进行封孔处理，否则易出现介质渗透。
适配场景：主打冶金、矿山、重型机械、厚壁硬质材料的加工场景，在高分子材料深加工中应用较少，仅适配部分高强度、无防粘需求的特殊加工。
4.表面包胶：减震缓冲专用，适配柔性/易损材料加工
电磁加热辊表面包胶是将弹性橡胶材料通过硫化、粘接等工艺紧密包覆在辊体金属基材表面，形成一层弹性胶层，胶层厚度一般在1-10mm（可根据需求定制），常用胶料包括丁腈橡胶（NBR）、硅橡胶（VMQ）、氟橡胶（FKM）、聚氨酯（PU）等，是唯一兼具减震缓冲与弹性贴合的表面处理工艺。
核心优势：弹性优异，具备良好的减震、缓冲、吸震性能，能有效避免加工过程中对柔性、易损、薄脆材料（如超薄塑料薄膜、柔性屏基材、铝箔薄材）的压伤、划伤；贴合性好，胶层的弹性可实现与加工材料的紧密贴合，提升压延、复合工艺的贴合效果，保证产品成型质量；部分胶料（如氟橡胶、聚氨酯）具备一定的防粘、耐磨、耐油性能，可适配特定加工场景；噪音低，弹性胶层能有效降低装备运转过程中的摩擦噪音，改善生产环境。
工艺关键：包胶的核心在于胶层与金属辊基的粘接强度，需对辊面进行特殊的粗化、底涂处理，采用高温硫化粘接工艺，保证胶层在长期高速、高温运转中不脱胶、不鼓包；同时可根据加工需求定制胶层硬度（邵氏A60-95度），兼顾弹性与耐磨性。
适配场景：主打超薄柔性高分子薄膜、柔性显示基材、锂电极片、金属薄箔、无纺布、皮革等易损、柔性材料的压延、复合、涂布加工，是注重减震缓冲和贴合效果的电磁加热辊专属选择；氟橡胶包胶款还可适配有耐化学腐蚀需求的柔性材料加工。

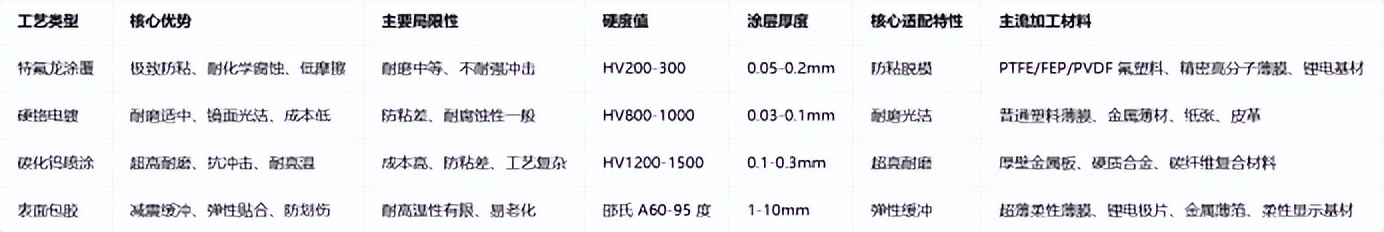

四种主流表面处理工艺核心参数对比
五、特氟龙表面处理的工业进阶：与高分子加工装备的深度适配
在高分子材料深加工领域，电磁加热辊的特氟龙表面处理，早已不是简单的“涂覆一层涂层”，而是与装备工艺、加工材料深度适配的定制化解决方案——针对不同的氟塑料薄膜、锂电基材、柔性显示材料，特氟龙涂层会进行针对性改性，比如添加耐磨填料提升耐磨性能、调整涂层厚度适配精密压延精度、优化涂覆工艺保证辊面温度均匀性。
同时，特氟龙表面处理与电磁加热辊的加热效率、精度控制形成协同：特氟龙涂层的导热均匀性，能保证辊面各区域温度误差控制在±1℃内，适配PTFE薄膜、锂电PVDF隔膜等精密高分子材料的加工要求；而其低摩擦、防粘的特性，能让材料在辊面实现无粘连、无划伤的连续加工，大幅提升产品良率和生产效率，这也是特氟龙能成为高分子材料深加工装备核心表面处理工艺的关键原因。
从年夜饭厨房的不粘锅，到工业智造中的电磁加热辊，特氟龙的跨界应用，本质是材料特性与应用需求的精准匹配。而在高分子材料深加工领域，从特氟龙等材料的表面处理，到电磁加热辊的精度设计，再到整台装备的工艺优化，每一个细节都决定了高端高分子制品的加工精度和性能上限。正是这些藏在“表面”的硬科技，让普通的高分子材料，成为新能源、半导体、柔性显示等高端领域的核心原料，支撑着高端制造的产业升级。
文章参考资料：中科院物理所、玩转塑料、RIO材料说
注：本站转载的文章大部分收集于互联网，文章版权归原作者及原出处所有。文中观点仅供分享交流，不代表本站立场以及对其内容负责，如涉及版权等问题，请您告知，我将及时处理。
