声学支、光学支和 Γ 点附近的信号分别说明什么？

声学支最先看的不是“高不高”，而是Γ 点附近的斜率。这段斜率近似对应群速度 v=∂ω/∂q，群速度越大，晶格振动把能量沿晶体传出去的能力通常越强；分支越平，说明该模式更软，传播速度也更慢。

热输运里最先被读出的往往不是峰值位置，而是低频声学支能不能把热量快速带走，弹性响应和软模行为也常常从这段小 q 区域先分出差别。

光学支一旦牵涉极化效应，曲线的物理含义就会更细也更挑体系。极化材料里，纵向光学模和横向光学模会与长程库仑场耦合，小波矢区域的走势就会变得很敏感。

对于二维 h-BN 这类体系，LO 和 TO 在 Γ 点仍然简并，但 LO 模一离开 Γ 点就会出现有限斜率；如果还沿用三维周期镜像下的长程静电处理，Γ 点附近的色散形状就会被扭曲，非解析修正和长程偶极项是否处理正确就会直接写在线的起步方向上。

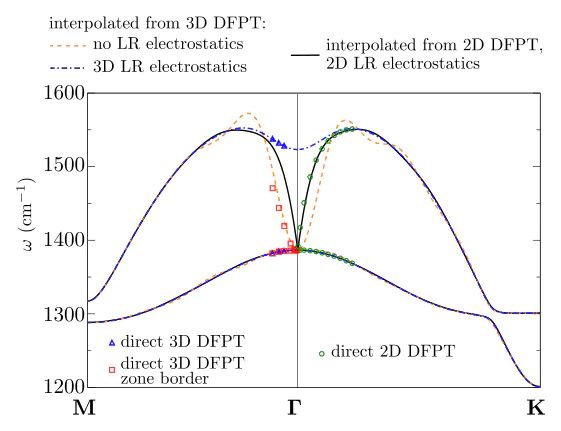

图3. 单层 h-BN 在 Γ 点附近的 LO-TO 色散对比，展示 2D 与 3D 长程电场处理的差别。DOI：10.48550/arXiv.1612.07191。

这也是为什么同一张声子谱不能脱离模型边界单独解释。

二维极化材料要检查开放边界、真空层、非解析修正和长程偶极项；否则曲线看上去只是“差一点点”，真正被改写的却是 Γ 点附近最关键的物理图像，连 LO-TO 分裂该不该出现、该以什么斜率出现都会跟着变。

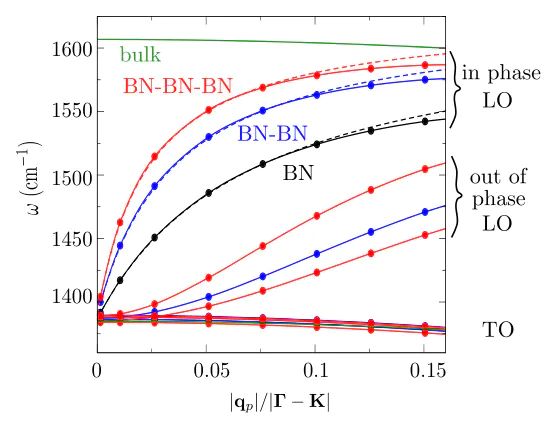

图4. h-BN 层数增加时 LO 分支的分裂与斜率变化，显示层间耦合会直接改写分支数目和色散。DOI：10.48550/arXiv.1612.07191。

当层数从单层增加到多层，分支数目和分裂方式会一起变化。h-BN 从单层到三层，LO 模会分成同相和反相的不同家族，斜率与频率窗口也会跟着改写。

读声子谱之前先确认原胞有多少原子、体系有多少层、路径走的是哪一个高对称方向，否则“线变多了”这件事本身并没有解释力。很多看起来像新增的支，其实只是原胞变大以后被折叠出来的旧振动家族。

声子谱能支持哪些判断，又不能替代哪些证据？

声子谱最擅长回答的是振动问题：局域动力学是否稳定，哪一支在软化，哪一段频率由哪类原子主导，哪种温度或压力会把某个模推到临界位置。

它还能把群速度、谱线宽度、散射相空间和频率分布直接摆出来，所以热输运、电子-声子耦合、热膨胀和相变前驱信号，往往都能先从这张图里读出轮廓。

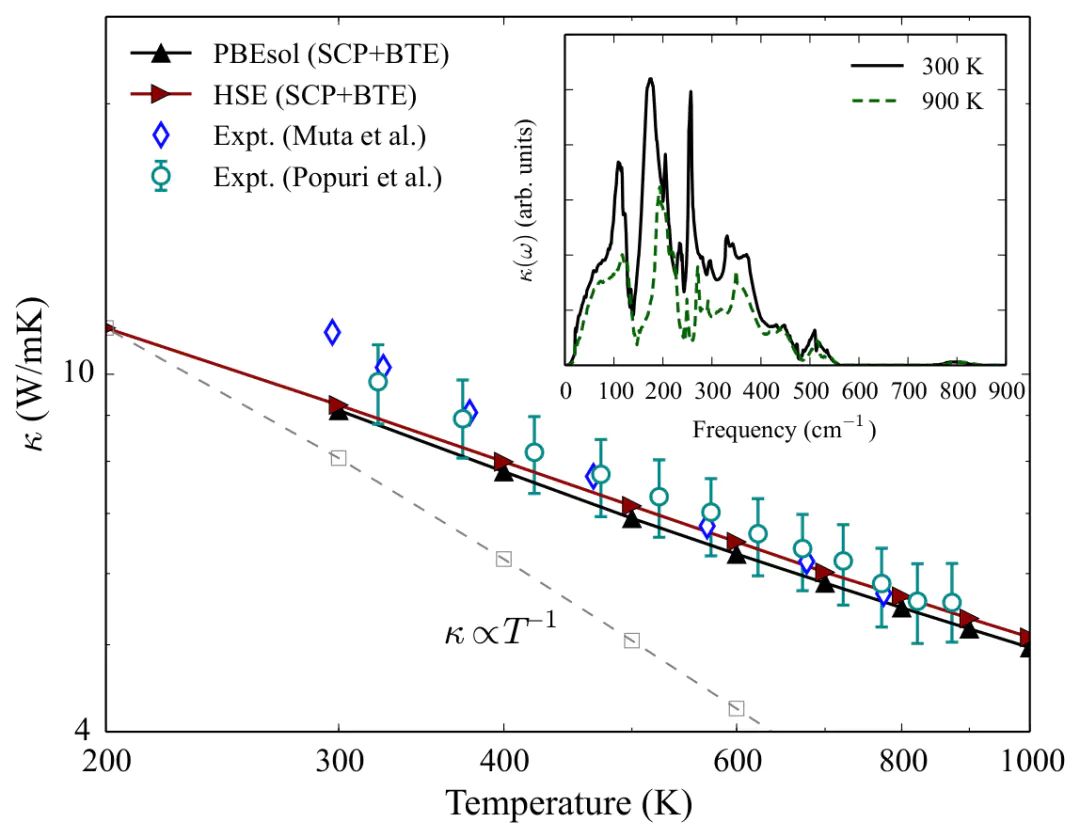

图7. 立方 SrTiO3 的晶格热导率与 κ(ω) 谱，显示不同频率声子对热流的贡献并不只来自最低频声学支。DOI：10.48550/arXiv.1706.04744。

热导率就是一个直接例子。图 7 的 κ(T) 和 κ(ω) 说明，热流贡献并不必然只来自最低频声学支；在立方 SrTiO3 里，较高频的光学模式也能占到很大的份额。

于是，“低频多一点”并不能自动推出“热导一定更高”，随后把群速度、寿命、散射强度和各频段的实际贡献一并核对，必要时再回到谱函数和三声子散射率去看热阻究竟长在哪个频段。

声子谱能回答的问题有清楚边界：热力学相稳定要看形成能和凸包；室温结构保持要看有限温自由能或 AIMD；超导临界温度要继续算 α2F(ω) 和耦合常数；铁电或反铁畸变要顺着软模本征矢去比较候选结构。声子谱负责给出振动景观，不负责包办全部材料结论。

真正可靠的判断通常来自图谱联读：把 q 路径、分支数、Γ 点约束、软模位置、PDOS 归属、温度条件与形成能、自由能、电子结构和输运结果一起对上具体材料。

做到这一步以后，声子谱回答的是“晶格在怎么振动、哪里开始失稳、哪些模主导热流”，而不是孤零零几条起伏曲线。
