一图拆解｜OLED显存怎么刷新
✨ 内容看点
OLED接好线、代码也跑起来了，为什么修改了显示数据，屏幕却没有任何变化？
问题往往不在“画字符”这一步，而在于没有弄清 本地显示缓冲区、SSD1306 GDDRAM和屏幕像素之间的关系。

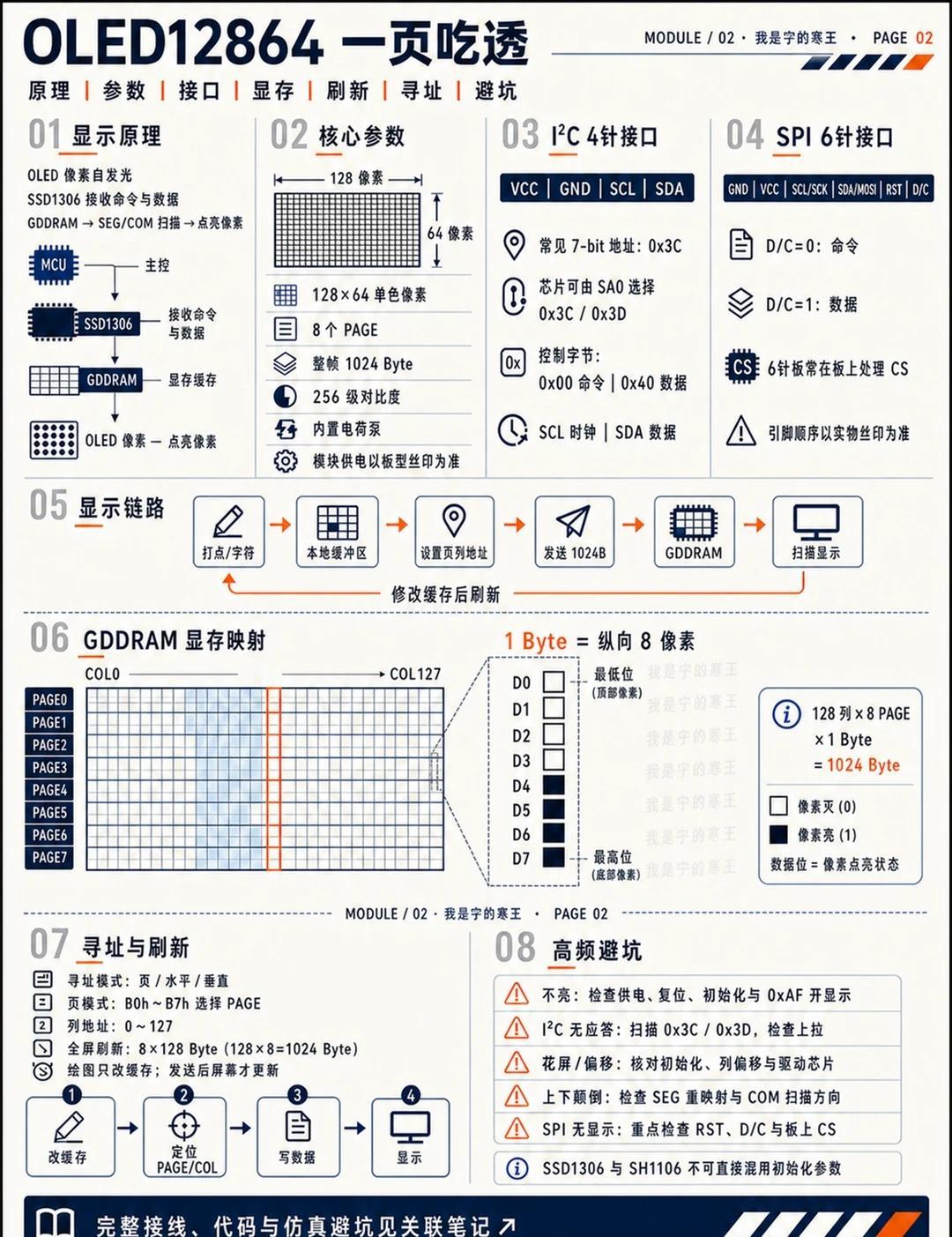

⚙️ 这一图重点拆什么？
I²C 4针和SPI 6针接口怎么识别
0x3C、0x3D两个常见I²C地址从哪里来
命令和显示数据如何区分
PAGE0～PAGE7、COL0～COL127怎样定位像素
为什么修改数组后，还要主动刷新屏幕

📌 最关键的显存关系
128列 × 8个PAGE × 1 Byte = 1024 Byte

SSD1306常见的页寻址中，一个字节纵向控制8个像素。想点亮某个坐标，需要先确定它属于哪个PAGE、哪一列，再修改字节中的对应位。画点、画线、显示字符和图片，本质上都建立在这套映射关系上。
程序修改的通常只是MCU内存里的显示缓冲区。只有设置好页列地址，再把缓冲区数据发送到OLED的GDDRAM，屏幕内容才会真正变化。

🔍 屏幕不亮可以先查这些
供电与复位、0x3C/0x3D地址、SCL/SDA上拉、0xAF显示开启、列偏移，以及模块使用的究竟是SSD1306还是SH1106。

这两张图适合快速建立模块全景；完整接线、驱动代码、刷新函数和Proteus仿真避坑，已经整理在长文《OL中。准备自己写底层驱动时，可以结合长文把初始化、寻址和显存映射连起来看。

💬 你用OLED时，遇到的是完全不亮、显示错位，还是改了数据却不刷新？
