晶体织构丝织构表征，还提及织构对性能的影响。通过本文章，读者可以收获晶体织构的本质认知、分类特征、形成机制、表征手段及与材料性能关联的知识。

什么是织构

多晶晶粒多晶材料（如金属、陶瓷、半导体）由无数微小的晶粒组成[100]、[111]晶带轴方向）。

，性能（如强度、导电性）在各个方向上基本一致（称为）；

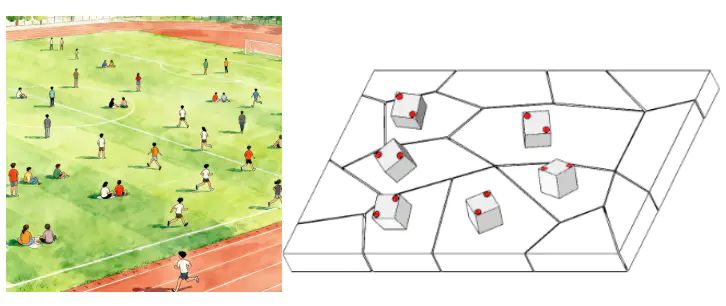

若多数晶粒的取向朝着同一个或几个特定方向（就像操场上站立排列的人群），则材料存在晶体织构各向异性图2：晶体织构（丝织构）。

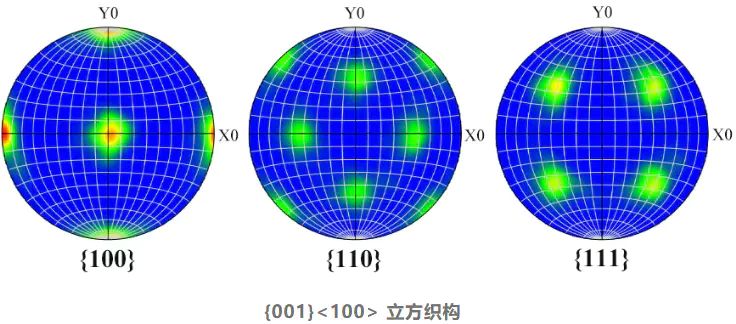

。在晶体学空间中，多晶体取向分布状态明显偏离随机分布的结构，存在取向集中区域，这种取向分布的非随机性即为晶体织构。

晶体织构的分类

丝织构板织构图3：丝织构和板织构的示意图。DOI：10.1557/jmr.2017.207。

丝织构

：111100，但晶粒的其他方向（垂直于该晶向的方向）可以随机转动——像一根绳子上串着无数小磁针，所有磁针的N极都沿绳子方向，但磁针可以绕绳子随意转圈。

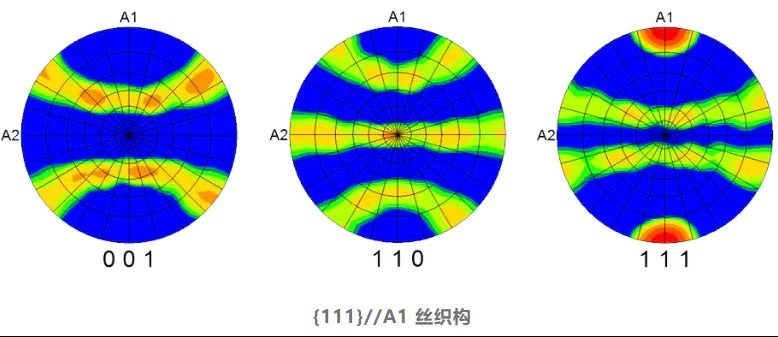

{111}极图中的A1轴与基圆的两个交点处存在高密度极点A1轴呈轴对称分布丝织构会导致材料性能呈现各向异性。例如，丝织构的铜丝，其轴向的电导率会显著高于径向。核心特征晶粒不仅有一个晶向平行于宏观方向（如板材的轧制方向RD），还有一个特定晶面（如轧面的法向ND）——。

板织构会导致材料在平面内不同方向（如轧制方向、横向）的性能差异。{110}织构会让其轧制方向的屈服强度比横向高，但延展性更低（织构并非材料天生就有，而是在制备或加工过程中形成的，以下将对其中的两种形成方式进行介绍：

塑性变形加工

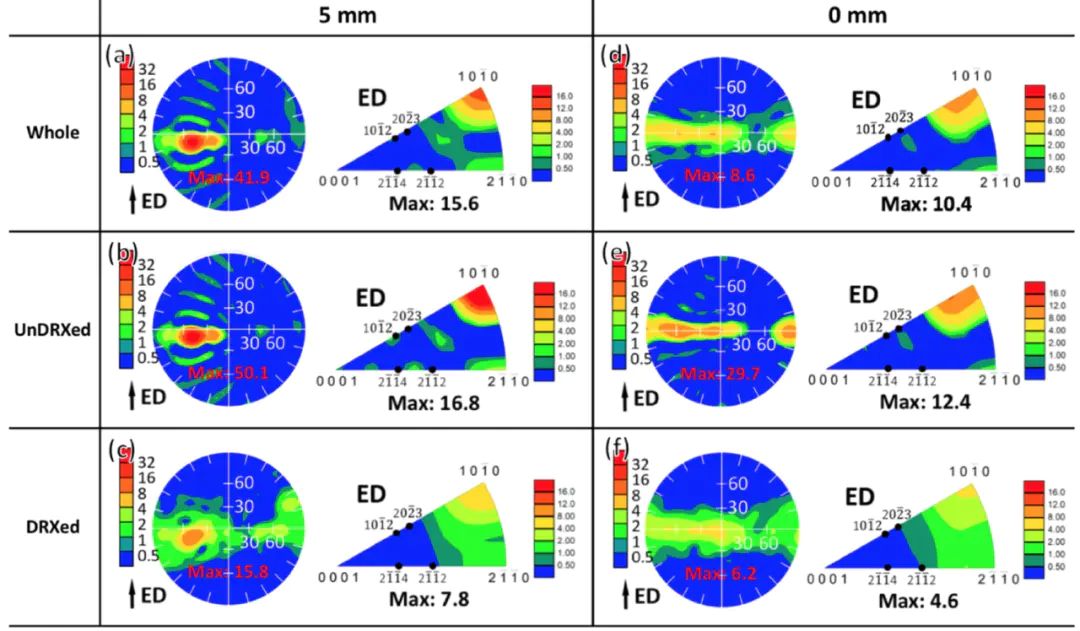

当材料受到外力拉伸、轧制、挤压时，晶粒会发生塑性变形关键规律图6：轧制时，晶粒在外力作用下发生择优排列。

再结晶与相变

，新生成的晶粒会择优取向，形成再结晶织构或相变织构。

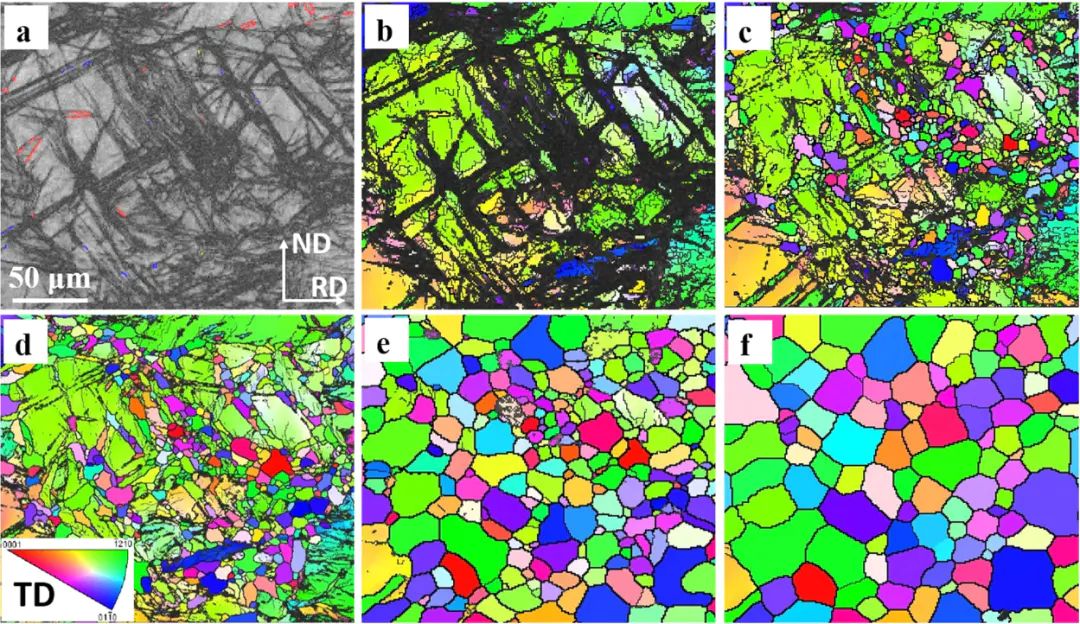

：退火温度和时间决定织构类型——低温短时间退火，织构与变形织构相似；高温长时间退火，易形成新的再结晶织构。

10.1007/s11661-020-06071-x织构是晶粒取向的统计规律，无法用肉眼直接观察，需通过专业仪器表征，常用技术有XRD是表征织构最常用的技术，通过测量不同方向的衍射强度，反推晶粒取向的分布，：

：固定某一晶面（如反极图优势mm级）的织构，无需破坏样品，操作简单；

：无法观察单个晶粒的取向，仅能获得统计规律。

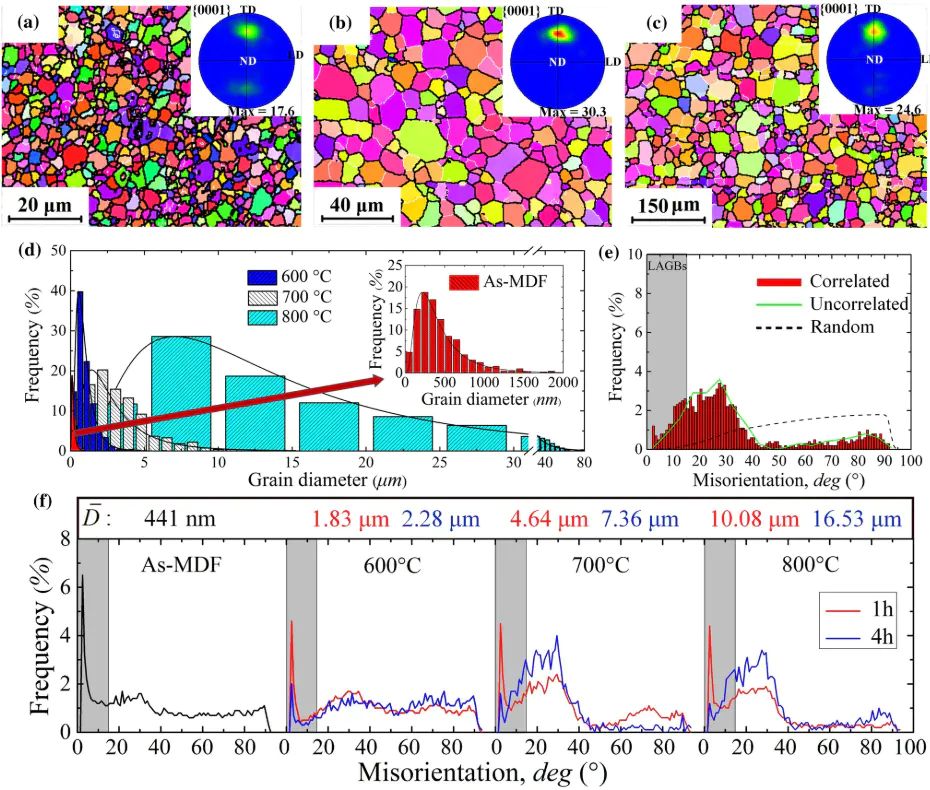

10.1038/s41598-018-35170-4EBSD通常与扫描电子显微镜（SEM）联用，通过扫描样品表面，获取每个晶粒的取向信息，能直观呈现单个晶粒的取向与织构的关系，：

OIM）优势局限1mm）。

10.1038/s41598-019-43415-zTEM（尤其是高分辨TEM和衍射）可分析纳米级小区域的织构，适合研究超细晶粒材料或织构的局部异常：

：观察纳米晶粒的晶格取向，若多数晶粒的晶格条纹方向一致，说明存在织构。

：分辨率高（纳米级），可分析原子级的织构细节（如晶粒内部的取向畸变）；

：样品需超薄（＜nm），制备难度大，分析效率低（无法快速统计大量晶粒）。

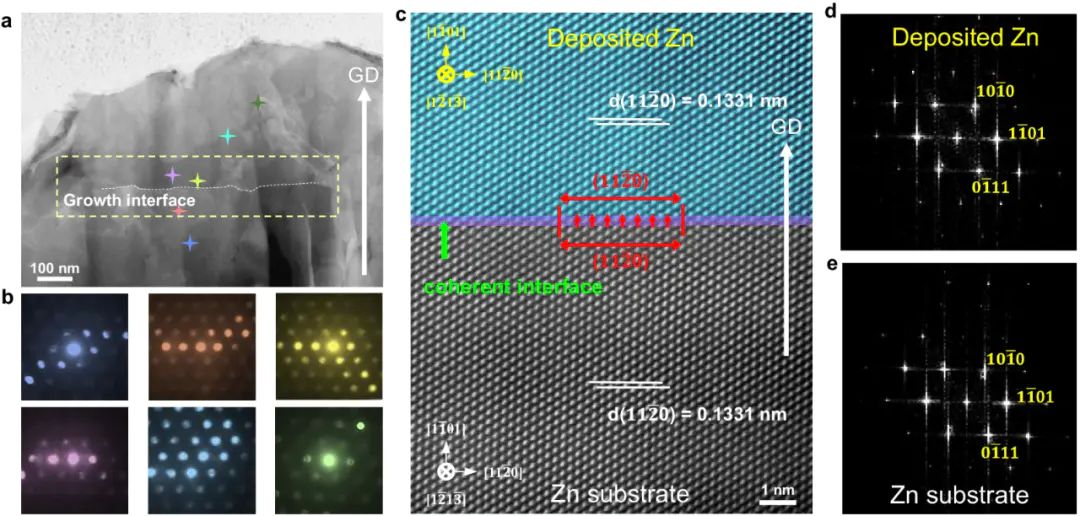

HAADF-STEMNBED10.1038/s41467-025-60797-z
