高速脉冲计数采集模块的使用，核心是硬件接线→参数配置→数据读取与应用三步，关键在于信号匹配、模式选择与抗干扰处理。

1. 电源接线

- 模块供电：常见 DC 5V/12V/24V，严格区分正负极(V+、V-)，反接易烧模块。

- 信号源供电：编码器/传感器与模块共地，避免电位差导致信号异常。

2. 脉冲信号输入(核心)

按信号类型选择接线方式：

- 单端输入(NPN/PNP)：脉冲正接Xn，负接COM(共地)，适合短距离、低干扰场景。

- 差分输入(A+/A-、B+/B-)：接信号正、负与屏蔽线，抗干扰强，适合长距离、高速(MHz级)场景。

- 编码器(A/B/Z相)：A/B相接正交计数，Z相接复位/参考点，实现方向判断与位置校准。

3. 通信/输出接线

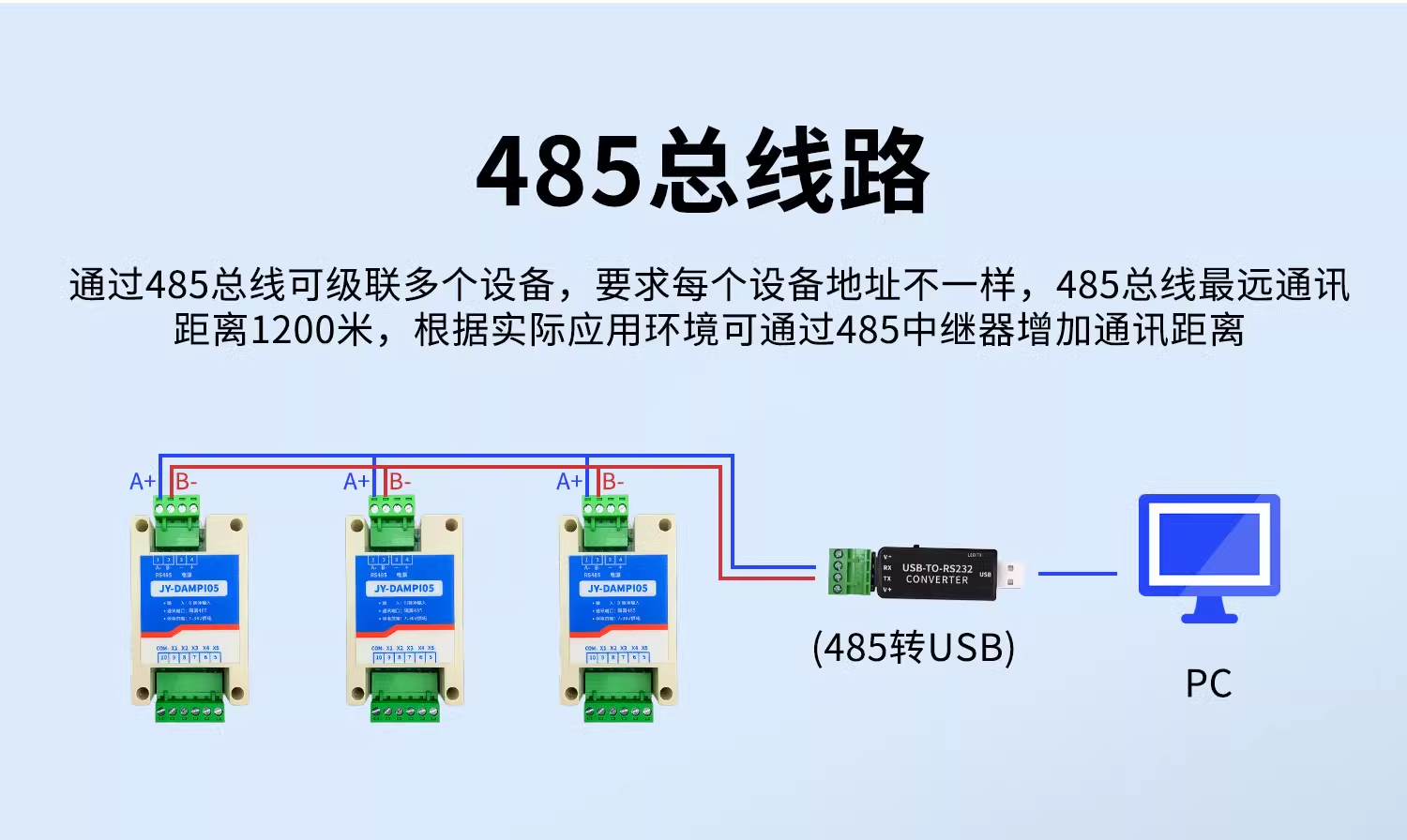

- 常用接口：RS485、以太网、Modbus、Profinet，连接PLC、上位机或单片机。

- 输出：部分模块带开关量输出，用于预设值触发报警或控制。

通过模块配置软件、拨码开关或PLC编程设置：

1. 基础参数

- 信号类型：NPN/PNP、集电极开路、差分、TTL/24V电平。

- 计数模式：

- 单脉冲：上升沿/下降沿计数(单向)。

- 正交计数：A/B相90°相位差，自动判断正反转。

- 加/减计数：外部方向信号控制计数方向。

- 滤波设置：设置滤波时间(如10μs–1ms)，滤除高频干扰，避免误计数。

- 计数范围：32位/64位计数器，设置初始值、预设值(比较触发)。

2. 测量模式(按需选择)

- 累计计数：统计总脉冲数(如物料计数、长度测量)。

- 频率/转速测量：单位时间脉冲数→频率→转速(转速=频率×60/线数)。

- 周期/占空比测量：分析脉冲周期与高低电平比例。

3. 通信参数

- 波特率、地址、数据格式(如Modbus RTU：9600,8,N,1)。

- 数据更新周期：1ms–1s，平衡实时性与稳定性。

1. 读取方式

- PLC/控制器：调用专用指令(如西门子High_Speed_Counter、三菱RD62P指令)，读取当前计数值、频率、状态。

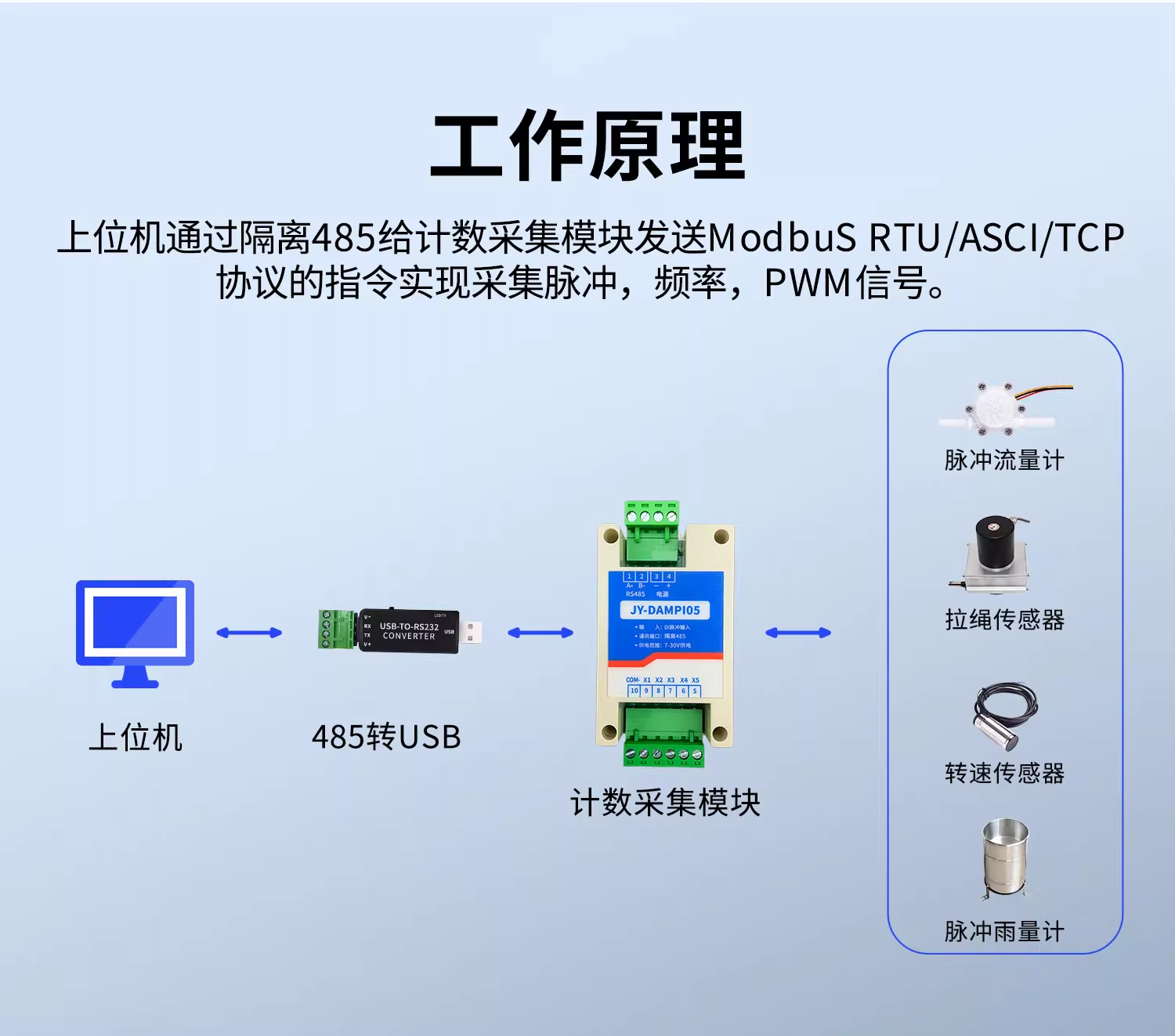

- 上位机：通过串口/以太网发送指令(如03读保持寄存器)，解析返回数据。

- 本地显示：部分模块带LED/数码管，实时显示计数值。

2. 典型应用逻辑

- 物料计数：光电传感器→单脉冲计数→达到预设值触发停机/报警。

- 电机转速监测：编码器→正交计数→计算频率→转换为转速→超限时保护。

- 位置控制：A/B相计数→实时位置反馈→伺服/步进闭环控制。

1. 计数不准/漏脉冲

- 排查：信号幅值不足、滤波过严、共地不良、线缆干扰。

- 解决：差分传输、屏蔽线、可靠接地、降低滤波时间。

2. 方向判断错误

- 排查：A/B相接线反、相位差异常。

- 解决：交换A/B相接线，或在软件中反转计数方向。

3. 通信异常

- 排查：参数不匹配、地址冲突、线缆松动。

- 解决：核对波特率/地址，检查接线，重启模块。

1. 按信号类型完成电源+信号+通信接线。

2. 用配置软件设置计数模式、滤波、通信参数。

3. 编写程序/指令读取计数值/频率。

4. 调试：观察计数是否稳定、方向是否正确、数据是否实时。

5. 优化：根据现场干扰调整滤波与接线，确保可靠运行。

最后，补充一点：不同品牌和型号的模块，其指令集、寄存器地址和配置细节差异很大。因此，最可靠的方法还是查阅你所使用模块的官方用户手册。
