‍在射频微波系统中，射频衰减器是射频和微波电路及系统的基本组件，主要用于降低敏感电路元件之前的信号强度。射频衰减器可分为固定衰减器与步进衰减器。今天我们来说说这两者的工作原理及应用场景。

一、工作原理

固定衰减器，顾名思义，衰减值是出厂就固定好的，比如3dB、10dB、20dB。它的内部通常是一组精密电阻网络，通过阻抗匹配设计，让信号在通过时按固定比例损耗能量。结构越简单，可靠性往往越高，插损和驻波比也容易做得更稳定。

步进衰减器则灵活得多。它内部由多个固定衰减单元通过开关（如PIN二极管或机械继电器）组合而成，通过切换不同单元，实现以固定步长（如1dB、5dB、10dB）调节总衰减值。它的优势是“可调”，但代价是结构更复杂，开关会引入额外的插损、相位跳变，甚至非线性失真，尤其在高频段更明显。

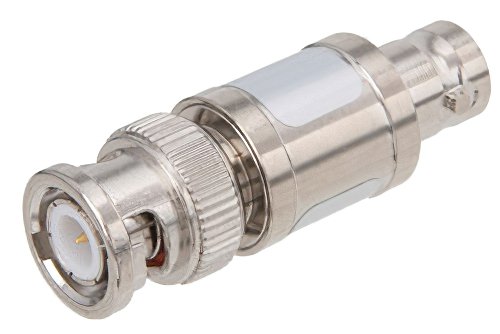

6dB固定式衰减器，BNC公头转BNC母头，镀镍黄铜主体，额定功率1W，DC~2GHz

二、应用

固定衰减器主要用于在接收机前端，为了防止强信号让后级放大器饱和，会串一个固定衰减器作为缓冲；或者在测试链路中，用来匹配源和负载的功率电平，确保测量条件一致。它的优势在于无活动部件，没有控制电路，温度漂移小，长期稳定性好。

步进衰减器主要用于自动增益控制（AGC）环路：当输入信号动态范围很大时，系统需要根据实时功率反馈，动态调整衰减量，让后级始终工作在最佳线性区。另外可用于在测试测量中，比如校准接收机灵敏度、验证放大器压缩点，也需要步进衰减器提供精确的功率步进。

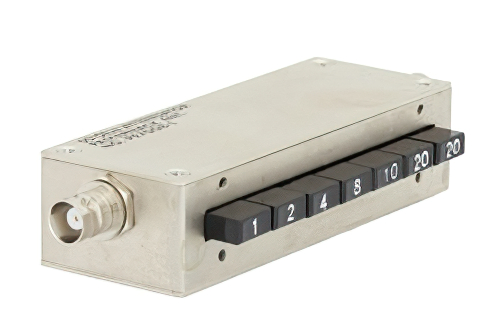

0~65dB按钮步进式衰减器，BNC母头转BNC母头，1dB步进，额定功率1W，DC~750MHz

三、应当如何选型

选型可参考以下三点：

1）动态需求

如果衰减值固定不变，选固定；如果需要实时调节，选步进。

2）性能敏感度

固定衰减器在插损平坦度、相位一致性上通常更优；步进衰减器要关注切换时的瞬态干扰和档位间的驻波跳变。

3）环境与寿命

固定衰减器几乎免维护；步进衰减器在振动、高温、频繁切换场景下，要优先选固态开关方案，并预留降额设计。

因此，固定衰减器是稳定可靠的 “定压器”，步进衰减器是灵活可调的 “调压器”。按需求选择，既能保证性能，又能控制成本。
