文章由上海徽涛自动化设备有限公司提供

牙齿粘接的剪切强度测试夹具工装（方法二）主要依据 YY/T 0519-2022 标准附录 E 设计，以下是对其核心要点、技术参数、操作步骤及优势的详细介绍：

一、核心设计要点

优化加载装置：确保载荷均匀作用于粘接面中心，避免传统刀片法因应力集中导致的数据离散性。

粘接面积控制：通过圆孔胶带或对开模具精确限定粘接面积，减少被粘体内聚破坏，提高测试准确性。

试样固定：采用刚性模具或对开模具固定牙齿试样，防止测试过程中试样移位或旋转。

二、技术参数

材质：不锈钢（主体结构）、惰性工程塑料（如PMMA，用于对开模具）。

试验环境：温度（23±2）℃，相对湿度（50±5）%。

加载速率：通常为（1±0.2）mm/min，具体根据材料特性调整。

粘接面积：圆形粘接面直径（3.5～4.5）mm，面积计算精确至0.01mm²。

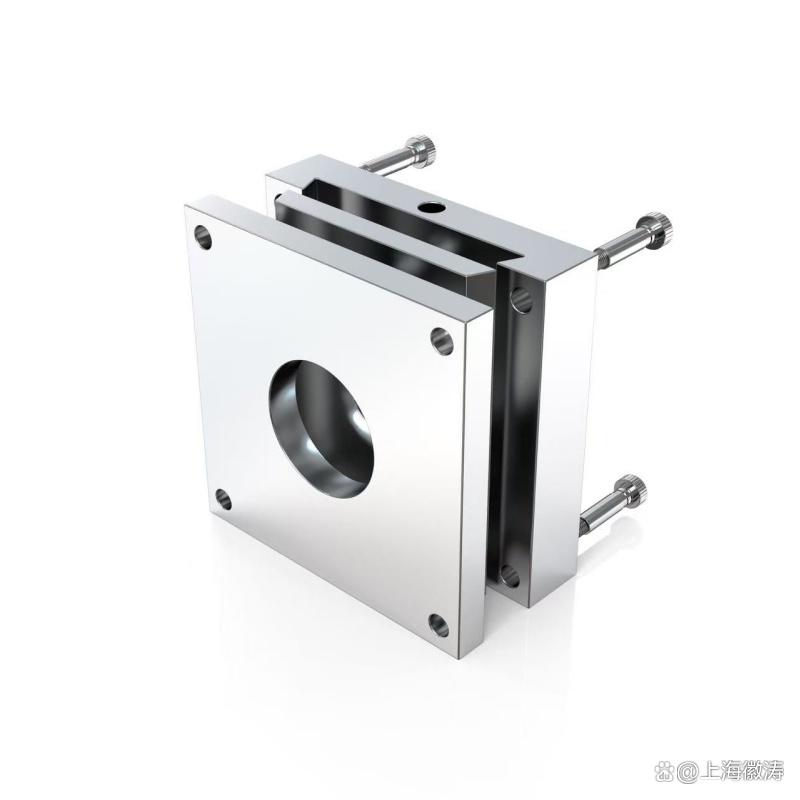

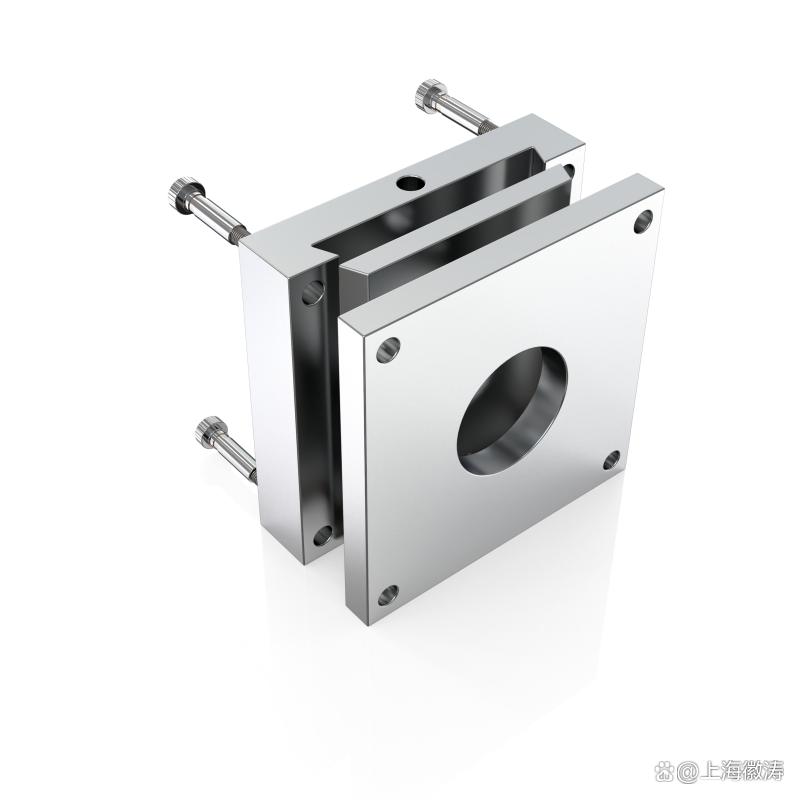

牙齿粘接的剪切强度测试夹具工装（方法‍

三、操作步骤

试样制备：

牙齿样本处理：用打磨设备将牙齿粘结面打磨平整，去除釉质表面的玷污层，依次用不同粒度的砂纸（如600目、800目、1000目）打磨，最后用抛光膏抛光。打磨完成后，用超声波清洗仪在蒸馏水中清洗牙齿样本5～10分钟，去除表面残留的碎屑，吹干备用。

牙科材料试件处理：对牙科材料试件的粘结面同样进行打磨、抛光处理，确保表面清洁、无油污等杂质。

粘接剂涂布：按照产品说明书准确调配粘结剂，在牙齿样本粘结面及牙科材料试件粘结面上均匀涂布，涂布厚度应符合产品要求。

试件粘接：将牙科材料试件准确放置于牙齿样本粘结面上，施加适当压力，使粘结剂均匀分布，排出气泡，并确保两者位置准确对中。根据粘结剂固化要求，采用自然固化或光照固化等方式使粘结剂完全固化。

试样安装：

将完成粘接的测试试件小心安装在万能材料试验机的定制夹具上，确保试件安装牢固，且夹具的施力方向与粘结界面平行。

测试过程：

调整万能材料试验机的参数，设置加载速率为（1±0.2）mm/min（或按标准规定的其他速率），清零力传感器。

启动万能材料试验机，以设定的加载速率缓慢对测试试件施加剪切力。

当粘结界面发生破坏，力值出现突然下降时，停止加载。

记录此时力传感器显示的最大破坏载荷值。

结果计算：

根据测试试件的粘结面积A（单位：mm²）和记录的最大破坏载荷F（单位：N），按照公式τ=F/A计算剪切粘结强度τ（单位：MPa）。

四、优势分析

提高测试精度：通过优化加载装置设计，减少应力集中，使数据更可靠。

增强实验室间数据可比性：标准化操作流程，确保不同实验室测试结果的一致性。

推荐用于科研与高要求质控场景：满足高精度测试需求，为产品研发和质量控制提供有力支持。
