#技术巡猎##比亚迪# 电池包遇到侧面碰撞时，保护电芯的办法处了把外壳做得更硬一些，有没有别的办法呢？比如，先安排一部分结构，主动被压坏？毕竟“吸能”就是传统安全里一个有效的方式。很多人对电池安全的第一反应都是加固，更厚的托盘，更硬的边梁，更结实的护板，听起来当然更安心。但碰撞并不是比谁更硬，它是一股突然闯进来的能量。外壳如果只负责支撑，如果没有足够的变形行程，这股力仍然可能沿着托盘和连接结构一路传到电芯，里面的电芯可能是受到挤压的。

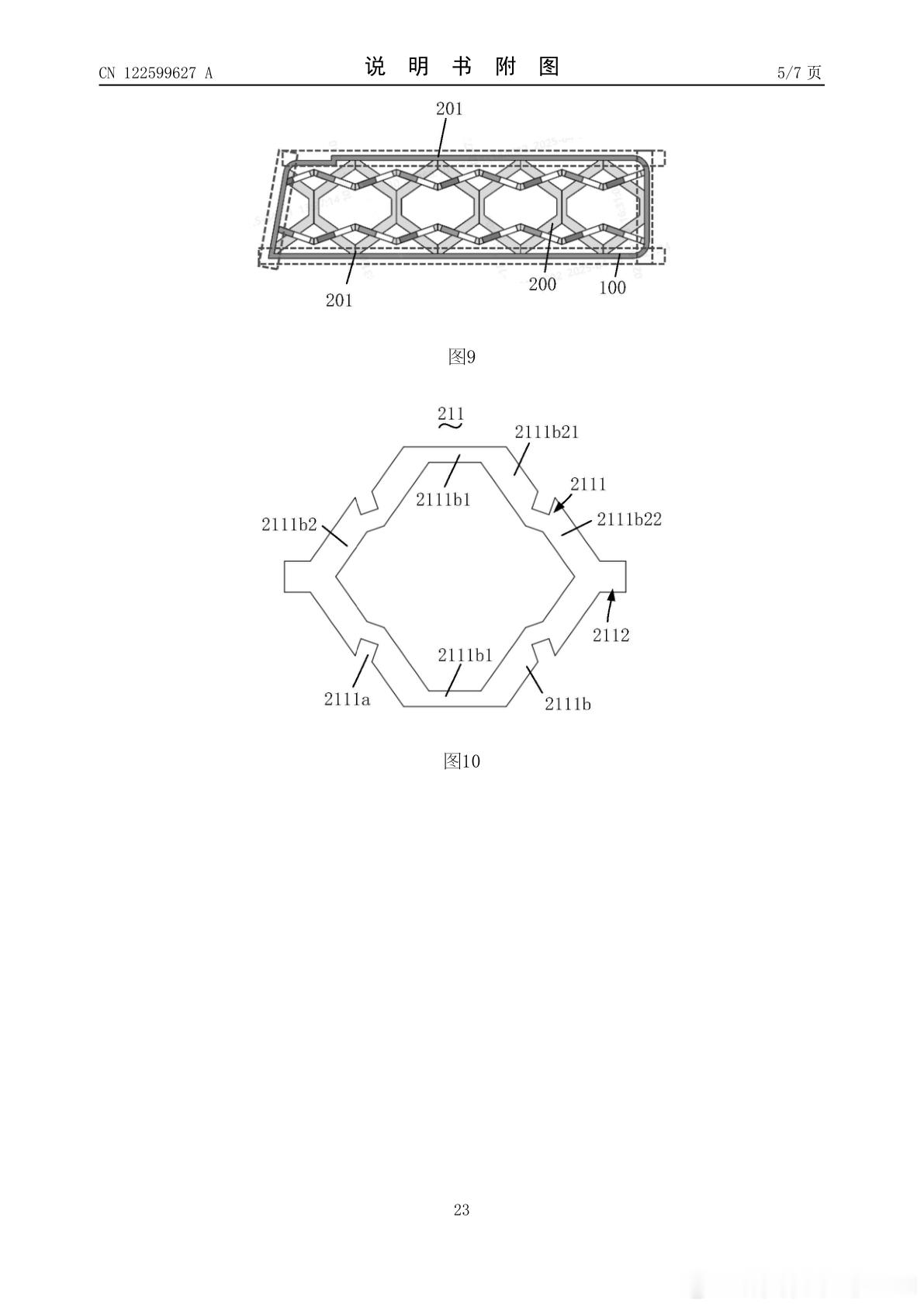

所以有时候，保护的关键不是完全不变形，而是决定谁先变形。比亚迪这套方案，在托盘的空腔里放入了独立的吸能结构。它外面有一个壳体，壳体内部不是实心材料，而是一组重复排列的三维吸能单元。撞击从电池包侧面进来时，外壳先把载荷送进吸能芯体，里面的单元在冲击力作用下发生塑性变形。所谓塑性变形，就是它被压弯、压扁之后不会自己弹回原样。结构损失了形状，却把一部分碰撞能量留在了自己的变形过程中。

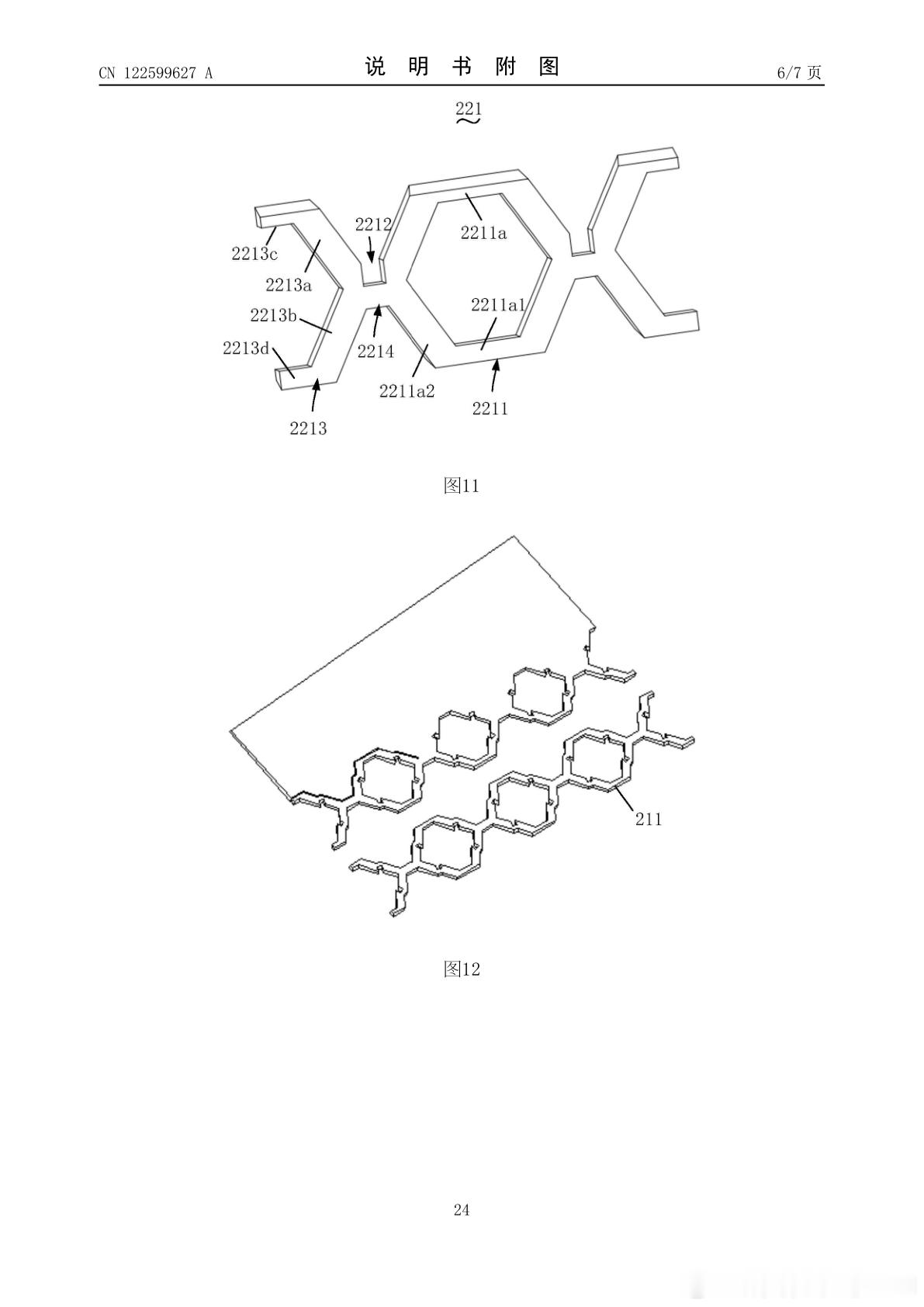

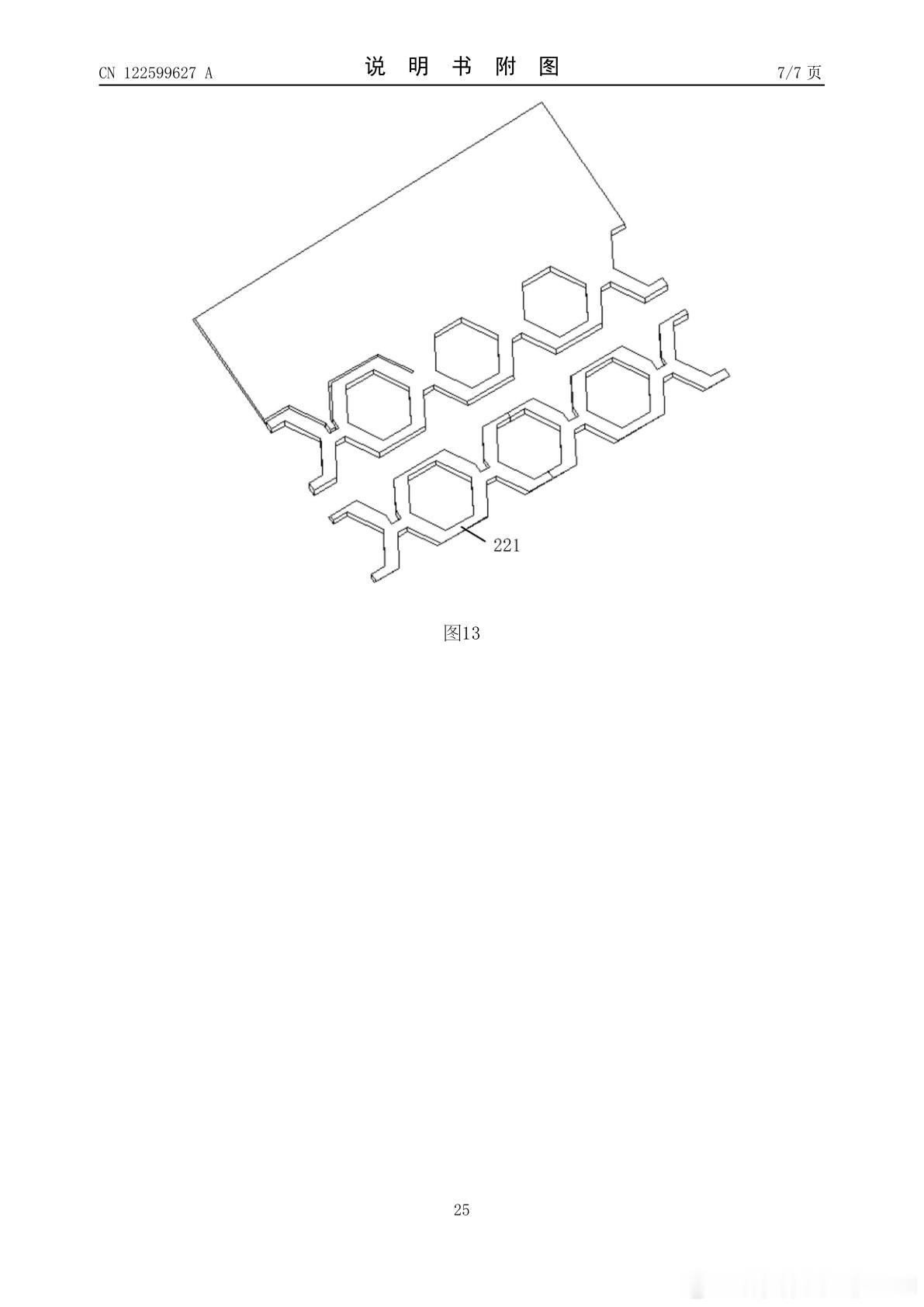

这有点像包装箱里的缓冲蜂窝。真正要保护的东西不动，外围那层材料先皱起来。不过这套吸能芯体并不是简单塞一块泡沫。每个吸能单元由主支架和副支架连接成三维骨架，多个单元可以沿一个方向排开，也可以沿两个甚至三个方向形成阵列。方案还让单元具备多个互相垂直的对称面。这样的结构意义在于，撞击不会永远从一个完全固定的角度到来，三维骨架能把受力分散到更多支杆，让压溃过程不只依赖一张薄板朝某个方向折叠。

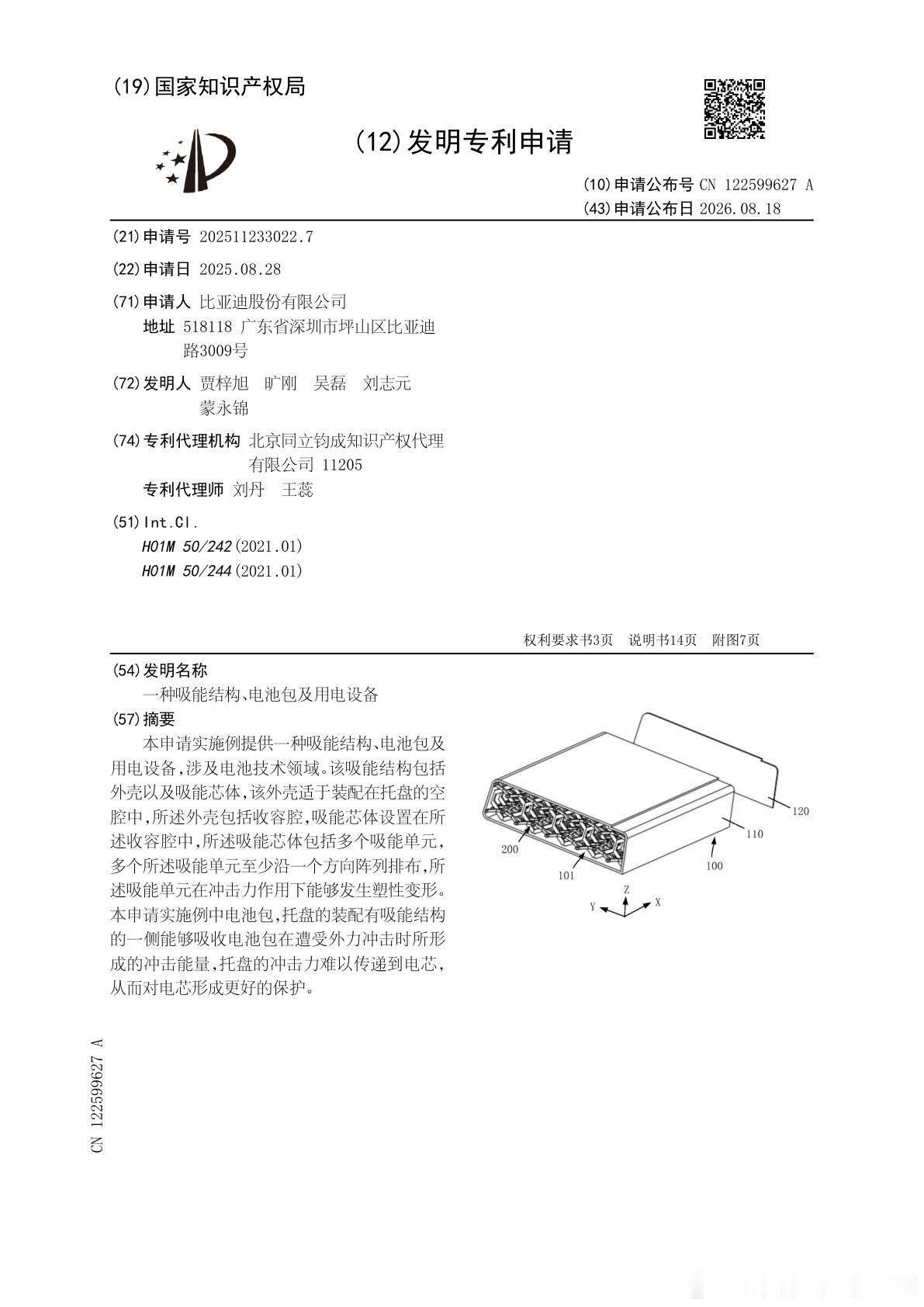

多个单元组合起来之后，吸能盒就像一条可以设计的缓冲带。哪里空间大，可以多排几层。哪里需要给吊柱、边梁或者连接点让位，就把盒体分成几段。专利给出的布置之一，是把多个吸能结构放在托盘边缘梁的空腔里，或者安排在相邻吊柱之间。那些原本只是结构间隙的位置，被转化成碰撞发生时可以消耗能量的行程。
它和传统加硬思路最大的不同，就是不要求每一层都死扛。边缘梁先接触冲击，吸能盒随后压溃，传到电芯附近的载荷才有机会被削弱。整个路径里，吸能结构承担的是一个可牺牲的角色。事故之后，这部分可能需要检查甚至更换，但它存在的目的，本来就是把不可逆的损伤尽量留在离电芯更远的地方。
那么，为什么还要给吸能单元套一个外壳？因为三维骨架需要被固定在托盘空腔里，也需要在运输、装配和日常振动中保持位置。外壳把许多细小单元收成一个可以安装的模块，还能让冲击更稳定地传入芯体。部分方案把芯体和外壳做成一体，减少内部松动，也方便按托盘空间设计不同形状。
这项技术给出的设计思路是很清楚的。电池包安全不只是围着电芯筑一道更硬的墙，还可以在墙外留出一段有顺序的变形空间。
一台车遇到撞击时，损伤不可能凭空消失，只能被引导到不同位置。比亚迪这套吸能结构做的，就是提前选好一个更愿意先受伤的地方。
