在射频微波系统里，射频衰减器主要用于在灵敏的测试和测量接收机之前降低被测设备的输出信号，以确保更符合阻抗匹配和精确控制发射机输出处的信号幅度。高功率射频衰减器的功率越大，发热越多；散热越好，功率容量越高。功率容量不是由电阻决定，而是由散热系统决定。今天我们来了解高功率射频衰减器散热设计与功率容量关系。

衰减器工作时，吸收的射频功率全部转化为热量。功率容量指长期稳定工作不损坏的最大输入功率。热量必须快速从电阻片传导到外壳、散热片、空气，否则温度升高会导致电阻漂移、焊盘脱落、介质烧毁，最终失效。

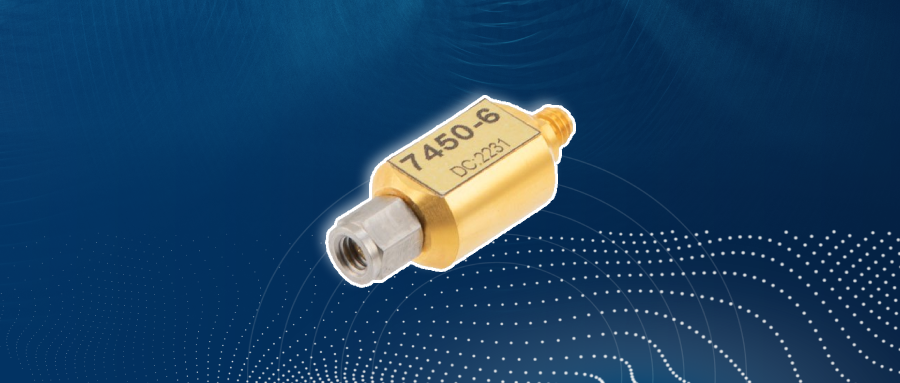

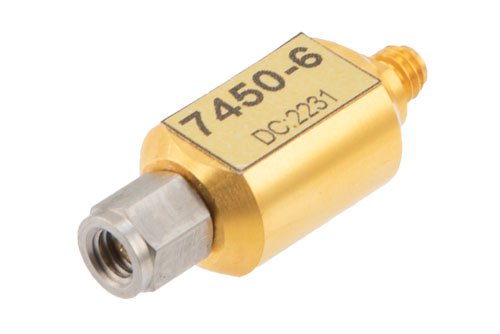

6 dB 固定衰减器，1.0 mm公头至 1.0 mm母头，额定功率为 0.2 W，DC ~ 110 GHz

‍散热设计决定功率上限。高功率衰减器采用四大散热手段：第一，低阻抗高热导率电阻材料，如厚膜电阻、薄膜陶瓷基片，热阻小；第二，一体化金属腔体，铜或铝合金材质，快速导走热量；第三，大面积散热片，增加与空气接触面积；第四，强制风冷或水冷接口，满足千瓦级应用。

功率容量与散热面积近似成正比：散热面积翻倍，功率容量接近翻倍。同样衰减量，带散热片的 50W 衰减器体积是无散热片 5W 的十倍以上。

温度与功率容量呈负相关：环境温度越高，允许功率越低。25℃标称 50W 的衰减器，85℃时可能只能承受 20W。

安装方式直接影响散热：贴紧金属面板、使用导热硅脂、保证通风，可提升实际功率容量；悬空安装、密闭空间、周围有热源，会导致散热变差，功率容量大幅下降。

散热设计的关键细节：散热片鳍片垂直布置，利于空气对流；表面黑色阳极氧化，提升辐射散热效率；内部电阻与腔体全接触，无空隙，降低接触热阻；连接器与腔体一体化，减少热点。

工程使用原则：第一，按实际功率 2~3 倍选型，预留余量；第二，遵循温度降额，高温环境降额使用；第三，正确安装，保证散热路径通畅；第四，避免脉冲峰值功率超过器件耐受值。

很多故障源于忽视散热：小功率衰减器用于大功率场景，几分钟烧毁；高温环境不降额，长期工作漂移超标；安装不当，局部过热损坏。

总之，高功率衰减器的功率容量由散热能力决定。散热设计越好，功率容量越高、稳定性越强。理解散热与功率的关系，正确选型、合理安装、降额使用，才能保证高功率射频系统长期可靠运行。
