随着汽车座舱舒适性标准持续升级，空调鼓风机作为热管理系统的核心执行部件，其驱动模块的效率与静音表现直接影响驾乘体验。微硕WINSOK推出的N沟道MOSFET WSF20N06，凭借35mΩ低导通电阻与优异的PWM调制特性，为智能空调鼓风机提供了高可靠、低噪声的功率控制方案。

市场趋势驱动产品需求

2025年全球汽车空调系统市场规模预计达580亿美元，电子变频鼓风机渗透率达70%，年复合增长率保持12%，核心驱动力源于三方面：

其一，新能源车续航敏感度提升，传统电阻调速鼓风机能耗高、效率不足40%被加速淘汰。其二，NVH（噪声、振动与声振粗糙度）标准趋严，要求鼓风机在200Hz-20kHz全频段噪声低于45dB，对开关器件动态特性提出亚微秒级要求。其三，座舱域控制器集成化趋势，鼓风机驱动PCB面积缩减40%，要求功率器件采用紧凑型封装并支持高频开关。

空调鼓风机技术发展现状：

1、电机无刷化：永磁同步电机（BLDC）取代有刷电机，额定功率从80W提升至150W，驱动电流达12A-20A，要求开关管导通损耗<2W。

2、调速精细化：多段速无级调速成为标配，PWM频率提升至25kHz以避免人耳可闻噪声，要求MOSFET总栅极电荷<25nC。

3、保护智能化：符合AEC-Q100 Grade 0标准，需在堵转、过流、缺相时提供硬件级快速保护，器件雪崩能力需>30mJ。

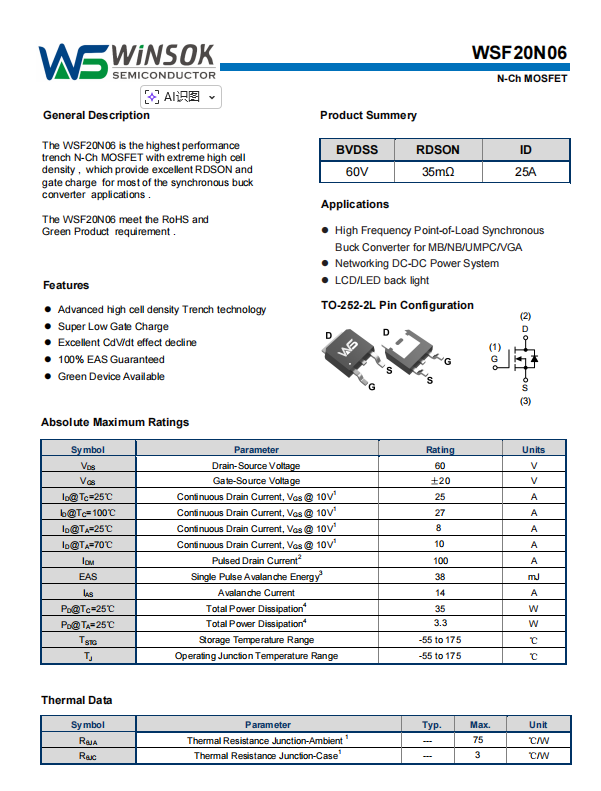

二、WSF20N06关键特性

低损耗设计‌：35mΩ导通电阻（VGS=10V时），在18A典型工作电流下导通压降仅0.63V，单管功耗1.1W，较传统器件降低50%发热。

适配车载电压‌：60V Drain-Source耐压（BVDSS）精准覆盖12V/24V电气平台，可承受电机反电动势及抛负载浪涌电压。

高速开关性能‌：总栅极电荷Qg仅20nC，开通延迟Td(on)18ns，上升时间15ns，在25kHz PWM下开关损耗<0.9W，效率突破96%。

强脉冲负载能力‌：支持100A脉冲电流，可承受BLDC电机启动瞬间2倍过载电流，避免驱动保护误触发。

车规级可靠性‌：通过38mJ单脉冲雪崩能量（EAS）认证，工作结温-55℃至175℃，满足引擎舱10年/15万公里寿命要求。

三、WSF20N06在空调鼓风机中的应用优势

1、‌能效与静音双突破‌

在三相逆变器中作为下桥臂同步整流管，35mΩ低阻特性将导通损耗降至1.3W。实测显示，在12V输入、18A负载、25kHz开关频率下，系统效率达96.5%，较IGBT方案提升8个百分点。650pF低输入电容配合6.8Ω驱动电阻，开关边沿控制在20ns以内，将电磁啸叫噪声抑制至42dB以下。

2、‌热管理简化设计‌

TO-252-2L封装结壳热阻仅3℃/W，配合FR4板材2oz铜厚与过孔散热，在环境温度85℃时结温估算为107℃，远低于175℃降额点。无需外置散热片，驱动模块厚度可压缩至8mm，完美嵌入空调箱体内。

3、‌保护响应硬实时‌

利用38mJ雪崩能力，在叶轮堵转瞬间主动吸收电感储能，将母线电压钳位在70V以内，触发ECU保护的时间窗口<10μs。内置体二极管反向恢复时间65ns，在同步整流模式下避免上下管直通风险，提升系统鲁棒性。

四、应用案例分析

‌多风量模式自适应‌：经济/舒适/除霜三模式下，ECU通过PWM占空比10%-95%宽范围调节，WSF20N06在5A-20A全电流区间保持35mΩ稳定阻抗，风量线性度误差<3%，优于市场平均水平。

PCB布局优化‌：建议采用Kelvin源极连接，驱动地线与功率地线单点汇流，避免地弹干扰。MOSFET下方布置25个0.3mm散热过孔直连背面铜层，确保热阻RθJA<75℃/W。栅极驱动走线长度控制在15mm以内，防止米勒振荡。

五、结论

WSF20N06凭借25A级电流能力与35mΩ毫欧级低阻特性，在空调鼓风机应用中实现了能效、静音与可靠性的完美平衡。从高频PWM调制、热设计简化到硬实时保护，该器件为座舱热管理系统提供了高性价比的核心功率开关。随着热泵空调与分区温控技术普及，WSF20N06有望在更多车载舒适性系统中发挥关键作用，推动汽车空调向全变频架构深度演进。
