压控振荡器（VCO）是许多可调通信、无线电、雷达、传感和测量系统的关键元件。VCO本质上是由输入电压（通常为模拟电压）控制的振荡器。因此，在整个可调范围内调节调谐电压可以成比例地改变VCO的输出射频信号。今天我们就来详细说说压控振荡器在PLL锁相环电路中的应用。

一、定义

压控振荡器（VCO）一般包括锁相环（PLL）、频率调制器、雷达和跳频远程接入技术。VCO的基本操作是输出依赖于外部可访问的控制输入的频率。

像大多数振荡器一样，压控振荡器是基于产生正反馈来迫使持续振荡。VCO还包括控制元件，可以调整正反馈振荡的频率。在某些情况下，这是一个变容二极管，它会影响谐振回路的谐振频率，该谐振回路用于产生振荡所需的正反馈相移。这是有效的，因为变容二极管可以作为反向偏置二极管工作，表现出与电压相关的电容特性。电压控制电容器作为用于产生振荡的指示电容器（LC）储能电路的可变控制，因为电容值的变化最终改变了储能电路中的谐振行为。

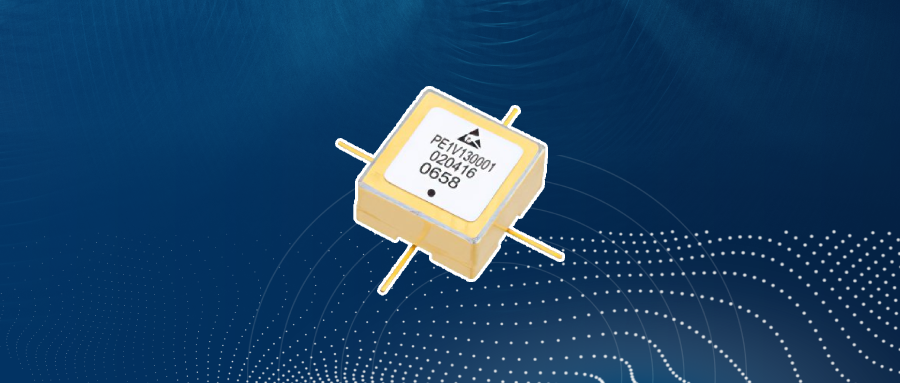

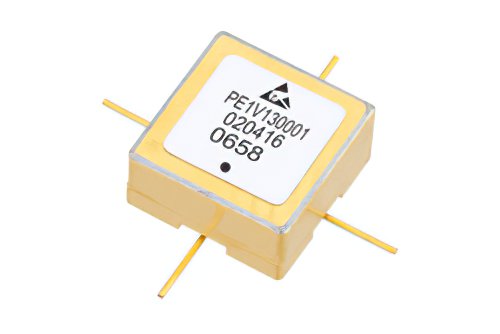

表面贴装 (SMT) 压控振荡器 (VCO) ，18 MHz ~30 MHz，相位噪声 -140 dBc/Hz，0.5 英寸，高可靠密封

二、在PP锁相环电路里的应用

在PLL锁相环电路中，VCO承担着频率生成与相位跟踪的作用。PLL通过鉴相器比较参考信号与VCO输出经分频后的反馈信号，产生误差电压，经环路滤波器平滑后驱动VCO调整频率，最终使输出信号与参考信号在频率和相位上保持同步。此时，VCO的相位噪声直接决定了PLL输出信号的短期频率稳定度，尤其在环路带宽之外，VCO的噪声占主导地位。同时，VCO的调谐线性度影响PLL的锁定时间与环路稳定性，非线性过大会导致环路增益变化，引发抖动甚至失锁。此外，VCO的推压效应（即电源或负载变化引起的频率偏移）也会通过PLL传递到输出端，因此其抗干扰能力同样关键。

选型VCO时，与PLL指标相关，具体有：

1）相位噪声：通常以10 kHz或100 kHz偏移处的dBc/Hz值衡量，低噪声VCO多采用高Q值LC谐振腔，但调谐范围较窄；若系统要求宽调谐，则可能需接受稍高的噪声基底。

2）调谐范围与线性度：应确保在目标频段内VCO增益（Kvco）变化平缓，便于环路滤波器设计。

3）电源电压与功耗：尤其在电池供电设备中，低压低功耗VCO更具优势。

4）封装与集成度：表面贴装器件便于自动化生产，而集成VCO的PLL芯片可简化布局，但灵活性较低。

此外，还需关注推压系数、温度稳定性及启动时间等动态特性。

在实际应用中，器件的供应链与技术支持同样重要。总之，VCO在PLL中不仅是频率源，更是决定系统噪声性能与动态响应的关键环节。选型时需从相位噪声、调谐特性、功耗、集成度及实际应用条件等多维度综合评估。
