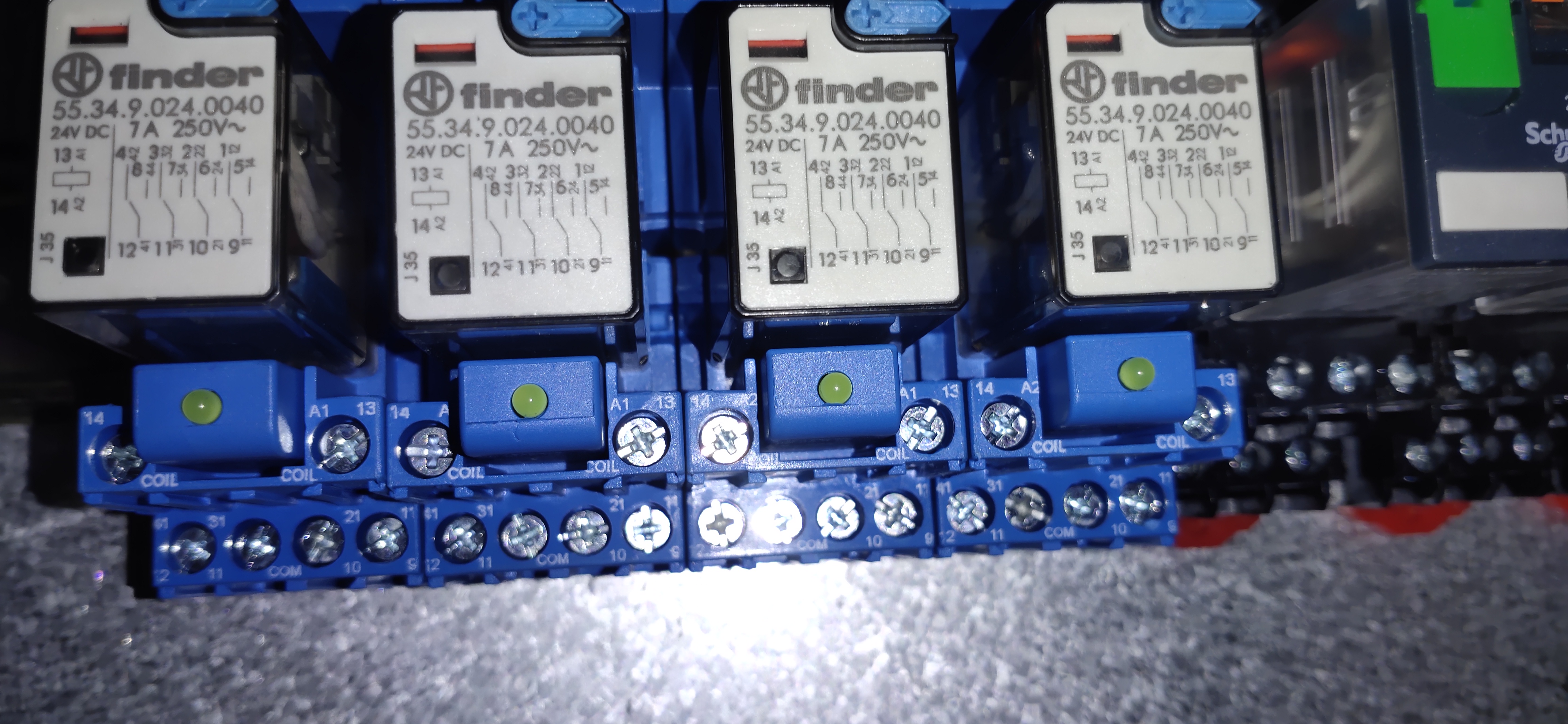

​继电器线圈并联二极管的核心作用

继电器线圈并联二极管（续流/飞轮二极管），其核心目的在于抑制断电时产生的反向感应电动势，防止驱动电路受损，这是电子电路设计中的基础保护措施。

继电器线圈属于电感器，其核心特性为“电流不能突变”，类似于水流具有惯性。通电时，线圈会产生反向电动势以阻碍电流增加，不过持续时间较短，影响可忽略不计；而断电瞬间才是关键所在——电流急剧减小，依据法拉第电磁感应定律，线圈会产生高达工作电压数倍乃至十几倍的反向电压。若不加以处理，该反向电压会直接击穿驱动开关管（如三极管、MOSFET），还会通过高频谐波干扰MCU、模拟电路，进而导致系统误动作。

二极管的保护逻辑分为三步：通电时，二极管反向偏置，处于断路状态，不影响电路正常运行；断电瞬间，反向电动势使二极管正向偏置，瞬间导通；为感应电流提供“线圈→二极管→线圈”的低阻抗泄放回路，电流以热量形式缓慢消耗，同时将开关管两端电压钳位在约0.7V（硅管），避免其遭受高压冲击。

此方案成本低廉且保护效果良好，但会使继电器释放延迟几毫秒（因为电流衰减较慢）。若需要更快的切换速度，可选用“二极管 + 稳压管”（加快衰减）、RC缓冲电路（适用于交流继电器）或TVS管（应对快速瞬变）等变体方案。总之，给继电器线圈并联二极管，是为感性负载能量提供安全的泄放路径，是电子设计必须遵循的准则。
