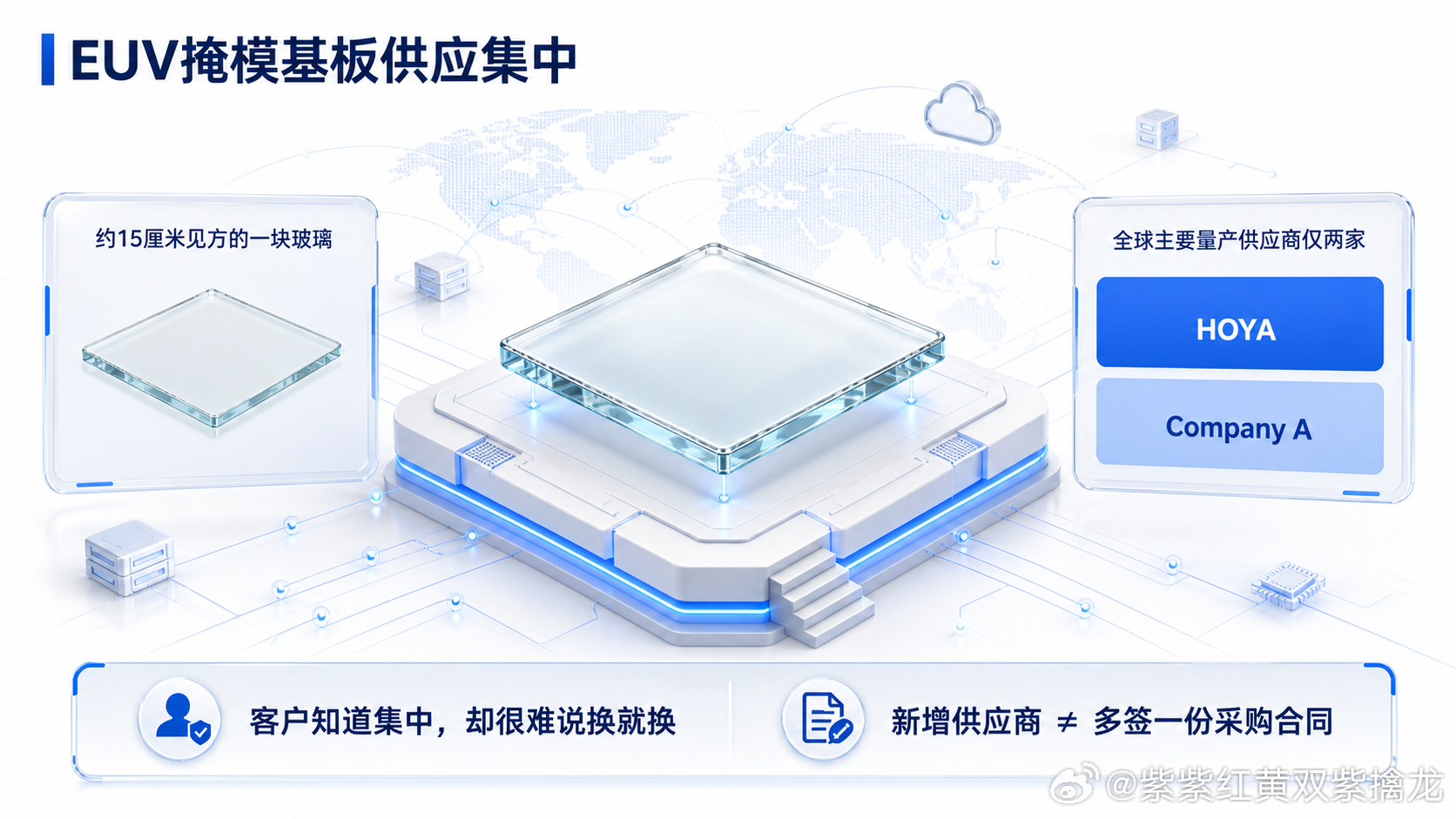

全球主要供货商就两家，这块玻璃换起来有多麻烦一块大约15厘米见方的玻璃，全球主要量产供应商就两家。客户当然知道供应集中，却很难说换就换。HOYA在2025年综合报告里放了一张2024财年EUV掩模基板市场份额图，图上只有两块：HOYA和“Company A”。想增加一家供应商，远不是多签一份采购合同那么简单。

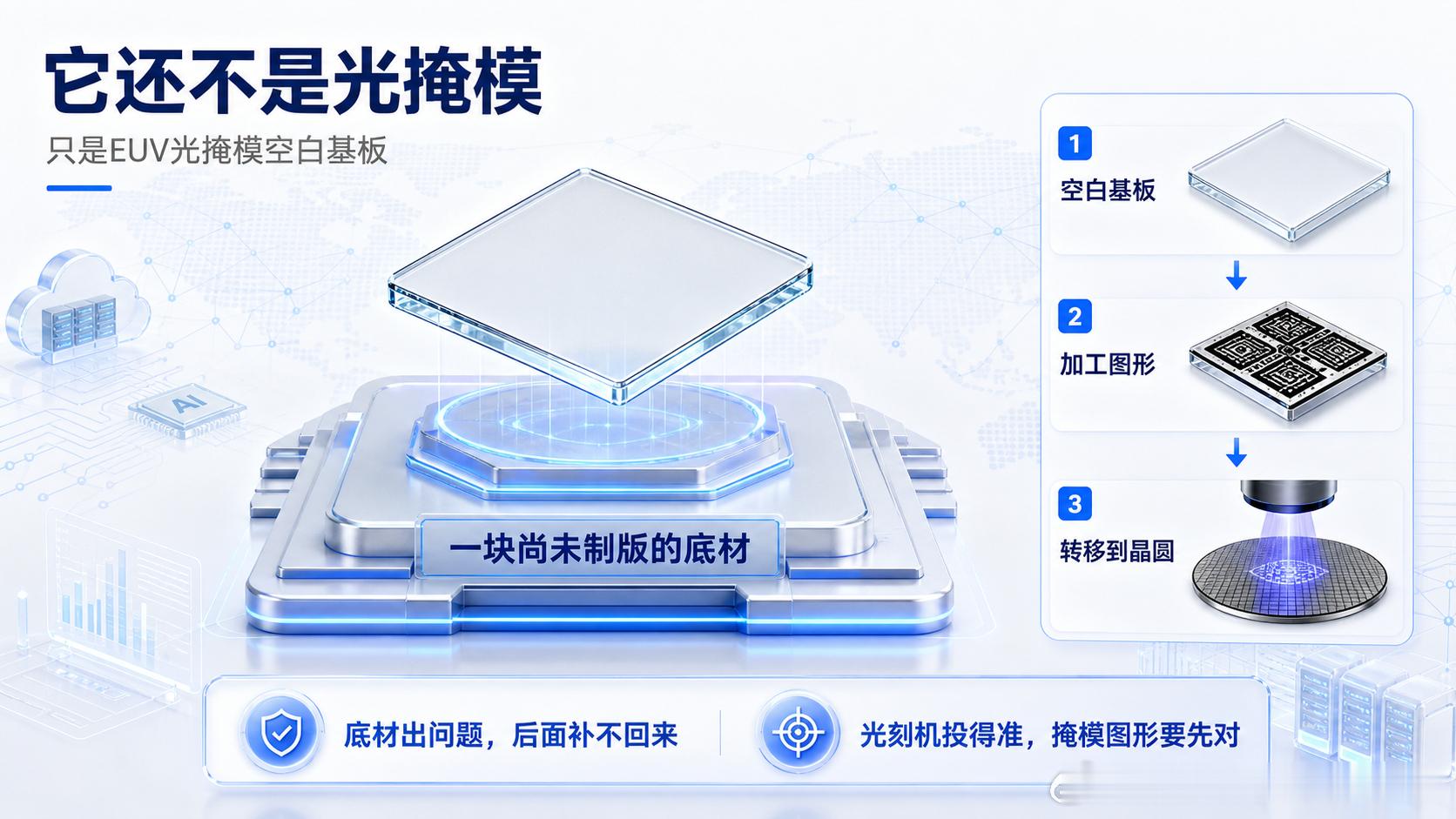

它还不是光掩模，只是一块“毛坯”这块材料的全名叫EUV光掩模空白基板，也常被简称为EUV掩模基板。它上面还没有芯片的电路图形。光掩模厂要在这块基板上加工出图形，做成光掩模，再由光刻机把图形转移到晶圆上。可以把光掩模理解成印刷用的原版，掩模基板就是那张尚未制版的底材。底材出问题，后面刻得再仔细也补不回来。大家更熟悉价格高昂的EUV光刻机，却很少留意光刻机每次曝光时面对的这张“原版”。机器决定能不能投得准，掩模则决定一开始拿到的图形对不对。

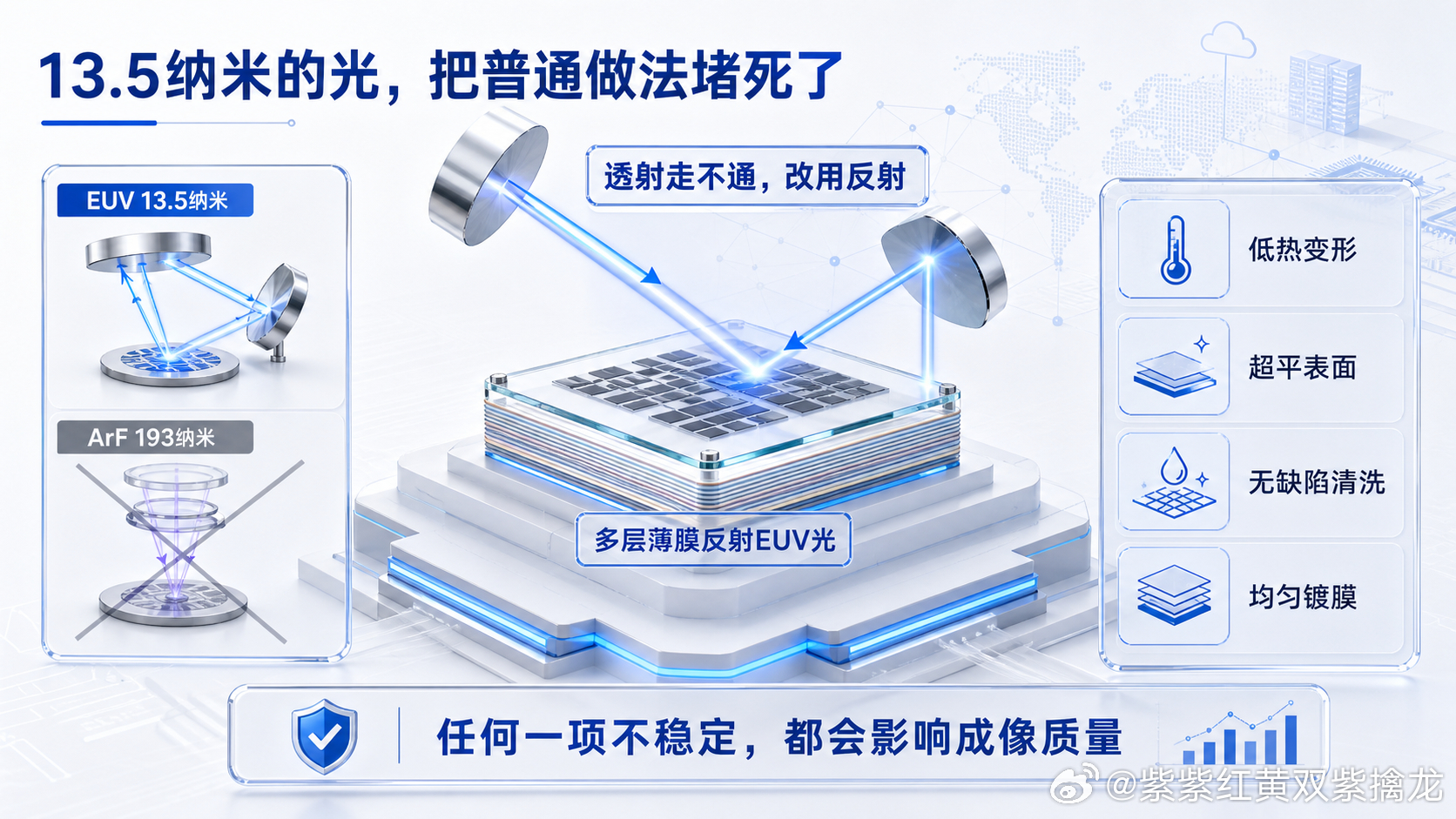

13.5纳米的光，把普通做法堵死了EUV光的波长只有13.5纳米，传统深紫外光刻常用的ArF光源是193纳米。波长短了一个数量级，光学系统的工作方式也跟着变了。大多数材料都会吸收EUV光，普通透镜和透射式掩模走不通。EUV光刻机内部改用反射镜，掩模也要依靠多层薄膜把EUV光反射回去。于是，一块基板要同时过几道难关：玻璃受热后不能明显变形，表面要足够平，抛光和清洗不能留下缺陷，多层薄膜还要均匀地沉积在上面。这不是把玻璃磨亮一点。材料、抛光、清洗、检测和镀膜，其中任何一项不稳定，最后都可能落到成像质量上。

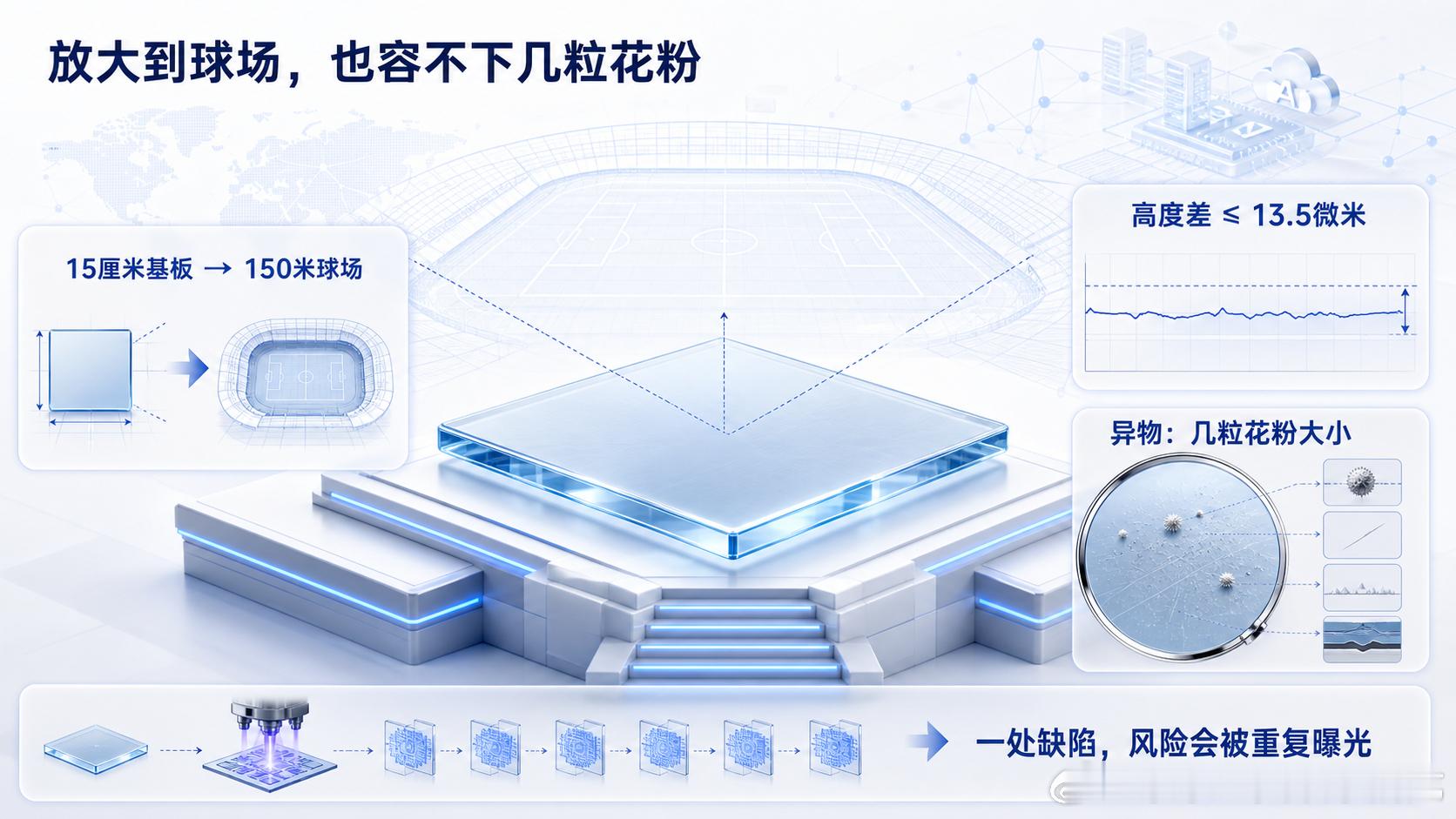

放大到球场，也容不下几粒花粉AGC公开资料里有一个很直观的比喻：把大约15厘米见方的基板放大到150米见方的球场，表面最高处与最低处的允许差异仍要控制在13.5微米以内。异物要求更夸张。放大到东京巨蛋那么大的面积，允许出现的异物，也只有几粒杉树花粉大小。肉眼看着干净，在这里没有意义。颗粒、划痕、微小凹凸，甚至藏在反射膜层下面的缺陷，都可能干扰EUV光的反射。光掩模又不是只曝光一次。它会反复把同一组图形投到晶圆上，一处缺陷如果影响成像，风险也会跟着重复出现。先进制程把线条越做越细，对基板瑕疵的容忍度自然越来越低。

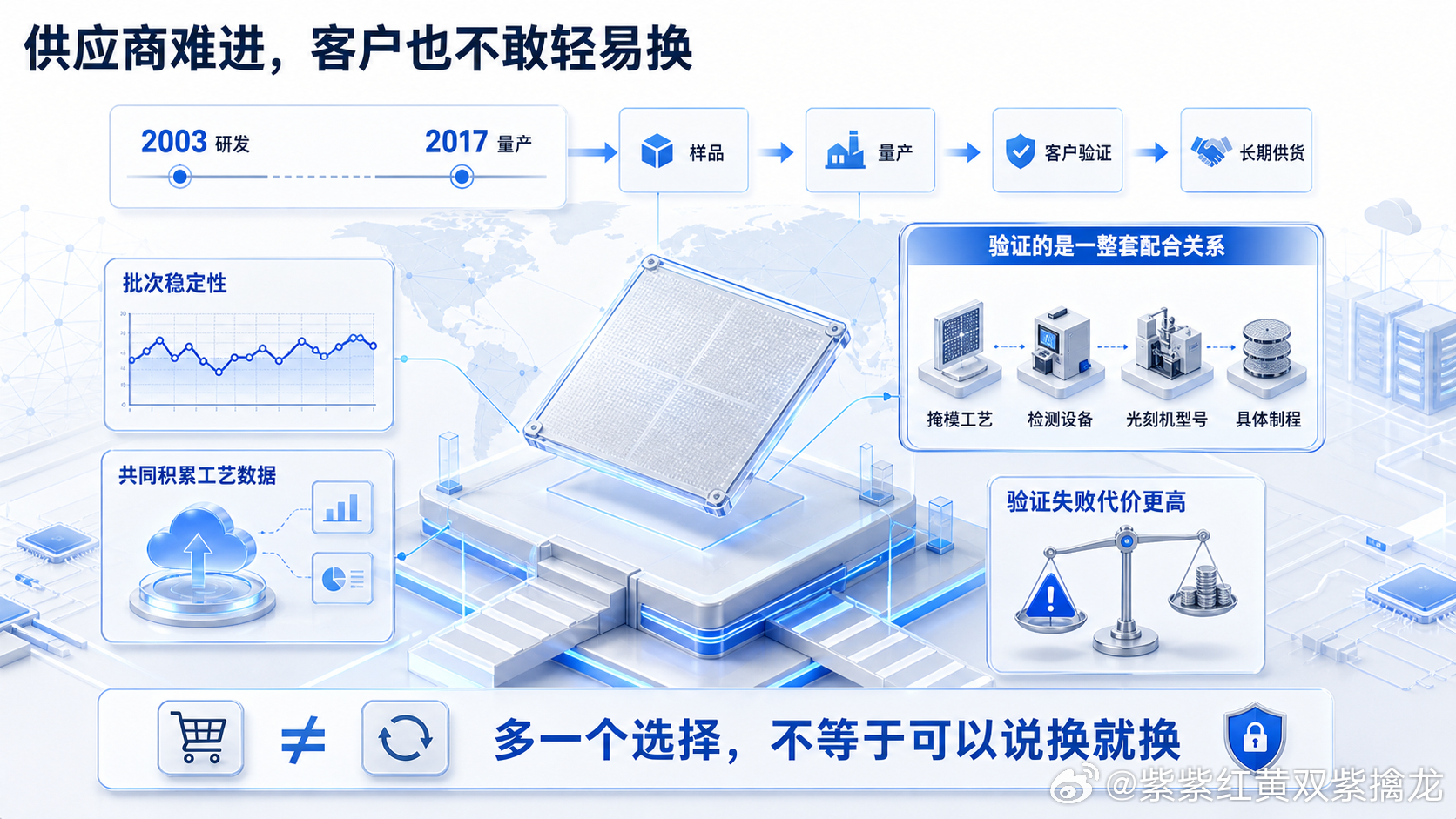

供应商难进，客户也不敢轻易换技术门槛只能解释一半。研发、量产和客户验证连在一起，供应商的位置才不容易松动。AGC从2003年开始研发EUV掩模基板，到2017年才进入量产，前后用了十多年。这不能代表所有厂商都要花同样长的时间，但足以说明：实验室做出样品，离稳定供货还有很远。客户要验证的是一整套配合关系。新材料要和光掩模工艺、检测设备、光刻机型号以及具体制程配合；进入下一代节点，膜层设计和性能要求还会继续调整。已有供应商卖的并非孤立的一块玻璃，它们还在和客户共同积累工艺数据。新供应商即使做出了性能接近的样品，也要重新证明批次稳定性、缺陷水平和长期供货能力。单次检测合格，只能说明这一张样品达到了要求。量产供应还要面对不同批次、不同设备状态和工艺调整，客户关心的是缺陷水平能不能长期保持在同一条线上。这里如果反复波动，光掩模厂原有的检测、修复和制版参数也可能跟着调整。备选供应商也不能只在供应紧张时临时出现。它需要在需求不大的阶段维持产线、人员和质量体系，还要同步参加下一代产品开发。对一家新进入者而言，难点既有产品合格，也有长期陪着客户更新规格的成本。换供应商的收益，也许只是采购端多一个选择；验证失败的代价，却可能落到昂贵的光掩模、曝光效率和晶圆良率上。两边放在一起，客户谨慎并不奇怪。

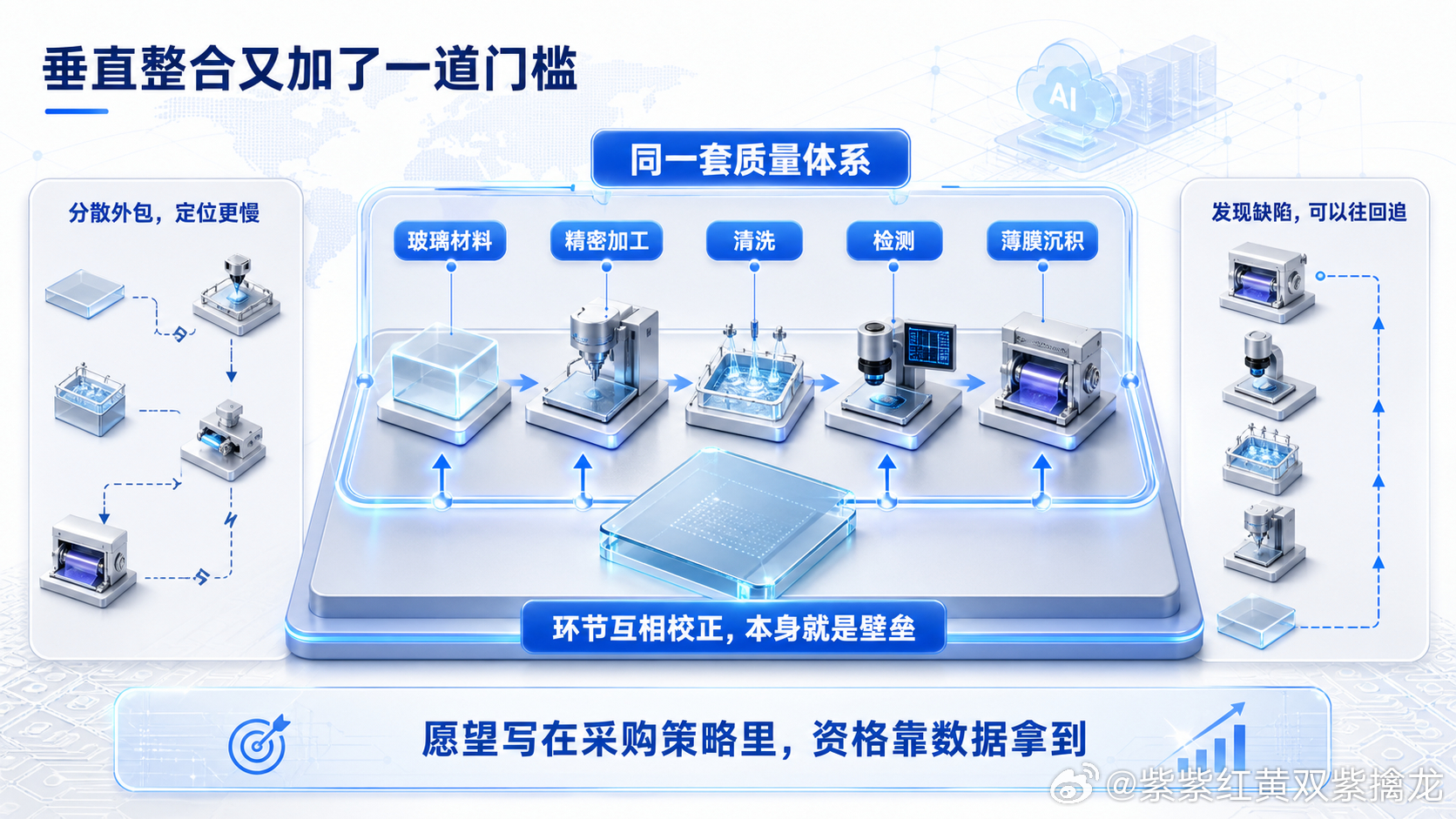

垂直整合又加了一道门槛EUV掩模基板不是单一配方产品。低热膨胀玻璃、精密加工、清洗、检测和薄膜沉积要接在同一套质量体系里。据AGC披露，它是全球唯一能够从玻璃材料一路做到最终镀膜的厂商。各道工序握在同一套体系里，发现缺陷后可以沿着整条制造过程往回追。如果玻璃来自一家、抛光交给另一家、镀膜再换一家，问题究竟出在哪一步，定位和修正都会更慢。先进制程对误差太敏感，制造环节之间能不能互相校正，本身就是壁垒。这也解释了一个看似矛盾的现象：芯片厂希望供应链更分散，实际导入新供应商的速度却快不起来。愿望写在采购策略里，量产资格要靠一批又一批数据拿到。

稀缺，不等于靠数量取胜供应商这么少，很容易让人把它理解成一门量大、价高、需求不断累加的生意。HOYA在年度报告里专门提醒过一个容易漏掉的细节：掩模基板在研发阶段会使用较多，但它并不是光刻胶那样随着每片晶圆持续消耗的耗材，进入量产后的需求强度反而相对有限。这一点很重要。EUV掩模基板的壁垒很高，不等于市场可以只看晶圆产量做乘法。一家芯片厂什么时候需要更多掩模基板，要看它开发了多少款芯片、每款芯片需要多少套掩模、EUV层数有没有增加，以及制程或设计修改带来了多少次重新制版。晶圆厂开工率提高会影响需求，但中间还隔着掩模利用和更新节奏。对新供应商来说，市场规模相对专业，反而增加了进入难度。产线、检测设备和研发团队都要提前投入，能够合作的先进制程客户却很有限。产品没有通过验证，再多名义产能也进不了量产供应链；拿到一次验证，也不代表下一代节点可以直接沿用。老供应商面对的情况也差不多。它们能守住份额，靠的是长期跟着客户修改膜层、缺陷控制和检测方法。每次设备与制程向前走，已有经验能缩短摸索时间，却不能替代新一轮验证。所以，看这条供应链不能只数全球有几家厂商。供应商数量回答的是稀缺性，新增掩模套数、EUV使用层数和下一代产品验证，才决定需求能不能落到实际出货上。

High-NA还会把门槛往前推现有EUV光刻机的数值孔径主要是0.33，新一代High-NA EUV提高到0.55，用来继续缩小可打印的图形。分辨率提高以后，掩模基板面对的平整度、缺陷和反射性能要求不会放松。HOYA已经公开提到相移掩模、High-NA和Hyper-NA产品的开发；AGC也在推进面向下一代设备的产品验证。所以，这门生意很难靠一款产品长期吃老本。老供应商要跟着客户和设备世代继续开发，新进入者追赶的也不是昨天的规格。后面观察这条供应链，我更关心两个变化：High-NA产品能否顺利完成客户验证，以及芯片厂推动多供应商策略后，主要量产份额有没有出现实质变化。

一台光刻机能刻多细，大家很容易看到。一块玻璃允许留下多少误差，往往要等供应链出问题时，才会被注意到。风险提示：内容只作为研究，不作为投资建议。
