热点观点畅聊会暴涨至2.38亿/mm²！同样是中芯N+3工艺，华为麒麟9050Pro为何能实现密度飞跃？
时隔六年，华为今日正式发布麒麟9050Pro，一组数据直接引爆行业。

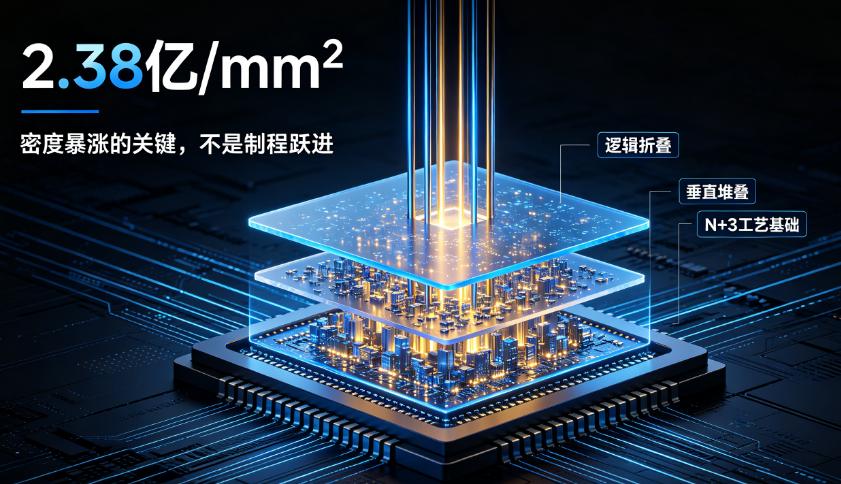

该芯片晶体管密度来到2.38亿个每平方毫米，对比上代麒麟9030Pro暴涨55%。很多人第一反应，是不是中芯直接把工艺冲到5nm了？在我看来，这是最大的误区。
首先，依据华为发布会、中科院预发布平台公开论文口径：麒麟9050Pro底层晶圆依旧是中芯N+3工艺，光刻节点没有升级，没有EUV光刻机加持。
也就是说，制造芯片的“地基”没有变强，密度暴涨，根源不在晶圆厂，而在华为海思的设计创新的逻辑折叠技术。
传统芯片走的是摩尔定律老路：拼命把晶体管做的更小，平面上塞更多管子。但走到7nm之后，继续缩小晶体管，高度依赖EUV，成本、物理门槛双双拉满。
在没有EUV光刻机的条件下，华为开始换道，用韬定律提出的时间缩微替代几何缩微。

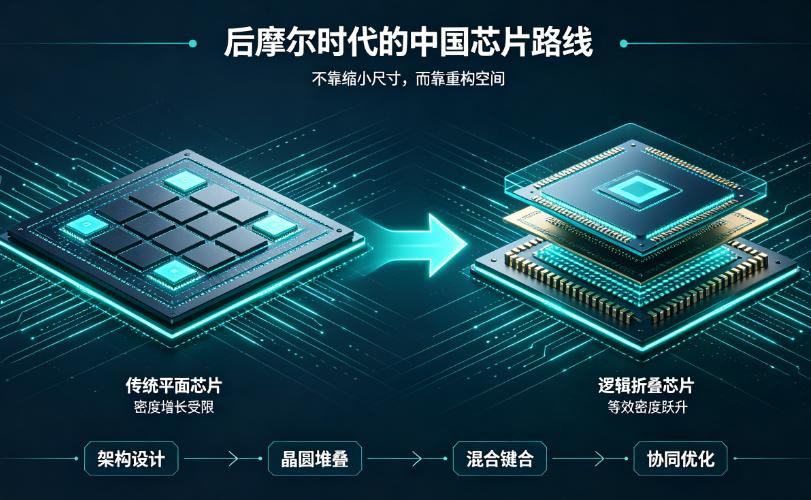

通俗讲，以前芯片是单层平房，所有电路全部平铺在一张硅片上。而逻辑折叠，是直接把同一套芯片内部的逻辑单元，拆分到两层硅晶圆，通过微米级混合键合垂直堆叠到一起，搭建一栋复式楼房。
这不是简单把两颗芯片摞在一起，而是电路单元级别的立体重构，内部打通大量垂直互联通道，既提升单位面积晶体管数量，还缩短信号传输路径，降低信号延迟。
我认为，这才是华为麒麟9050Pro这次突破最有含金量的地方。同样的制造工艺，不靠更先进光刻机，靠架构、EDA工具、封装协同，硬生生拿到接近一代制程迭代的密度收益。

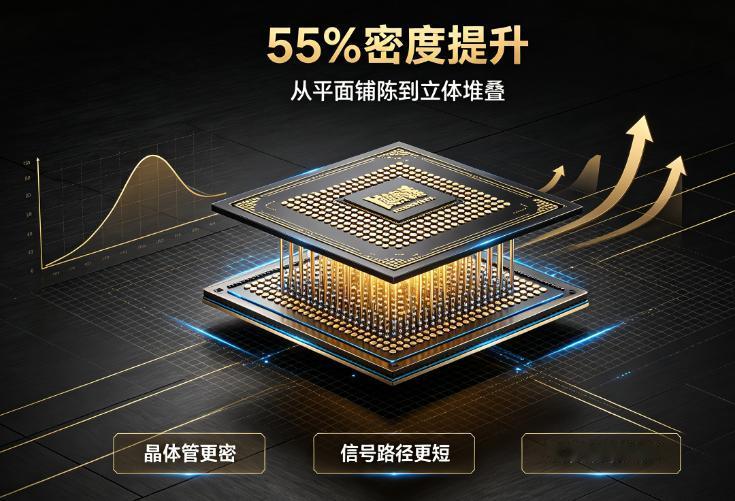

官方给出数据，55%的密度提升，相当于过去三年靠缩小晶体管尺寸才能拿到的成果总和。
当然，我们也不能盲目神化这项技术。
密度暴涨不能直接等同于3nm、2nm平面芯片。N+3本身仍是DUV多重曝光工艺，堆叠也带来散热、良率、设计工具的巨大挑战，华为也要通过架构优化、模块分散布局去对冲堆叠带来的发热压力。
真机实际体验，还要等待实测验证。华为时隔六年再次发布高性能芯片
站在行业角度看，在外部技术封锁的大背景下，华为的这条路给国产芯片指明一条可行方向：当追赶先进光刻遇到壁垒，架构创新完全可以打开新的增长空间。
不是靠奇迹，是华为六年的沉淀，在设计端啃下的硬骨头。
麒麟9050Pro的密度飞跃，是后摩尔时代，中国半导体交出的一份不一样的答卷!
