在机器视觉、工业检测、医疗影像等领域，图像采集卡是连接前端图像设备与后端计算系统的核心枢纽。它不仅解决了原始图像信号与计算机数据的“格式互通”问题，更决定了图像传输的速度、精度与稳定性，直接影响整个视觉系统的运行效率。本文将从技术原理、核心分类、关键参数、主流应用到实操选型，全方位拆解图像采集卡，帮你形成完整的知识体系与选型逻辑。

一、底层原理：图像采集卡如何打通“信号到数据”的链路

图像采集卡的核心使命，是将相机等图像源输出的原始信号，高效、无损地转化为计算机可处理的数字图像数据，整个过程可拆解为四个关键步骤，且不同信号类型的处理路径略有差异：

1.信号接收：采集卡通过对应接口接收两类信号：一类是模拟相机输出的 CVBS、S-Video等模拟信号，以连续电压变化形式存在；另一类是工业相机、高清摄像头输出的HDMI、Camera Link等数字信号，以离散二进制数据流形式存在。这一步需接口精准匹配，否则会出现信号丢失或无法识别的问题。

2.信号处理与转换：针对模拟信号，采集卡内置高精度模数转换器（ADC），将连续电压信号采样、量化为数字像素值，采样率和转换精度直接决定图像的保真度；对于数字信号，无需模数转换，由FPGA、ASIC等专用芯片接收原始数据流，完成格式标准化（如将RAW格式转为RGB/YUV格式）和初步纠错处理，避免数据传输错误。

3.预处理优化（高端型号专属）：搭载 FPGA 芯片的工业级采集卡，会在数据传输前完成硬件级预处理，比如降噪、ROI（感兴趣区域）裁切、图像纠偏、色彩校正等。这一步能大幅减少传输至计算机的数据量，减轻CPU后续运算压力，尤其适合高帧率、高精度的工业检测场景。

4.高速数据传输：处理后的数字图像数据，通过 PCIe、GigE等总线接口快速传输至计算机内存。为避免高帧率采集时的数据丢失，部分采集卡会配备板载缓存，临时存储峰值数据，确保传输链路的连续性，工业级采集卡的传输延迟可低至1ms以内，部分高精度型号甚至能达到微秒级。

二、核心分类：按场景选对“专属类型”

图像采集卡的分类维度多样，其中接口类型和信号类型是最核心的分类方式，直接决定其适配场景，具体分类及特点如下：

分类维度

具体类型

核心特点

典型应用场景

按信号类型

模拟采集卡

需内置 ADC 转换器，分辨率低（≤720×576），成本低，信号易失真

老旧模拟相机改造、入门级监控

数字采集卡

无需模数转换，分辨率支持 4K/8K，色彩还原度高，传输稳定，是当前主流

工业检测、医疗影像、广电直播

按接口类型

PCIe 系列

支持 x1/x4/x8/x16 通道，PCIe5.0速率达64GB/s，延迟＜1ms，支持硬件触发

工业自动化、半导体检测、多路 4K 采集

USB 系列

即插即用，成本低，USB3.2 Gen2 速率达10GB/s，传输距离≤5米，抗干扰弱

家庭监控、办公扫描、轻工业简易采集

Camera Link

支持四种配置，速率最高 6.8GB/s，同步误差＜0.1μs，同步精度极高

精密测量、半导体检测、高端工业视觉

GigE Vision

基于以太网，速率 1GB/s-10GB/s，传输距离可达100米，支持多相机扩展

生产线分布式采集、智能交通、远距离监控

CoaXPress

单根同轴电缆可传数据、电力和控制信号，灵活性高，适配新一代工业设备

高端工业检测、多设备协同采集

除此之外，按应用场景还可分为工业级、民用级、医疗级等。工业级侧重抗干扰和稳定性，医疗级强调图像精度和行业认证（如 DICOM 标准），民用级则追求性价比和易用性。

三、关键参数：看懂决定性能的“核心指标”

选型时需聚焦核心参数，避免因参数不匹配导致系统性能瓶颈，以下是必须关注的五大关键指标：

1、传输带宽：这是保障高分辨率、高帧率采集的核心。计算公式为单路图像带宽 = 分辨率×帧率×像素位深÷8，选型时需预留30%以上冗余。例如4路4K@30fps（10位深）相机，所需带宽约15.5GB/s，需选择PCIe4.0 x4（32GB/s）及以上规格的采集卡。

2、分辨率与帧率：分辨率决定图像细节精度，需匹配相机最高分辨率（如 1080P、4K、8K）；帧率衡量采集速度，工业检测场景常需数百帧/秒，科研高速成像场景甚至需数千至数万帧/秒，需根据具体需求选择，避免帧率不足导致漏检。

3、同步与触发能力：多相机协同场景（如整车外观检测）需关注同步精度，工业级采集卡支持硬件触发、PTP 精确时间协议，同步误差可控制在纳秒级；触发模式方面，硬件触发适配工业设备联动（如零件到位后自动采集），软件触发适合轻量单点采集场景。

4、像素位深：决定图像色彩精细度，常见 8bit、10bit、12bit。民用监控8bit即可满足需求，而医疗影像、精密印刷检测等场景，需10bit以上位深保障色彩还原的准确性，避免因色彩偏差导致判断失误。

5、环境适应性：工业场景需关注宽温范围（工业级多为 - 40℃~85℃）、抗振动等级（符合MIL-STD-810G标准）和EMC电磁兼容认证；户外场景则需优先选择支持远距离传输的型号，抵御复杂环境对信号的干扰。

四、主流应用：渗透多领域的“隐形支撑”

图像采集卡的应用已覆盖工业、医疗、广电等多个关键领域，不同场景对其性能需求各有侧重：

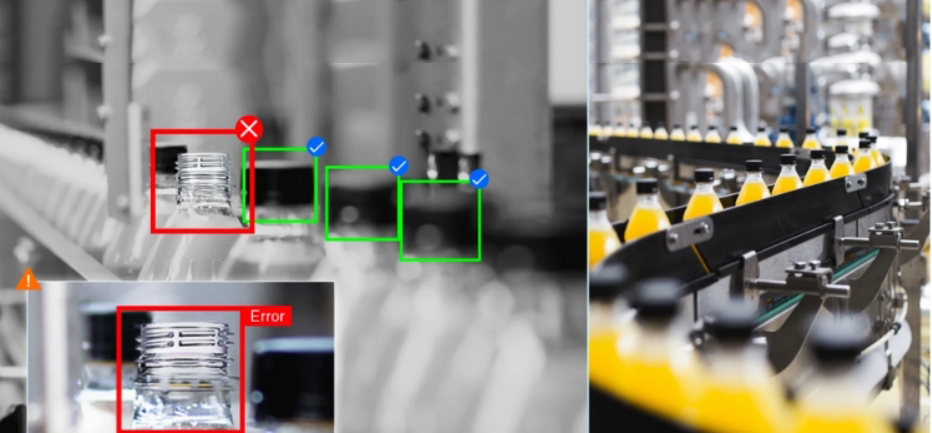

1、工业自动化与智能制造：核心用于 PCB 板缺陷检测、汽车零部件尺寸测量、机器人视觉引导等。需选择PCIe或Camera Link接口的工业级采集卡，保障高帧率、低延迟和多相机同步，比如半导体检测中，同步误差＜0.1μs的采集卡可精准识别微米级缺陷。

2、医疗与生命科学：适配超声设备、内窥镜手术影像、显微镜细胞分析等场景。要求高分辨率、低噪声和精准色彩还原，部分需符合医疗行业 IEC 60601 标准，确保影像数据可用于临床诊断。

3、广电与直播领域：用于演播室多机位切换、大型活动直播、4K 视频后期制作。需支持SDI接口，具备帧同步功能，保障多路高清信号无缝切换，避免直播时出现画面卡顿或撕裂。

4、智能交通与安防：支撑车牌识别、交通流量监控、大型安防中心多路监控。优先选择 GigE Vision 采集卡，兼顾远距离传输和多通道采集能力，满足7×24小时连续运行的稳定性需求。

5、科研高速成像：服务于流体力学分析、生物运动研究等场景。需极高帧率和带宽，通常搭配 Camera Link HS 或CoaXPress接口的采集卡，可捕捉数千甚至数万帧/秒的高速物理变化。

五、选型指南：避开坑点的实操步骤

选型的核心逻辑是“场景匹配+参数适配”，按以下步骤操作可大幅降低决策失误率：

第一步：锁定接口兼容性

优先确认采集卡接口与相机输出接口一致，比如工业相机用 Camera Link 接口，就对应选择Camera Link采集卡；广电设备多用SDI接口，需匹配SDI采集卡。嵌入式视觉场景可关注MIPI CSI-2接口，民用场景则可选HDMI或USB接口。

第二步：核算带宽与帧率需求

根据相机的分辨率、帧率和像素位深，用公式计算所需带宽，并预留 30% 以上冗余，避免高负载时丢帧。例如单路4K@60fps（10bit）的图像，需至少12Gbps带宽，需选择PCIe3.0 x4及以上规格。

第三步：匹配场景的特殊需求

多相机协同场景需确认采集卡的触发接口数量和同步精度；精密检测场景优先选带 FPGA 预处理的型号；户外或远距离场景优先GigE Vision或CoaXPress接口；医疗、军工等特殊领域需提前确认产品是否符合行业认证标准。

第四步：验证软件与系统兼容性

确认采集卡支持所用操作系统（Windows/Linux），且兼容Halcon、OpenCV等图像处理软件。优先选择提供完整SDK开发包的品牌，方便后续系统集成和二次开发，降低搭建成本。

第五步：平衡成本与性能

避免“性能过剩”或“性能不足”，民用监控、办公扫描等轻量场景选USB系列即可；工业级场景切勿用民用卡替代，否则会因抗干扰弱、稳定性差导致生产线停工，反而增加隐性成本。
