HDMI有源光纤与传统铜缆，长距离连接问题解析

HDMI黑屏这个问题，做工程的人几乎都遇到过。线插上去，显示器没反应，或者偶尔闪一下又黑了，排查起来比VGA麻烦得多。原因是HDMI不只是传视频信号，背后还有一套握手协议在跑，任何一个环节出问题都可能导致黑屏，不像VGA那样至少还能显示个模糊的画面告诉你信号到了。

一、HDMI黑屏的几种可能

先把常见原因理一下，不然上来就换线缆，可能根本没换到点子上。

HDCP握手失败是一个高频原因，尤其是传输链路上有切换器、分配器、延长器的时候。HDCP是内容保护协议，发送端和接收端要互相认证，中间任何设备不支持或者认证超时，画面就黑屏。这种黑屏有时候是开机正常用一段时间之后突然黑，或者切换信号源之后黑，不是一直黑。

EDID读取问题也很常见。EDID是显示器告诉发送端"我支持哪些分辨率和刷新率"的信息，发送端通过DDC通道读取。长距离传输或者线缆质量差，DDC信号读取失败，发送端不知道显示器的能力，要么输出一个显示器不支持的格式，要么干脆不输出，黑屏。

然后才是信号衰减问题。HDMI是高速差分信号，4K@60Hz的带宽要求接近18Gbps，对线缆和传输介质要求很高。超过无源铜缆的极限距离，高频分量衰减，信号完整性崩了，接收端无法解码，黑屏。

二、普通铜缆的极限在哪里

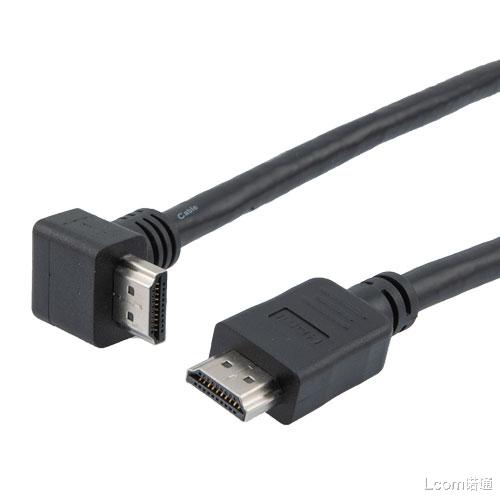

无源HDMI铜缆，1080p大概能跑5～8米，4K可能3米就到极限了，这是物理限制，没有办法绕过。线缆做得再好，铜缆在这个频率下的衰减特性就是这样。

有源铜缆（线缆内置芯片做信号补偿）能把距离推到15～20米，再长就很勉强了。这类线缆价格比普通线贵一些，用法跟普通线一样，但有几个注意事项：方向性，发送端和接收端不能接反；取电方式，有的靠HDMI口取电，有的需要外接USB供电，现场施工的时候要确认电源够不够；另外线缆较硬，穿管施工不方便，弯折半径要注意。

超过20米的场合，有源铜缆基本上就不是一个好选择了，稳定性很难保证，偶发黑屏会让人抓狂。

三、有源光纤HDMI的实际表现

有源光纤HDMI，两端是HDMI接头，中间走光纤，内置光电转换模块。对设备来说用起来跟普通线一样，但传输距离直接跳到50米、100米甚至更长，信号完整性不受距离影响，也不受电磁干扰影响。

在长距离固定安装场合，光纤HDMI是目前最干净的解决方案。画质不打折扣，延迟极低（光纤传输延迟基本上可以忽略），稳定性好，一旦安装到位基本上不需要再动。会议室、报告厅、展厅的固定安装，这个方案非常适合。

缺点也实在，例如价格比铜缆贵不少，而且同样有方向性，发送端接收端不能搞反，光纤线缆不能过度弯折，施工要小心。另外光纤HDMI通常不支持ARC（音频回传）和某些CEC控制功能，如果系统里需要这些功能，选型前要确认清楚。

还有一点容易被忽略，有源光纤线两端都需要供电给内置模块，一般从HDMI口取电，但有些发送设备的HDMI口供电能力弱，可能出现模块工作不稳定的情况。遇到这种问题，换一个有独立USB取电的型号。

四、实际工程怎么选

距离在15米以内、预算有限，铜缆够用。距离20～100米、固定安装，光纤HDMI是首选，一步到位，后期不用折腾。

距离超过100米，或者需要一对多分发信号，光纤HDMI单根线就搞不定了，这时候要考虑HDBaseT方案或者HDMI over IP。HDBaseT用一根Cat6网线同时跑视频、音频、控制信号，单路100米，工程安装里用得很普遍。HDMI over IP把信号编码压缩后走网络传，灵活性最高，但有编解码延迟，对延迟敏感的场合要测试评估。
