‍在射频系统中，相位噪声会直接影响信号的频谱纯度和通信质量，在设计VCO时，需通过多种技术手段来专门抑制相位噪声，从而得到低相位噪声VCO。今天我们就来说说低相位噪声压控振荡器在雷达中的应用。

一、低相位噪声压控振荡器

在雷达系统中，本振信号的纯净度直接决定了整机的探测性能，而压控振荡器（VCO）作为本振源的核心器件，其相位噪声指标尤为关键。简单来说，相位噪声描述了信号在频域上的短期频率稳定度，表现为载波频率周围出现的随机噪声边带。对于雷达来说，相位噪声过高会导致接收机底噪抬升，进而掩盖微弱目标回波，降低信噪比和探测距离。

低相位噪声压控振荡器通过采用高Q值谐振腔（如介质谐振器或声表面波谐振器）以及低噪声有源电路设计，将相位噪声压制在极低水平。这类器件通常具备宽调谐范围与低噪声的平衡能力，能够在电压控制下实现频率的精确调谐，同时保持极低的近端和远端相位噪声。

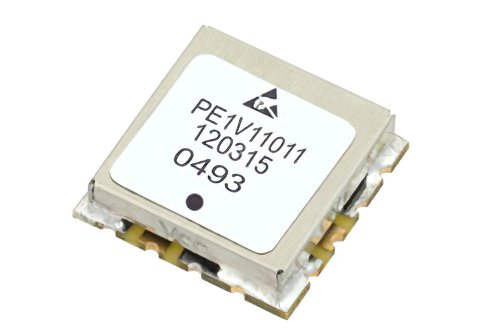

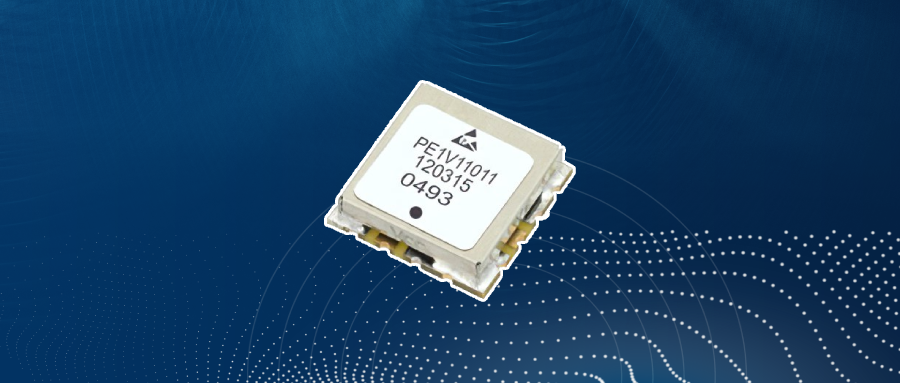

表面贴装 (SMT) 压控振荡器 (VCO) ，200 MHz ~400 MHz，相位噪声 -106 dBc/Hz，0.5 英寸封装

二、应用

在雷达应用中，低相位噪声VCO通常作为主振荡器或驱动后续倍频/混频链的源头。以脉冲多普勒雷达为例，本振信号的相位噪声会直接耦合到接收通道，形成距离-多普勒平面上的噪声基底。若VCO在1kHz偏移处的相位噪声为-100dBc/Hz，经混频后可能在近距离强杂波旁产生虚假目标或淹没低速小RCS目标。因此，选用相位噪声低于-110dBc/Hz@10kHz的VCO，可显著改善雷达在复杂电磁环境下的目标分辨能力。

在频率合成架构中，VCO常与锁相环（PLL）配合使用。此时，VCO的近端相位噪声主导合成器输出，而远端噪声受参考源和分频器影响。低相位噪声VCO能有效降低合成器在关键偏移频点的噪声贡献，使整个本振链路的积分相位抖动控制在1°以内，满足高相干雷达对信号纯度的要求。

此外，在相控阵雷达中，每个T/R通道均需独立本振，VCO的相位一致性直接影响波束指向精度。低相位噪声VCO配合数字校准算法，可在多通道间实现相位同步，减少波束畸变。
