半导体材料“生死局”：谁在扼住芯片的咽喉？

AI芯片热度持续走高，市场讨论焦点大多聚焦在制程工艺、光刻机精度之上。但很少有人意识到，芯片博弈打到当下，真正决定产业链生死的底牌，藏在元素周期表里。

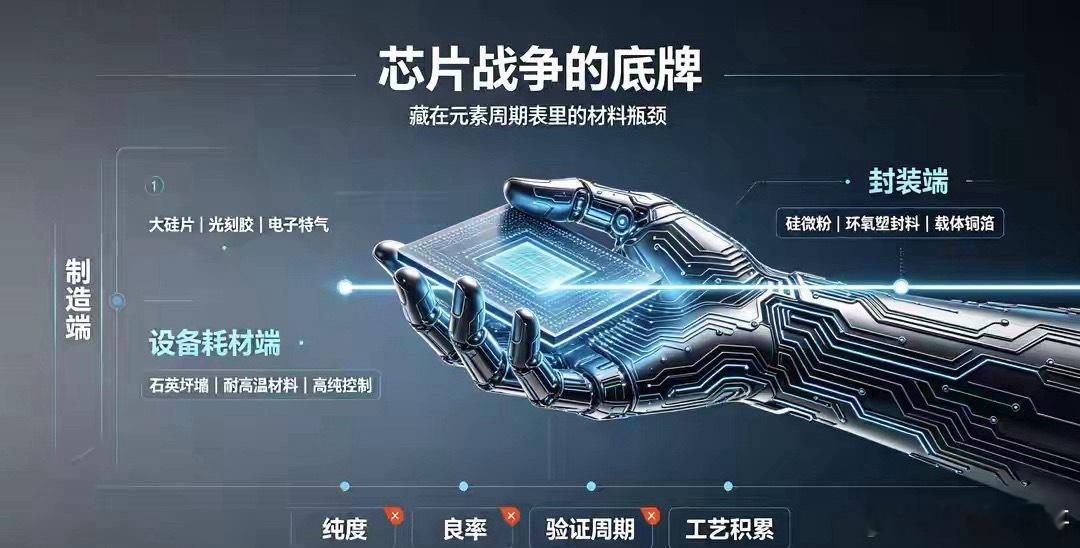

那些不起眼的粉末、特种气体、化学辅料，才是扼住全球芯片产业的隐形杀手锏。今天抛开设备不谈，拆解半导体产业链中不可替代的核心材料，看懂为什么部分材料，即便砸下巨额资金，也难以快速实现国产化。

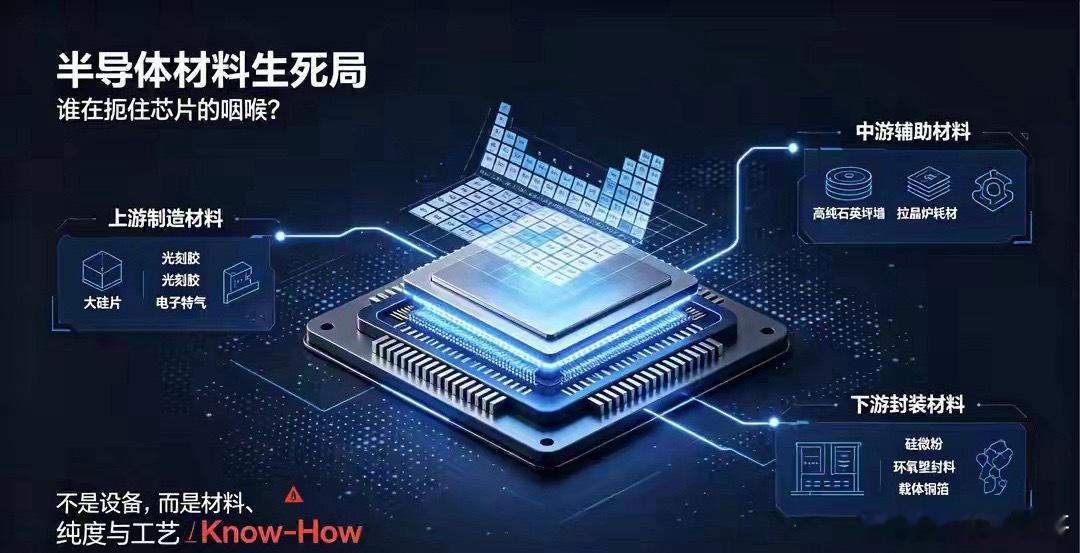

一、上游制造材料：芯片的地基与墨水

芯片制造，就是在指甲盖大小的硅片上雕刻纳米级电路。而支撑这一切的，就是上游半导体材料，相当于芯片的地基与墨水。

大硅片，芯片的物理载体当前主流是12英寸大硅片，全球超六成产能掌握在日本信越化学、SUMCO手中。国内已经实现技术突破，但高端大硅片自给率仅25%左右。难点不在于能不能做出来，而是纯度、良率、长期稳定性。晶圆厂材料验证周期动辄两三年，替换供应商的试错成本极高，一旦材料出现波动，整批晶圆直接报废，这也是国产材料导入最大的现实阻碍。

光刻胶，光刻机的灵魂墨水高端ArF浸没式、EUV光刻胶，被东京应化、JSR等日系企业垄断全球93%以上市场份额。国内高端光刻胶国产化率不足10%，是当前卡得最紧的环节。难点不在于配方，而在于极致的杂质控制。金属杂质要控制到十亿分之一级别，难度堪比在太平洋之中找出一滴墨水。配方可以逆向研发，但稳定的提纯工艺、批次一致性，需要长年累月的打磨。

电子特气，晶圆厂的血液用于芯片刻蚀、掺杂工艺，先进制程要求纯度达到9N（99.9999999%）。哪怕微量水汽、氧气混入，都会造成整批晶圆报废。全球八成市场被空气化工、林德等美欧日巨头把控，国内整体自给率不到三成。特气品类繁多，不同工艺对应不同气体，每一种都需要攻克提纯、检测、储运全套难题。

二、中游辅助材料：拉晶炉里的“锅”

很多人只关注设备本身，却忽略设备配套耗材。高纯石英坩埚就是典型代表，它是拉制单晶硅的核心容器。

想要产出合格硅棒，坩埚必须同时满足三大苛刻条件：超高纯度，不能污染熔融硅液；耐高温，承受1500℃以上高温；化学惰性，不会和硅发生反应。高端石英砂原料基本依赖美国尤尼明、挪威TQC。国内石英股份虽在追赶，但半导体级高端产品仍存在不小差距。没有合格的石英坩埚，再好的硅原料，也拉不出高品质单晶棒。

三、下游封装材料：被忽视的隐形功臣

芯片制造完成之后，封装环节同样藏着不少隐形壁垒，很多材料的重要性常常被市场低估。

硅微粉，塑封料的主角芯片环氧塑封料（EMC）中，硅微粉重量占比达到70%‑90%，作用是调节热膨胀系数，防止芯片通电发热后开裂。普通硅微粉国内已经实现国产化，但面向HBM高带宽内存等先进封装所需的低α射线球形硅微粉，依旧高度依赖日本企业。α射线会干扰存储芯片信号，对颗粒形貌、杂质控制要求极高，技术门槛极高。

封装基板上游材料载体铜箔、低热膨胀系数电子布，是高端封装基板的核心原料。其中载体铜箔细分赛道，几乎被日本三井金属一家垄断。缺少这一材料，高端封装基板就无法生产，属于比光刻胶还要小众的“独孤求败”细分领域。

结语

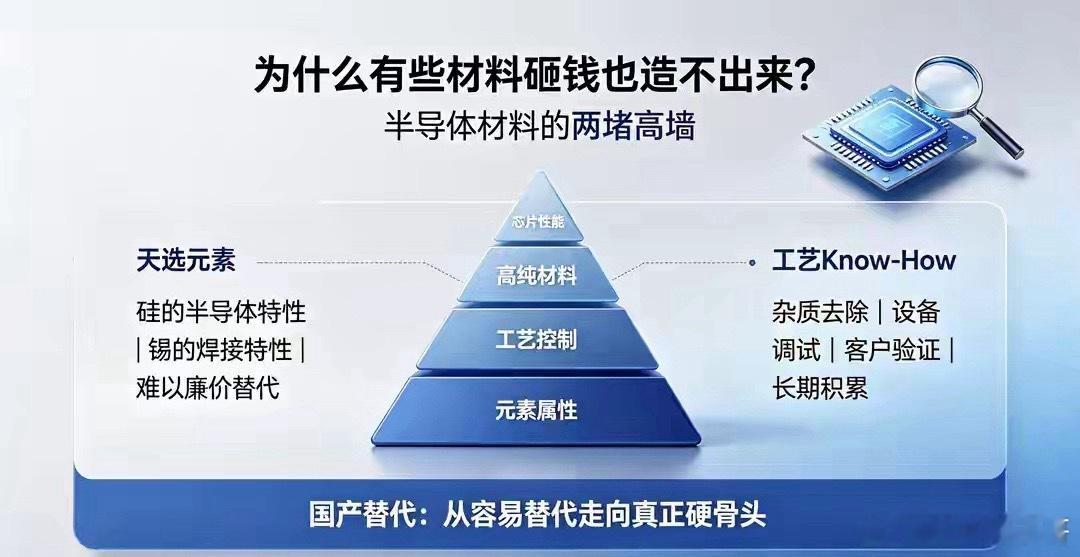

看完整条材料链条，就能够理解，所谓“不可替代”，背后横亘着两道高墙。第一堵墙，是天选元素。部分材料的物理化学属性在元素周期表里独一无二，没有廉价替代品，这是客观的物质条件限制。第二堵墙，是工艺Know‑How。纯度从6N提升到9N，不是简单加大投入就可以实现。背后是几十年沉淀的杂质去除工艺、设备调试经验，以及晶圆厂长期的客户认证信任。百亿资金可以建厂，但无法速成整套工艺体系。

国产替代喊了许多年，现实是：容易实现替代的品类已经完成突破，剩下的全部都是难啃的硬骨头。但恰恰是这些难以逾越的壁垒，才凸显这场突围战的价值。路虽远，行则将至。本文数据来源于行业公开研报及企业公告，仅供科普参考，不构成投资建议。
