在射频、微波和毫米波系统而言，许多系统存在由于器件和系统损耗出现不平坦增益出现杂乱起伏的问题。在宽带雷达技术中，为了减少误差，需要在多个倍频程下以可控制的方式生成平坦的增益。而增益均衡器能对器件或系统的不平坦增益曲线进行修正，以提高其平坦性的有源或无源器件。今天我们就全面了解一下增益均衡器。

一、定义

增益均衡器(gain equalizer)，简单理解，就是调节工作频带内增益平坦度的器件。当我们的设计的系统，增益平坦度达不到要求的时候，经常会用到这种电路。

一般放大器的增益会随着频率的升高而降低，而射频系统一般都是由多级放大器级联而成，所以一般系统的增益也是随着频率的升高而降低。所以在链路中经常会用到增益均衡器，来平衡高低频段的增益。

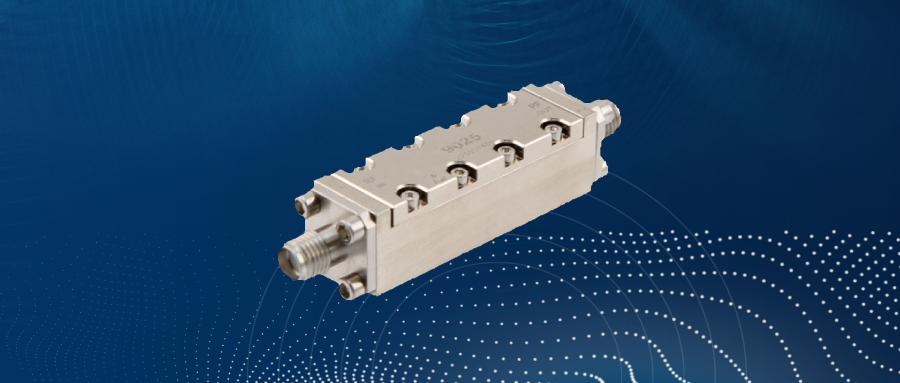

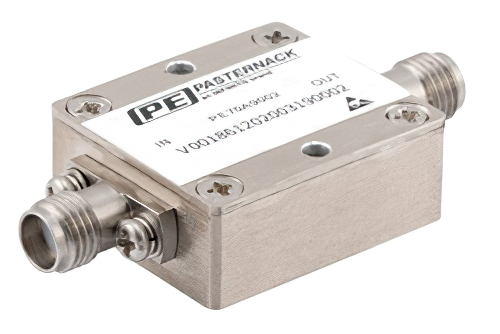

正斜率均衡器，500 MHz ~ 2 GHz，固定均衡值 5 dB，损耗 1.8 dB，最大引脚 +30 dBm，现场可更换，SMA

二、性能指标

增益均衡器需考虑的性能指标有：

‍斜率线性度(slope linearity)：衡量均衡器与放大器增益的匹配程度

驻波(VSWR)：定义增益均衡器的匹配特性‍

插损(insertion loss)：一般会希望增益均衡器在增益最差的那个频率(一般是最大频率点)插损比较小。在工作频率范围内的最高频率处，插入损耗最小的增益均衡器为最优。‍

补偿范围(slope compensation range)：指均衡器的最大插损与最小插损之间的差值

对于采用高调制阶数的复杂调制方案的现代雷达、测量测试及通信系统而言，还可能需要考虑相位噪声及相位平衡此两参数。其中，增益均衡器的主要性能参数为其插入损耗-频率特性曲线。

由于增益均衡器将所吸收的信号能量转化成了热量，因此对于许多增益均衡器而言，其功率处理能力为一项限制性的性能参数。此外，增益均衡器的封装和互连方式必须能够使其在承受持续高温的同时，不发生性能下降。

增益均衡器一般用于电子战（EW）、信号情报（SIGINT）及测量测试应用。采用级联增益级的应用也可能需要使用增益均衡器对许多射频放大器的复合负增益斜率进行平坦化。
