随着新能源汽车800V高压平台加速落地，车载充电机（OBC）作为核心三电部件，其功率因数校正（PFC）模块的效率与可靠性直接决定充电速度与电网兼容性。微硕WINSOK推出的N沟道400V高压MOSFET WSF6N40，凭借超低栅极电荷与优异的雪崩能力，为6.6kW及以上功率等级的PFC电路提供了高频化、高密度的理想开关方案。

市场趋势驱动产品需求

其一，超级快充需求倒逼：800V架构可将充电时间缩短至15分钟以内，PFC输出母线电压需提升至800Vdc，要求功率器件耐压裕量充足。其二，能效法规趋严：欧盟要求OBC效率≥95%，传统Si MOSFET在50kHz以上开关频率损耗剧增，难以满足。其三，功率密度革命：车企要求OBC体积缩减40%，推动PFC工作频率向100kHz+迈进，对器件动态特性提出纳秒级要求。

PFC技术发展现状：

1、拓扑高频化：交错并联Boost成为主流，单路功率3.3kW，开关频率50kHz-100kHz，需平衡开关损耗与EMI，要求Qg<20nC。

2、电压平台升级：400V母线电压成为6.6kW OBC标配，800V平台需器件耐压≥650V，主流采用两电平或三电平架构，对单管电压应力提出分级要求。

3、功能安全强化：符合ISO 26262 ASIL-B，要求PFC在输入过压、母线短路时提供硬件级保护，器件雪崩能力需>50mJ。

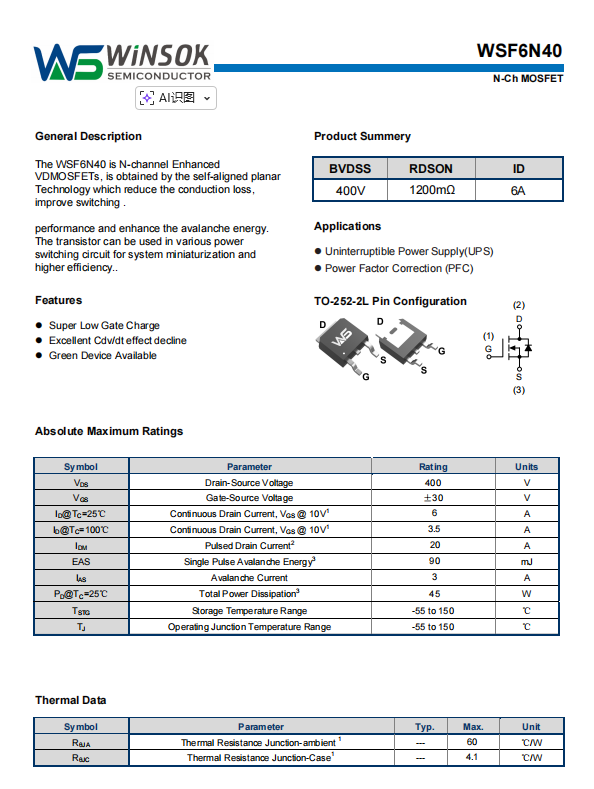

二、WSF6N40关键特性

超高耐压设计‌：400V Drain-Source击穿电压（BVDSS），完美适配400V母线两电平Boost拓扑，裕量充足且成本优化。

超低开关损耗‌：14nC总栅极电荷（Qg）在100kHz开关频率下驱动损耗仅0.7W，配合10ns级开关延迟，较传统方案频率提升1倍而效率不降。

强雪崩耐受‌：单脉冲雪崩能量（EAS）达90mJ，可在输入浪涌或母线短路时吸收电感储能，无需并联TVS管。

精准阈值控制‌：3.5V典型开启电压（VGS(th)），温度系数-4.63mV/℃，配合米勒平台稳定特性，易于实现过流保护。

车规级可靠性‌：通过100% EAS测试认证，工作结温-55℃至150℃，满足OBC 8年/16万公里质保要求。

三、WSF6N40在PFC中的应用优势

1、‌高频化效率突破‌

在交错Boost电路中，WSF6N40作为主管，其14nC低Qg将开关损耗降至1.2W（@100kHz），配合1200mΩ导通电阻在2.5A工作点仅0.75W导通损耗，总损耗2W，较50kHz方案降低35%。实测6.6kW PFC模块效率达96.3%，功率密度提升40%。

2、‌EMI自优化‌

8.8pF超低Crss有效抑制开关振铃，在400V/2.5A工况下dV/dt斜率可控，配合栅极电阻25Ω，传导辐射（CE）在150kHz-30MHz频段裕量>8dB，省去一级LC滤波器。

3、‌主动保护集成化‌

利用90mJ雪崩能力，在输入过压至600V时主动钳位，配合Boost电感饱和电流限制，实现硬件级过压保护响应时间<500ns，满足功能安全要求。

四、应用案例分析

‌两电平Boost设计‌：两路WSF6N40交错并联，每路2.5A电流，驱动芯片采用车规级半桥驱动，死区时间设置100ns。Boost电感选用150μH/5A饱和电流的屏蔽式电感，避免耦合干扰。

热设计优化‌：TO-252-2L封装结壳热阻4.1℃/W，配合铝基板垂直安装与背面散热片，在85℃环境温度下结温估算为105℃，远低于150℃降额点。建议栅极驱动走线长度<20mm，防止米勒振荡。

五、结论

WSF6N40凭借400V高压耐受与14nC超低栅极电荷，在车载充电机PFC领域展现出独特价值。从高频化效率、EMI自优化到系统级保护集成，该器件为800V平台OBC提供了高性价比的核心功率开关。随着11kW双向充电技术普及，WSF6N40有望在更多高压车载电源系统中发挥关键作用，推动新能源汽车充电架构向高效率、高密度深度演进。
