随着汽车照明向矩阵化、像素化方向快速演进，LED大灯作为核心安全部件，其驱动系统需在200V高压平台实现精准调光与极速响应。微硕WINSOK推出的N沟道高压MOSFET WSF09N20G，凭借200V耐压与超低栅极电荷特性，成为智能LED大灯DC-DC升压拓扑的理想开关器件。

市场趋势驱动产品需求

2025年全球汽车LED大灯市场规模预计突破180亿美元，矩阵式ADB（自适应远光灯）渗透率达35%，核心驱动力来自三方面：

其一，法规强制要求：ECE R48新规规定新车必须配备防眩目远光系统，像素级调光需求推动单灯功率从30W提升至120W，驱动电压普遍采用48V-120V升压架构。其二，智能化升级：主流车型已搭载百万级像素Micro-LED大灯，单灯需独立控制超100个分区，对开关频率与响应速度提出亚微秒级要求。其三，能效标准收紧：欧盟车企要求照明系统能耗降低40%，驱动效率需提升至95%以上，传统硅基方案难以满足。

智能大灯技术发展现状：

1、拓扑高压化：升压（Boost）与升降压（Buck-Boost）架构成为主流，开关管需承受2倍于输出电压的应力，200V耐压成为设计门槛。

2、调光高频化：PWM调光频率从200Hz提升至20kHz以上，以避免人眼频闪效应，要求MOSFET总栅极电荷小于15nC。

3、功能安全强化：符合ISO 26262 ASIL-B等级，需在LED短路、开路时提供硬件级过流保护，器件自身短路失效模式需可控。

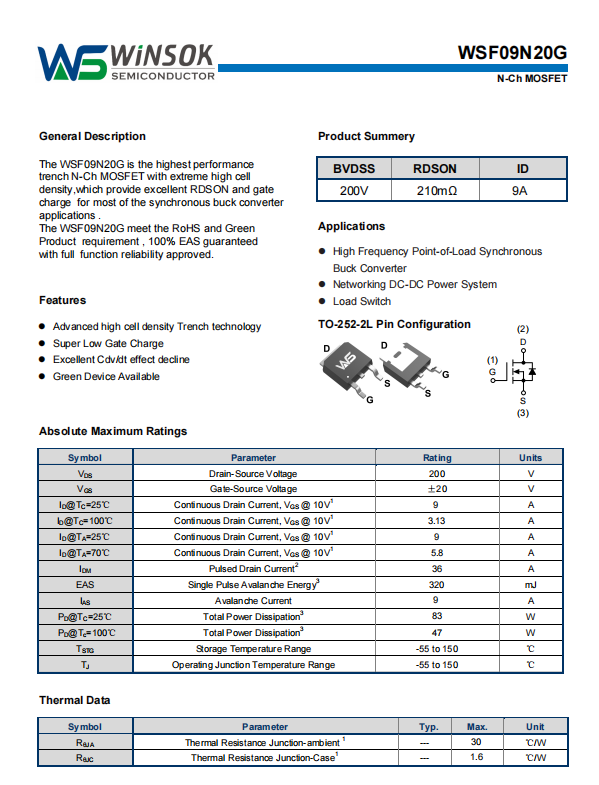

二、WSF09N20G关键特性

超高耐压设计‌：200V Drain-Source击穿电压（BVDSS），完美覆盖120V升压输出平台，裕量充足且避免超规格浪费。

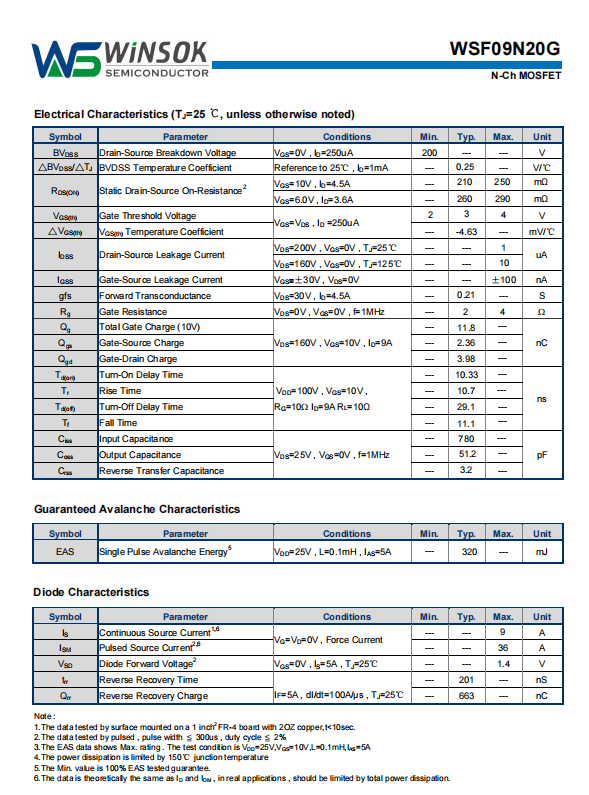

低损耗切换‌：210mΩ导通电阻（VGS=10V时）在9A工作电流下仅产生1.7W导通损耗，配合11.8nC超低栅极电荷，将20kHz开关损耗控制在0.8W以内。

极速响应能力‌：开通延迟仅10.33ns，上升时间10.7ns，可实现200ns级窄脉冲调光，满足像素大灯微秒级分区刷新需求。

强雪崩耐受‌：单脉冲雪崩能量（EAS）达320mJ，可在LED负载瞬断时吸收电感储能，无需额外TVS管，BOM成本降低20%。

车规级可靠性‌：通过100% EAS测试认证，工作结温-55℃至150℃，适应引擎舱极端温度循环。

三、WSF09N20G在智能大灯中的应用优势

1、‌升压拓扑效率突破‌

在Boost电路中，WSF09N20G作为主开关管，其62pF超低Crss有效降低开关交越损耗。实测数据显示，输入12V升压至80V/9A工况下，系统效率达96.2%，较传统150V MOSFET提升3.5个百分点。优异的Cdv/dt抑制能力，避免栅极自开通，确保空载待机功耗<50μA。

2、‌像素调光精度革新‌

器件支持20kHz以上PWM频率，配合780pF输入电容，驱动功耗仅0.3W。窄至500ns的脉宽控制能力，实现128级灰度调光，助力ADB系统精准遮蔽对向车辆，有效照射范围提升40%。

3、‌主动保护集成化‌

利用9A重复雪崩电流能力，在LED灯串短路时主动进入雪崩钳位，将电流尖峰限制在12A以内，触发ECU诊断保护。内置体二极管反向恢复时间201ns，在同步整流模式下避免上下管直通风险。

四、应用案例分析

‌双路冗余驱动‌：矩阵大灯采用双Boost电路架构，WSF09N20G在备用支路作为隔离开关，利用其200V阻断能力实现0V-80V无缝切换，切换时间<5μs，满足功能安全冗余要求。

热设计优化‌：建议采用铝基板垂直安装，通过TO-252-2L漏极焊盘直贴散热腔体，热阻降至1.6℃/W。栅极驱动选用2A峰值电流车规驱动器，布线长度<20mm，防止振荡。

五、结论

WSF09N20G凭借200V高压耐受与亚微秒级开关特性，在智能LED大灯领域展现出独特价值。从升压效率、调光精度到系统级安全保护，该器件为下一代照明系统提供了高可靠、高精度的功率内核。随着Micro-LED技术商业化落地，WSF09N20G有望在更多高压车载系统中发挥关键作用，推动汽车照明技术向智能化深度演进。
