RS485丢包这个问题，很多用户折腾半天，换线、换芯片、改波特率，最后发现问题就出在一个120Ω的终端电阻没接对，或者接地方式有问题。本文将把其中几个容易踩的坑说清楚。

一、先理解为什么会丢包

RS485是差分信号，靠A、B两线之间的电压差来判断0和1。理想状态下，发送端驱动信号，接收端读差分电压，干净利落。但实际线路不是理想的，有阻抗、有分布电容、有反射。

信号在线缆里传播，到了终端没有被"吸收"，就会往回反射，反射波和原始信号叠加，接收端看到的波形就变形了。距离越长、波特率越高，反射问题越严重。表现出来就是误码、丢包，有时候通信完全正常，有时候又突然出错，规律性不强，排查起来特别烦。

终端电阻的作用就是在总线末端做阻抗匹配，把信号能量吸收掉，消除反射。原理不复杂，但接错了不仅没用，有时候还会让问题更严重。

二、终端电阻怎么接才对

标准做法是在总线两个末端各接一个120Ω电阻，跨接在A、B两线之间。注意是两端，不是中间，不是只接一端。很多人只在主站那边接了一个，从站那头没接，反射依然存在。

电阻值为什么是120Ω？因为标准RS485双绞线的特性阻抗就是100～120Ω，终端电阻匹配线缆阻抗，反射才能被有效消除。用100Ω也行，差不多。但有人随手拿了个100Ω或者150Ω，凑合能用，不是最优解。

还有一个常见错误是在总线中间节点上接了终端电阻。总线上挂了五个设备，有人在中间某个节点接了120Ω，这个电阻相当于在总线中间并联了一个负载，反而把信号拉垮了。终端电阻只能在物理总线的两个端点接，中间节点一个都不要。

节点数量多的时候，终端电阻还会带来另一个问题：总线负载加重。两个120Ω并联等效60Ω，对驱动芯片来说是不小的负担。如果总线上节点本来就多，驱动能力已经接近上限，再加终端电阻可能导致信号幅值不够，误码率反而上升。这种情况可以考虑用网络偏置电阻配合终端电阻，或者加RS485中继器分段。

三、接地问题才是真正的隐形杀手

终端电阻接对了，丢包问题还是没解决，这时候大概率是接地出了问题。RS485虽然是差分信号，但它不是真正的"无地"传输，共模电压有范围限制，标准规定接收端的共模输入范围是-7V到+12V。超出这个范围，芯片就无法正确判断信号，甚至损坏。

两台设备之间如果地电位差过大，共模电压超标，信号就乱了。工厂里这种情况很常见，不同配电柜的地、不同设备的机壳地，之间可能有几伏甚至十几伏的电位差。

标准的处理方式是在RS485线缆里加第三根线——信号地（GND），把两端的参考地连起来，把共模电压控制在合理范围内。很多工程师布线的时候只走A、B两根，信号地省掉了，短距离可能没事，距离一长、设备一多，地电位差问题就暴露出来了。

信号地这根线有一个注意事项：它不是大地，不是保护地，就是把两端的逻辑参考点连在一起。不要把它直接接到机壳地或者大地上，否则可能引入新的地环路问题，反而更糟。

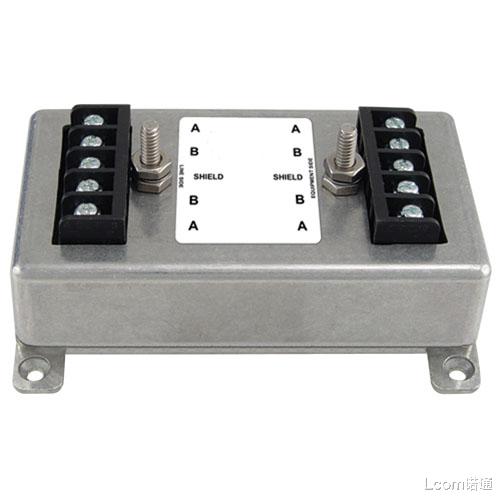

四、屏蔽层的接地方式

用了屏蔽双绞线，屏蔽层怎么接也有讲究。很多人两端都接地，这个做法在有地电位差的环境里会形成地环路，屏蔽层里流过工频电流，反而引入新的干扰，得不偿失。

正确做法是单端接地，通常在主站侧接地，从站侧悬空或者通过一个小电容接地（高频接地，低频隔离）。这样屏蔽层能起到屏蔽作用，又不会形成地环路。实际工程中这个细节经常被忽略，施工的时候两端都压到接线排上就完事了。出了干扰问题再去查，把一端屏蔽层断开，有时候症状立刻消失，这时候才意识到是地环路的问题。

五、距离不足的时候怎么办

波特率和距离是一对矛盾。9600bps可以跑1200米，115200bps可能100米就开始出错。如果距离固定、波特率要求也固定，超出范围了，加中继器是最直接的解决办法。

中继器把总线分成两段，每段重新整形放大，相当于重置了传输距离。但中继器会引入几微秒的延迟，对实时性要求极高的场合要注意。另外中继器两侧各是独立的总线段，终端电阻要分别在每段的两端接，这个细节别漏掉。

还有一种情况是线缆质量不太行，用的不是真正的双绞线，或者铜包铝冒充无氧铜，线路电阻大、特性阻抗不稳定，这种情况换线是根本解决办法，其他手段都是治标。

六、快问快答

Q：终端电阻接了还是丢包，下一步查什么？

A：先确认电阻是不是接在总线两个端点、阻值对不对。然后查信号地有没有连接，用万用表测两端设备地之间的电压，有超过1V以上的电位差就要重视。再用示波器看A、B信号波形，波形畸变严重说明有反射或者驱动能力不足。

Q：总线上节点很多，终端电阻导致信号幅值变小怎么处理？

A：可以用RS485中继器把总线分段，每段节点数减少，驱动压力分散。或者换驱动能力更强的RS485芯片，部分芯片支持挂载更多节点。网络偏置电阻配合使用也能改善信号质量。

Q：没有示波器，怎么初步判断是反射问题还是干扰问题？

A：反射问题通常在高波特率、长距离时明显，降低波特率之后错误率明显下降，基本上就是反射。干扰问题则跟波特率关系不大，但和现场某台设备的启停有关联，对应排查方向不同。

Q：RS485隔离型收发器有必要用吗？

A：强电环境、地电位差大的场合，隔离型收发器是很值得的投入。隔离把两侧的地完全断开，共模电压问题直接消除，设备接口也不容易被浪涌打坏。普通干净环境里，非隔离的够用，不必要花这个钱。
